一文分清：有效汽蚀余量 vs 必需汽蚀余量
2026-03-10 16:33:57
作者：本网整理 来源：网络
分享至：

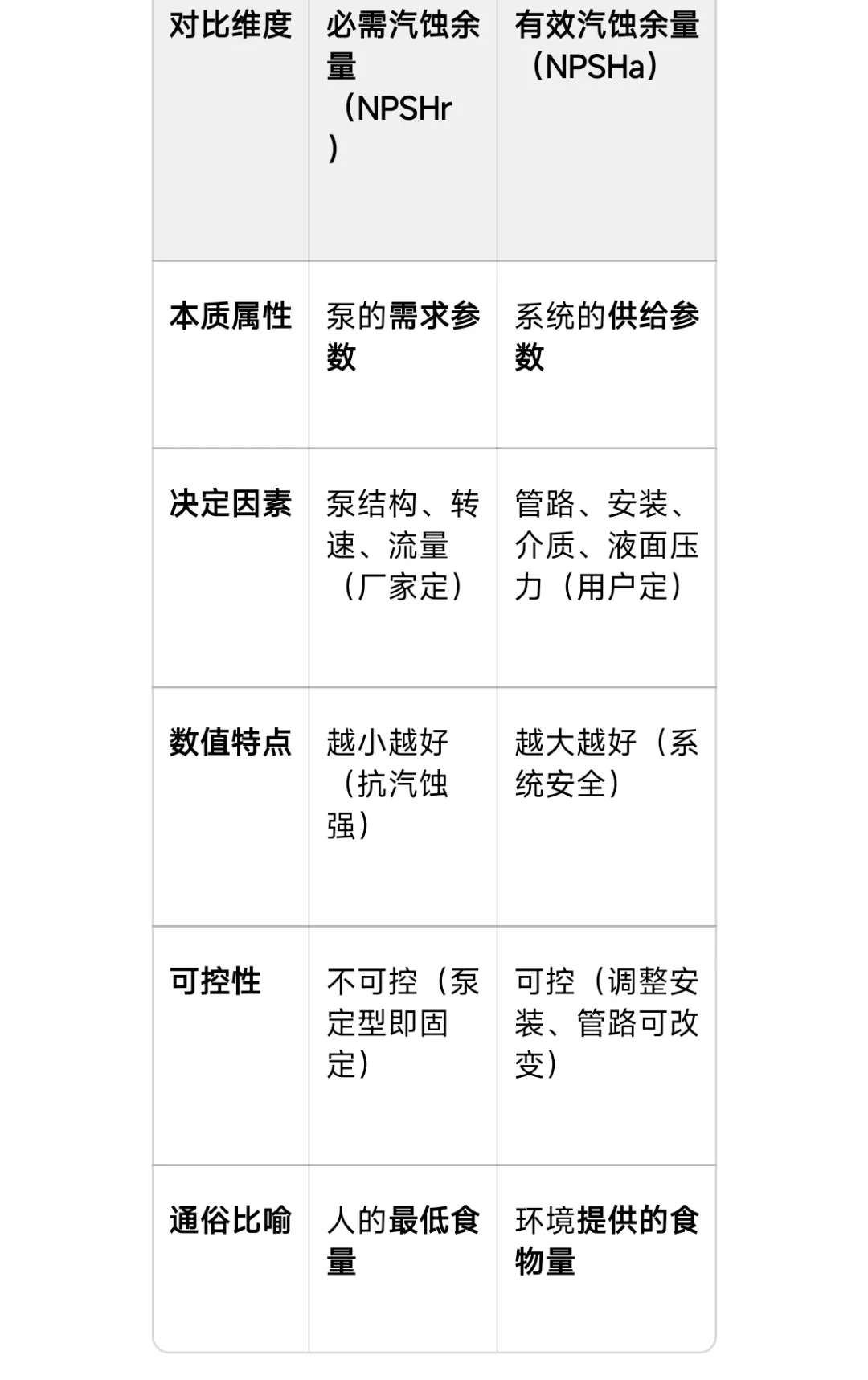

在离心泵、化工泵的选型、安装与运行中，汽蚀余量是决定设备能否长期稳定工作的核心参数。很多工程人员与初学者容易混淆有效汽蚀余量（NPSHa）与必需汽蚀余量（NPSHr），要么概念模糊、要么计算出错，最终导致泵体汽蚀、效率下降、设备损坏。本文用专业术语+通俗解读双视角，彻底讲清二者的定义、公式、区别、关系与工程应用，帮你一次性吃透这对关键参数。专业定义：汽蚀是指泵内局部压力低于液体饱和蒸汽压时，液体汽化产生气泡，气泡随液流进入高压区瞬间溃灭，产生高频冲击、微射流，侵蚀叶轮、泵壳，引发振动、噪声、效率衰减的现象。汽蚀余量（NPSH，Net Positive Suction Head） 是泵吸入口处，单位重量液体超过饱和蒸汽压的富余能量，单位为米（m），本质是防止汽蚀的压力储备。通俗解释：把液体想象成“怕沸腾的水”，泵里压力太低，液体就会“原地沸腾”产生气泡，这就是汽蚀。汽蚀余量就是给液体留的“压力安全垫”，保证它在泵里不沸腾、不产生气泡。这个安全垫分两种：一种是系统能给泵提供的安全垫，一种是泵自身需要的最低安全垫，对应就是有效汽蚀余量和必需汽蚀余量。必需汽蚀余量（NPSHr，Net Positive Suction Head Required），又称泵汽蚀余量、临界汽蚀余量，是泵自身固有的性能参数，由泵的结构设计（叶轮入口形状、直径、叶片角度、流道光滑度）、转速、流量决定，与管路系统、安装条件、介质性质（忽略热力学修正）无关。它的物理意义是：液体从泵吸入口流至叶轮内部压力最低点的全部能头损失，是泵不发生汽蚀必须满足的最小压力储备。该数值由厂家通过清水实验测定，标注在泵的性能曲线与样本上，NPSHr越小，泵的抗汽蚀性能越好。NPSHr是泵的“最低生存标准”，就像人每天必须喝够水、睡够觉才能活着。泵造好的那一刻，这个底线就定死了——叶轮要转动、液体要流过泵内部，必然会有压力损耗，必须留够这个最低压力余量，不然泵就会“罢工”（汽蚀）。比如某款泵NPSHr=3m，就是说入口处的压力安全垫至少要3米，少一点都不行。- 流量越大，NPSHr越大（流量增加，泵内压力损失加剧）；三、有效汽蚀余量（NPSHa）：系统的“实际供给”有效汽蚀余量（NPSHa，Net Positive Suction Head Available），又称装置汽蚀余量，是泵所在管路系统实际能提供的汽蚀余量，由吸入液面压力、安装高度、吸入管路阻力、介质饱和蒸汽压决定，与泵本身结构无关。它的物理意义是：液体经吸入管路到达泵吸入口后，剩余的超过饱和蒸汽压的富余能量，是系统给泵的实际压力安全垫，NPSHa越大，系统抗汽蚀能力越强。NPSHa是系统给泵的“实际口粮”，就像你每天能拿到的实际食物，不是你需要多少，而是环境能给多少。它由水池压力、泵装多高、管子粗细长短、液体是否容易汽化决定，和泵本身没关系。比如系统算出来NPSHa=5m，就是说能给泵提供5米的压力安全垫。NPSHa = 大气压头 + 吸入液面位头 - 泵安装高度 - 吸入管路阻力损失 - 介质饱和蒸汽压头NPSHa = 液面压力头 + 吸入液面位头 - 泵安装高度 - 吸入管路阻力损失 - 介质饱和蒸汽压头- 安装高度越高，NPSHa越小（泵装得越高，入口压力越低）；- 吸入管路越长、管径越小、阻力越大，NPSHa越小；- 介质温度越高，饱和蒸汽压越大，NPSHa越小（高温液体更易汽化）；- 常温清水：NPSHa - NPSHr ≥ 0.5m- 高温、易汽化介质（如热水、有机溶剂）：NPSHa - NPSHr ≥ 0.8~1.0m当NPSHa = NPSHr时，泵处于汽蚀临界状态，轻微汽蚀发生；当NPSHa ＜ NPSHr时，严重汽蚀，叶轮快速损坏、泵无法正常工作。就像吃饭：你每天至少要吃3碗饭（NPSHr=3m），实际能吃到5碗（NPSHa=5m），吃饱不饿（不汽蚀）；如果只吃到2碗（NPSHa=2m），就会饿肚子（汽蚀）。安全余量就是多留的“备用粮”，防止流量波动、管路堵塞等突发情况导致“不够吃”。化工装置选型第一步：根据工艺条件计算NPSHa，再选择NPSHr ＜ NPSHa - 安全余量的泵。严禁选NPSHr过大的泵，否则先天不足，必然汽蚀。- 降低泵的安装高度，甚至采用倒灌安装（液面高于泵入口），直接增大NPSHa；- 缩短吸入管路、减少弯头/阀门/变径，增大吸入管径，降低管路阻力；- 高温介质先降温，降低饱和蒸汽压，提升NPSHa。- 泵振动大、有爆裂噪声、流量扬程下降：大概率NPSHa不足，检查安装高度、管路堵塞、液面压力；- 流量增大后汽蚀加剧：流量上升导致NPSHr增大、管路阻力增加，NPSHa减小，需控制流量或换抗汽蚀泵。- 误区1：“NPSHa越大越好”→ 过度增大NPSHa会增加装置成本，满足安全余量即可；- 误区2：“NPSHr可以现场调整”→ NPSHr是泵固有参数，无法通过调试改变，只能换泵；- 误区3：“常温清水没问题，高温介质也没事”→ 高温介质饱和蒸汽压剧增，NPSHa大幅下降，必须重新核算。
