1、理论核心

认为材料发生脆性断裂的根本原因是最大主拉应力达到材料单向拉伸的断裂强度，忽略中间主应力σ₂和最小主应力σ₃的影响，仅关注最大拉应力的作用。

2、公式

3、推导与解析

该理论源于对脆性材料（如铸铁、陶瓷）单向拉伸实验的观察：脆性材料在单向拉伸时，断裂发生在最大拉应力作用面，断裂面垂直于σ₁方向。将这一规律推广到复杂应力状态，认为只要σ₁达到材料单向拉伸的断裂强度σᵦ，材料即发生脆性断裂。

局限性：仅适用于无压应力或压应力较小的脆性材料，无法解释三向压应力下脆性材料（如岩石）会发生塑性变形的现象，也忽略了σ₃（压应力）对断裂的影响。

4、适用场景

铸铁、玻璃、陶瓷等脆性材料承受拉伸、扭转、弯曲复合载荷，且最大主应力为拉应力的场景，如铸铁梁的弯曲断裂、铸铁螺栓的拉伸失效。

1、理论核心

认为材料发生脆性断裂的原因是最大伸长线应变达到材料单向拉伸时的断裂伸长线应变，考虑了三个主应力对线应变的综合影响，基于胡克定律推导。

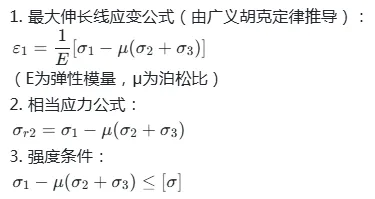

2、公式（各向同性材料，线弹性范围）

3、推导与解析

单向拉伸时，材料断裂伸长线应变εᵦ = σᵦ/E。复杂应力状态下，最大伸长线应变ε₁由三个主应力共同决定，当ε₁ = εᵦ时，材料断裂。将ε₁表达式代入εᵦ = σᵦ/E，整理可得相当应力σᵣ₂。

改进点：相比第一强度理论，考虑了σ₂和σ₃对变形的影响，能解释部分三向应力状态下的断裂现象（如石材在轴向受压+侧向拉伸时的断裂）。

局限性：与多数脆性材料实验结果不符，实际中应用较少，仅在少数特殊场景（如石料、混凝土受拉-压复合应力）中有限使用。

4、适用场景

脆性材料承受单向压缩+侧向拉伸的复合载荷，且最大伸长线应变主导失效的场景，如混凝土构件在侧向受拉时的开裂。

1、理论核心

认为材料发生塑性屈服的根本原因是最大切应力达到材料单向拉伸屈服时的最大切应力，聚焦切应力对塑性变形的主导作用，是工程中应用最广泛的塑性屈服理论之一。

2、公式

3、推导与解析

低碳钢等塑性材料单向拉伸时，屈服阶段会出现与轴线成45°的滑移线，本质是该平面上的切应力达到临界值，导致晶粒滑移产生塑性变形。推广到复杂应力状态，最大切应力τₘₐₓ = (σ₁ - σ₃)/2，当τₘₐₓ = τₛ = σₛ/2时，材料开始屈服，整理可得σᵣ₃ = σ₁ - σ₃。

优势：公式简洁、物理意义明确，与低碳钢、铜、铝等塑性材料的屈服实验结果高度吻合。局限性：忽略了中间主应力σ₂的影响，部分场景下与实验结果存在偏差（如三向应力状态中σ₂较大时）。

4、适用场景

低碳钢、合金钢、铜、铝等塑性材料的大部分工程场景，如机械轴的扭转-弯曲复合载荷屈服、压力容器的塑性变形控制、汽车底盘构件的强度设计。

一、理论核心

从能量角度出发，认为材料发生塑性屈服的原因是形状改变比能达到材料单向拉伸屈服时的形状改变比能，考虑了三个主应力的综合影响，是更精准的塑性屈服理论。

补充定义：弹性体变形能分为体积改变比能（体积变化对应的能量）和形状改变比能（形状变化对应的能量），塑性变形仅由形状改变比能引起，体积改变比能不会导致塑性屈服。

二、公式（各向同性材料，线弹性范围）

三、推导与解析

令复杂应力状态下的形状改变比能v_d = 单向拉伸屈服时的v_ds，代入两者表达式，消去G和E后整理可得σᵣ₄。该理论考虑了σ₂对屈服的影响，弥补了第三强度理论的不足。

优势：与塑性材料的实验结果（如薄壁管扭转-拉伸复合实验）吻合度更高，适用范围更广，是现代工程设计中塑性材料强度计算的首选理论。特例：当σ₃ = 0（二向应力状态）时，σᵣ₄ = √(σ₁² - σ₁σ₂ + σ₂²)；当σ₂ = 0、σ₃ = 0（单向应力状态）时，σᵣ₄ = σ₁，与单向拉伸一致。

四、适用场景

几乎所有塑性材料的工程设计，尤其适用于σ₂较大的复杂应力状态，如航空航天构件、精密机械零件、高压容器、船舶结构件等对强度精度要求较高的场景。

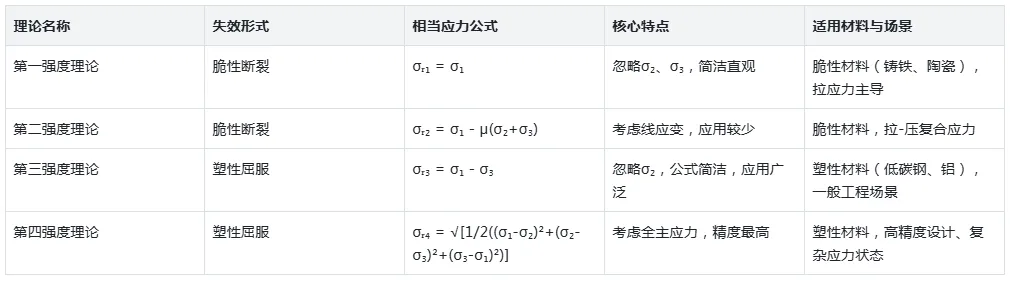

     四大强度理论是材料力学连接理论与工程实践的核心桥梁，其本质是通过“等效简化”解决复杂应力状态的强度判断问题。工程设计中，需先明确材料类型（脆性/塑性）、失效形式（断裂/屈服）及应力状态特征，再针对性选用理论——脆性材料优先考虑第一强度理论，

    塑性材料优先采用第四强度理论（高精度场景）或第三强度理论（常规场景）。掌握各理论的公式逻辑与适用边界，才能在构件设计中兼顾安全性与经济性，避免因理论误用导致工程事故。
