一、引言

铁碳合金是工业中应用最为广泛的金属材料，从日常生活中的刀具、厨具到大型机械、建筑结构等，都离不开铁碳合金。铁碳金相图则是研究铁碳合金的重要工具，它以图形的方式清晰地展示了不同成分的铁碳合金在不同温度下的组织状态和相变过程，是理解和掌握铁碳合金性能、制定热处理工艺的关键依据。

二、铁碳合金的基本组成与相

2.1 基本组成

铁碳合金主要由铁（Fe）和碳（C）两种元素组成，根据碳含量的不同，可分为工业纯铁（含碳量小于 0.0218%）、钢（含碳量 0.0218% - 2.11%）和铸铁（含碳量 2.11% - 6.69%）。

2.2 基本相

• 铁素体（F）：碳溶解在α - Fe 中形成的间隙固溶体，具有体心立方晶格结构。铁素体在 727℃时溶解碳的能力仅为 0.0218%，随着温度降低，溶解度进一步减小。铁素体的强度和硬度较低，但塑性和韧性良好。

• 奥氏体（A）：碳溶解在γ - Fe 中形成的间隙固溶体，具有面心立方晶格结构。奥氏体在 1148℃时溶解碳的能力可达 2.11%，随着温度降低，溶解度逐渐降低。奥氏体的强度和硬度比铁素体高，且具有良好的塑性和韧性，是大多数钢材进行热加工和热处理的重要组织。

• 渗碳体（Fe₃C）：铁和碳形成的间隙化合物，含碳量为 6.69%。渗碳体具有复杂的斜方晶格结构，硬度很高，脆性很大，塑性和韧性几乎为零。渗碳体在铁碳合金中起着强化作用，其形态、分布和数量对合金的性能有重要影响。

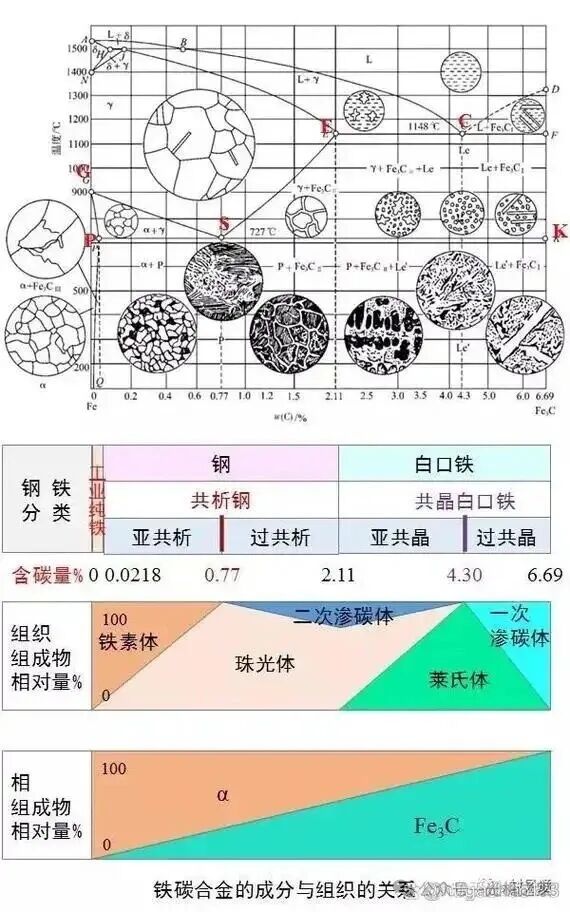

三、铁碳金相图的构成与分析

3.1 坐标轴含义

铁碳金相图的横坐标表示碳的质量分数（含碳量），从 0%到 6.69%；纵坐标表示温度，从 0℃到 1600℃左右。

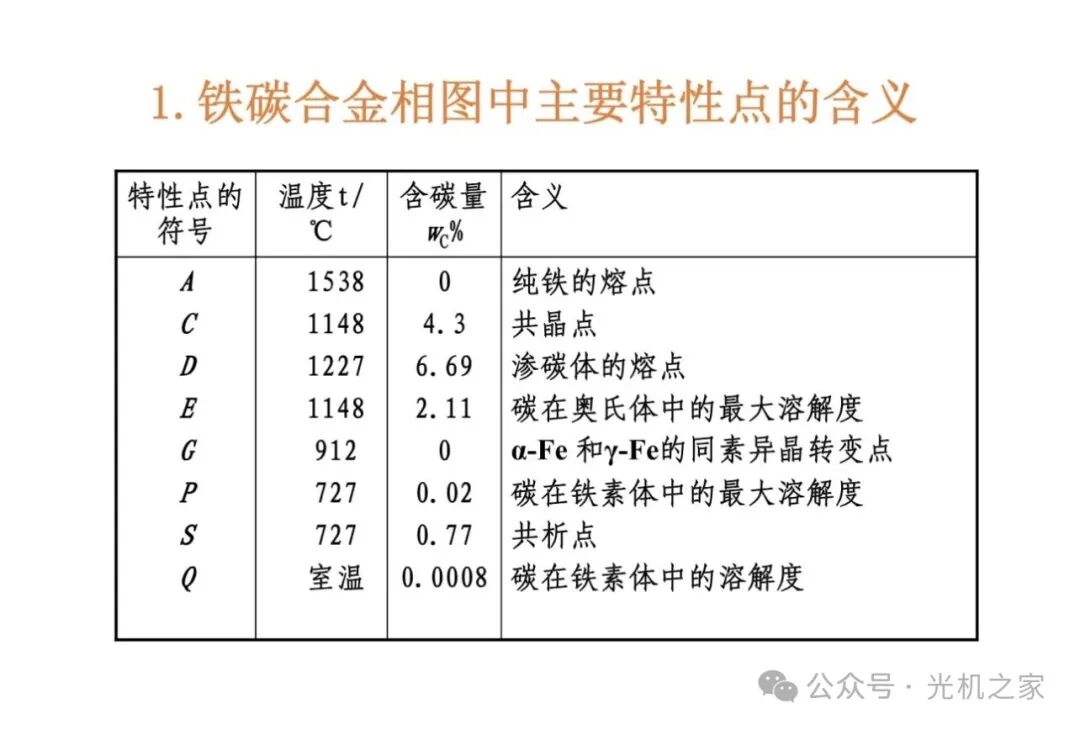

3.2 关键点分析

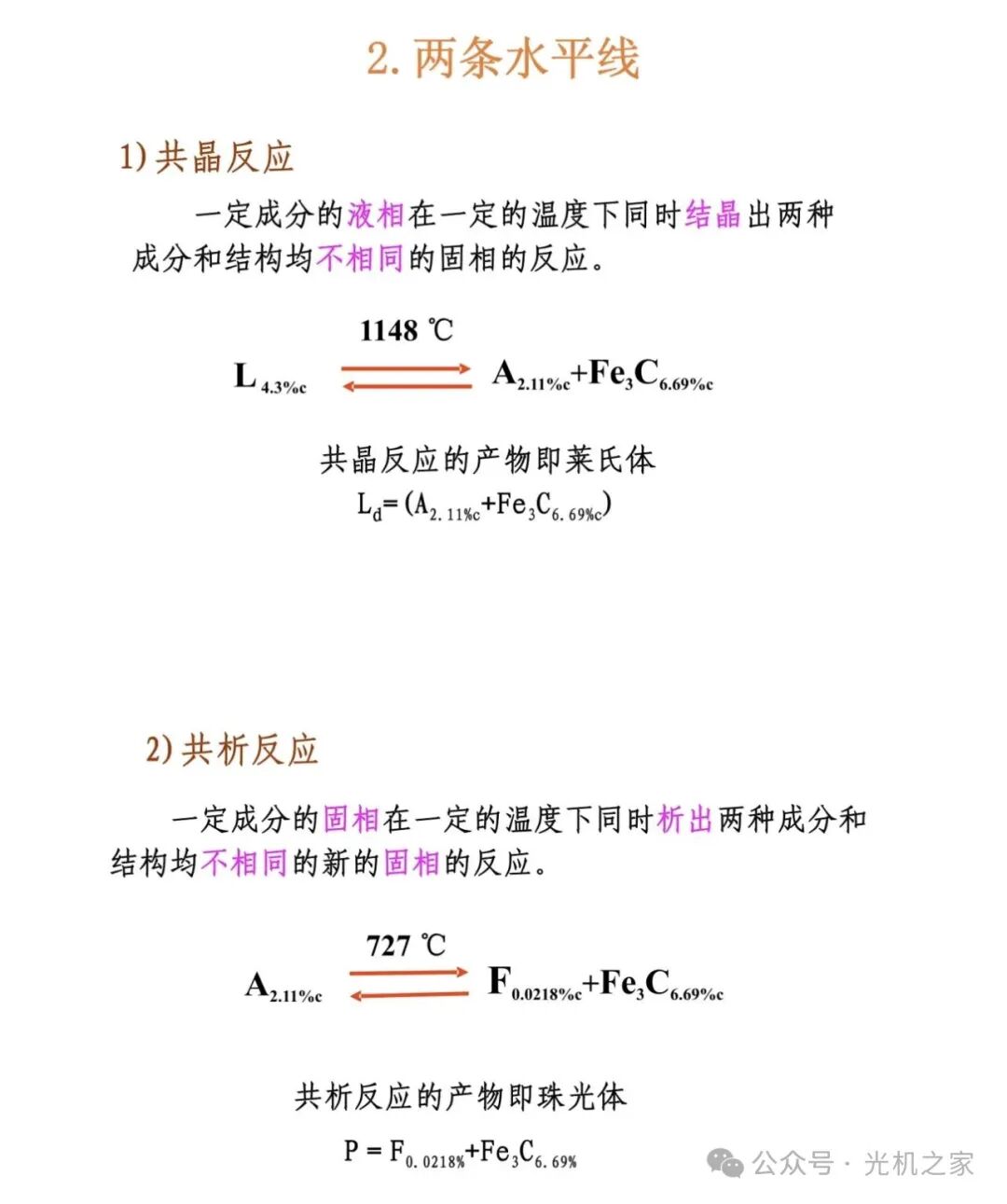

• A₁ 点（727℃）：这是共析温度，在此温度下发生共析反应，即奥氏体（含碳量 0.77%）同时转变为铁素体（含碳量 0.0218%）和渗碳体（含碳量 6.69%）的机械混合物，称为珠光体。共析反应的方程式为：A₀.₇₇ → F₀.₀₂₁₈ + Fe₃C。

• A₃ 点：这是冷却时奥氏体开始转变为铁素体的温度，随含碳量的增加而降低。加热时，铁素体完全转变为奥氏体的温度也用 A₃ 表示。

• Acm 点：对于过共析钢，这是冷却时奥氏体开始析出二次渗碳体的温度，随含碳量的增加而升高。加热时，二次渗碳体完全溶解于奥氏体的温度也用 Acm 表示。

• E 点（含碳量 2.11%）：这是钢和铸铁的分界点，在此温度下，奥氏体的最大含碳量为 2.11%。当含碳量超过 2.11%时，多余的碳将以渗碳体的形式存在。

• C 点（含碳量 4.3%，1148℃）：这是共晶点，在此温度和含碳量下，液态合金同时结晶出奥氏体和渗碳体的共晶混合物，称为莱氏体。共晶反应的方程式为：L₄.₃ → A₂.₁₁ + Fe₃C。

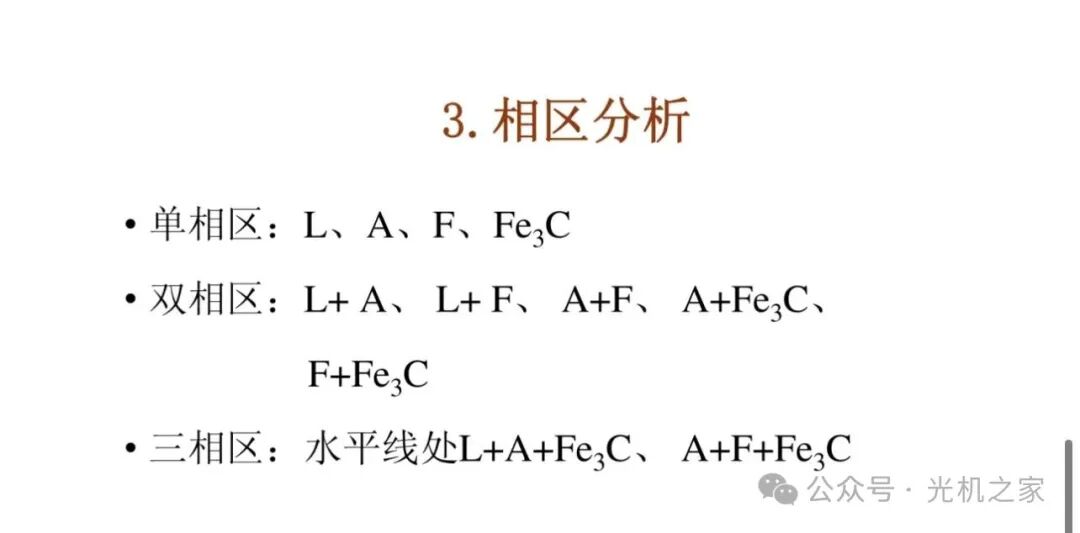

3.3 各区域分析

• 液相区（L）：位于金相图的上方，在此区域内，铁碳合金完全处于液态。

• 奥氏体区（A）：在 A₃ 线以上、Acm 线以左的区域，合金在此温度范围内为单一的奥氏体组织。

• 铁素体区（F）：在 A₃ 线以下、PSK 线（共析线）以上的区域，合金为铁素体和少量奥氏体的混合物。

• 珠光体区（P）：PSK 线以下，合金的组织为珠光体，即铁素体和渗碳体的层片状混合物。

• 莱氏体区（Ld）：在 C 点以下、ES 线以右的区域，合金的组织为莱氏体，即奥氏体和渗碳体的共晶混合物。在 727℃以下，莱氏体中的奥氏体转变为珠光体，此时的莱氏体称为变态莱氏体（Ld'）。

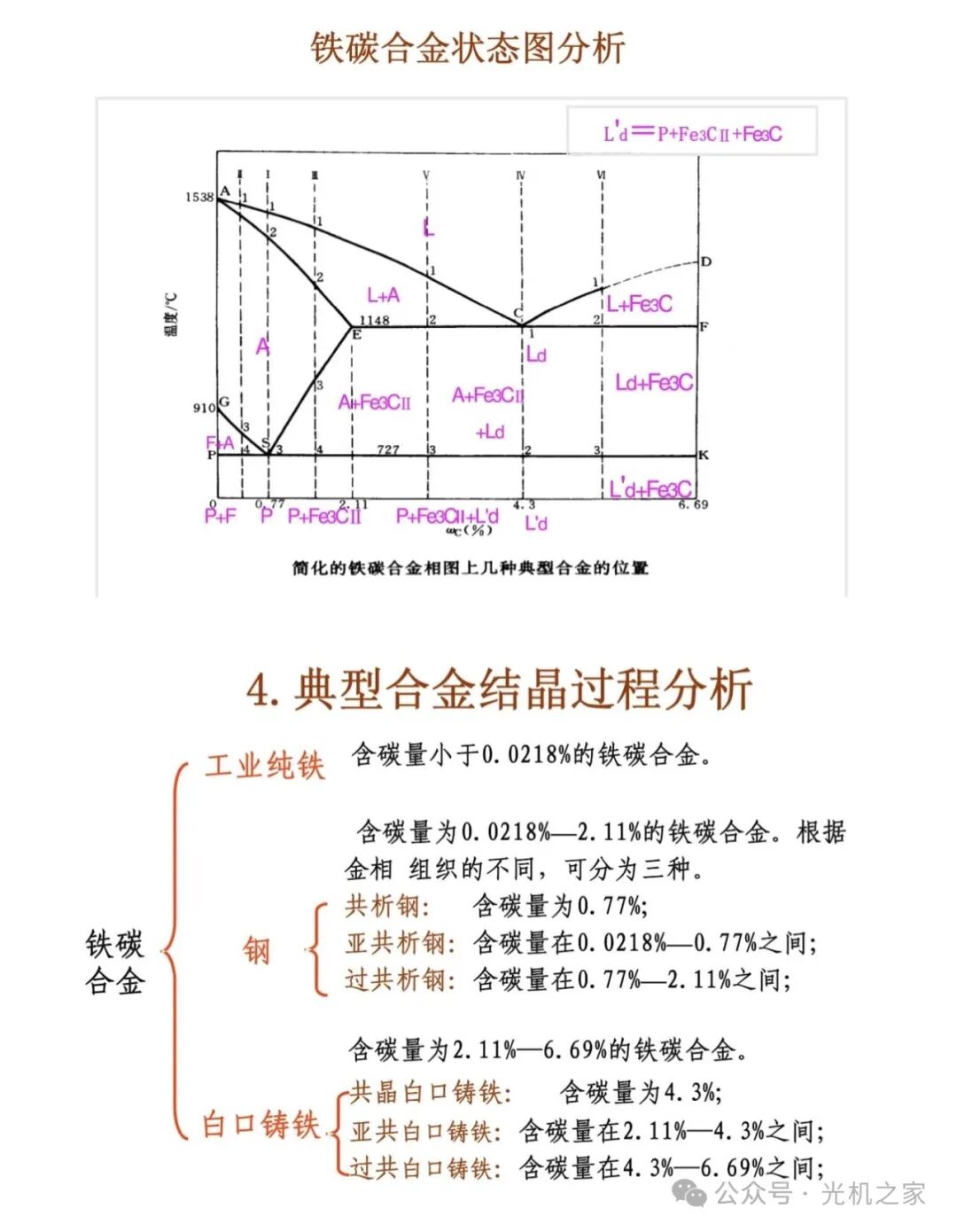

四、不同含碳量铁碳合金的冷却过程与组织转变

4.1 工业纯铁（含碳量小于 0.0218%）

冷却时，从液态直接结晶出铁素体，在 727℃以下，铁素体中析出三次渗碳体，但由于三次渗碳体含量极少，对性能影响不大，最终组织为铁素体。

4.2 共析钢（含碳量 0.77%）

冷却时，从液态结晶出奥氏体，在 727℃时发生共析反应，全部转变为珠光体。珠光体是由铁素体和渗碳体交替排列形成的层片状组织，具有良好的综合力学性能。

4.3 过共析钢（含碳量 0.77% - 2.11%）

冷却时，先从液态结晶出奥氏体，在 Acm 线以下开始析出二次渗碳体，二次渗碳体沿奥氏体晶界呈网状分布。在 727℃时，剩余的奥氏体发生共析反应转变为珠光体，最终组织为珠光体和二次渗碳体。二次渗碳体的存在提高了钢的硬度和耐磨性，但降低了塑性和韧性。

4.4 亚共晶白口铸铁（含碳量 2.11% - 4.3%）

冷却时，先从液态结晶出奥氏体，在 1148℃ - 727℃之间，剩余的液态合金发生共晶反应转变为莱氏体。随着温度降低，奥氏体不断析出二次渗碳体，并在 727℃时转变为珠光体，最终组织为珠光体、二次渗碳体和变态莱氏体。

4.5 共晶白口铸铁（含碳量 4.3%）

冷却时，在 1148℃时发生共晶反应，全部转变为莱氏体。在 727℃以下，莱氏体中的奥氏体转变为珠光体，最终组织为变态莱氏体。

4.6 过共晶白口铸铁（含碳量 4.3% - 6.69%）

冷却时，先从液态结晶出一次渗碳体，剩余的液态合金在 1148℃时发生共晶反应转变为莱氏体。最终组织为一次渗碳体和变态莱氏体。一次渗碳体呈粗大的片状，使铸铁的脆性极大。

五、铁碳金相图的应用

5.1 铸造工艺制定

根据铁碳金相图，可以选择合适的铸铁成分和铸造温度，以获得良好的铸造性能和组织。例如，共晶白口铸铁具有最佳的流动性，适合铸造形状复杂的零件。

5.2 热处理工艺制定

铁碳金相图是制定热处理工艺的重要依据。通过加热、保温和冷却等操作，可以改变钢的组织结构，从而获得所需的性能。例如，淬火是将钢加热到奥氏体化温度以上，保温一定时间后快速冷却，以获得马氏体组织，提高钢的硬度和强度；回火则是将淬火后的钢加热到适当温度，保温一定时间后冷却，以消除淬火应力，提高钢的韧性和塑性。

5.3 材料选择

根据零件的工作条件和性能要求，可以参考铁碳金相图选择合适的材料。例如，对于需要承受较大冲击载荷的零件，应选择含碳量较低、塑性和韧性较好的钢；对于需要高硬度和耐磨性的零件，则可以选择含碳量较高、经过适当热处理的钢。

六、结论

铁碳金相图是研究铁碳合金的重要工具，它揭示了铁碳合金的成分、温度与组织之间的关系。通过对铁碳金相图的深入理解和应用，可以更好地掌握铁碳合金的性能特点，合理制定铸造和热处理工艺，选择合适的材料，从而满足不同工程领域的需求。随着材料科学的不断发展，铁碳金相图的研究也将不断深入，为钢铁材料的发展和应用提供更加坚实的理论基础。
