镍基耐蚀合金的分类、性能及应用概述
2026-02-06 15:45:36
作者：材思飞扬 来源：材思飞扬
分享至：

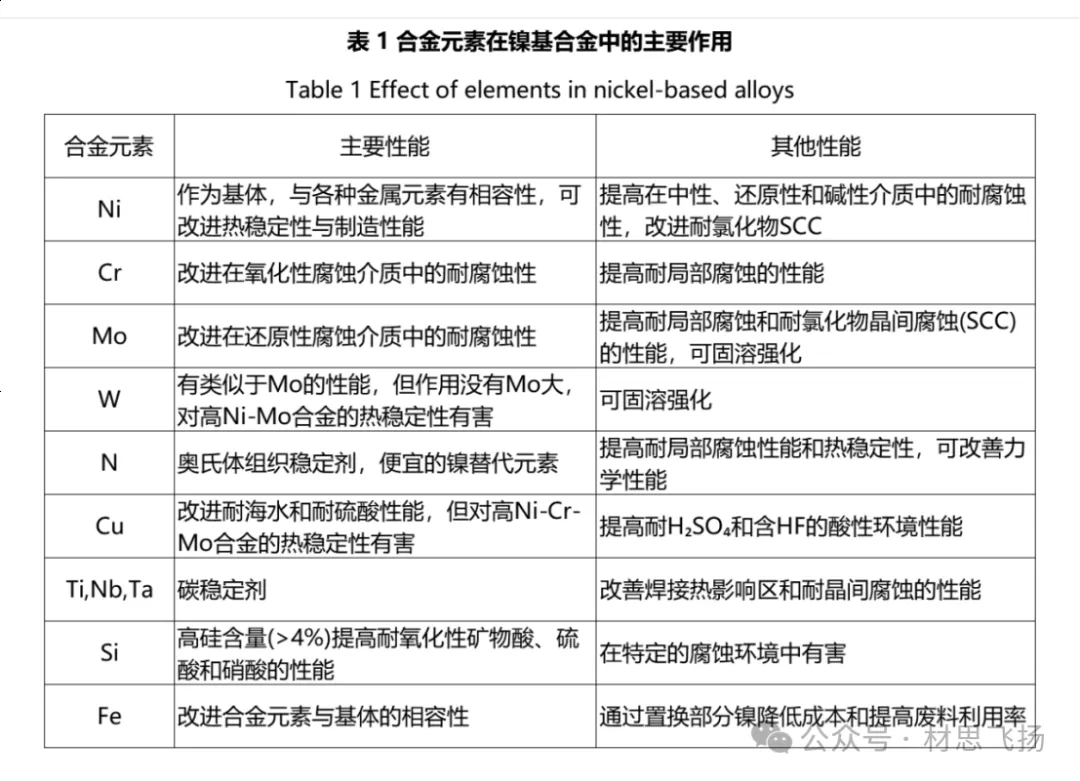

纯镍自身不仅具备较高的塑性与良好的韧性，而且在诸多腐蚀环境中，尤其是在弱还原性酸介质、不同浓度的NaOH 等碱介质，以及气态氟、氯及其氢化物（如 HF、HCl 等）高温气体中，均展现出相当优异的耐蚀性能。由此可见，镍本身属于一种耐腐蚀的金属材料。然而，在较高温度与较高浓度的还原性酸介质中，镍的耐蚀性存在一定不足。特别是在耐氧化性酸、耐含卤素离子的大气、水和各类酸，以及抗高温氧化、硫化等方面，镍自身存在较为严重的缺陷；其强度、硬度等性能也有待进一步提升。部分本身具有良好耐蚀性，且有些还具备抗氧化、抗硫化性能的合金元素，如Cr、Mo、Cu、W、Si、Al 等，在镍中的溶解（固溶）度远大于在铁中的溶解度。部分元素，如铜在镍中甚至可实现无限固溶。同时，向镍中添加这些元素，部分元素（如 Ti、Al 等）还可通过固溶强化或时效强化显著提高镍的强度。因此，镍基耐蚀合金是通过向镍中单独添加或多元素（Cu、Cr、Mo、W、Si）复合添加等方式发展而来的。以镍为基（镍含量≥50%）的耐蚀合金既保留了镍的优良特性，又兼具各合金元素的良好性能，被广泛应用于石化、能源、海洋、航空航天等领域。

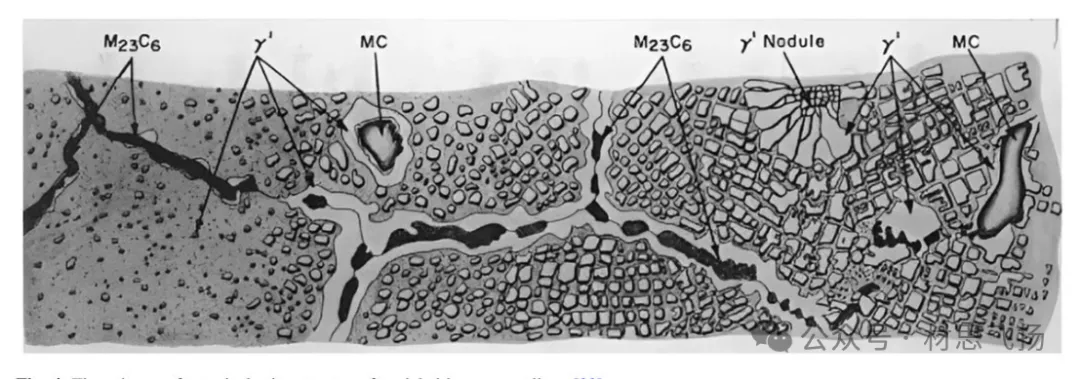

镍基合金的晶体结构主要呈现为在高温环境下具有稳定性的面心立方（FCC）结构。为增强其耐热性能，向其中添加了大量合金元素，这些元素会促使各种二次相形成，进而提升镍基合金的高温强度。二次相的类型涵盖了多种形式的MC、M23C6、M7C3等碳化物，它们主要分布于晶界处；此外，还包括如γ'或γ''等在结构上具有共格性（Coherent）的有序（Ordering）金属间化合物。γ'相和γ''相的化学组成大致为Ni3(Al, Ti) 或Ni3Nb，此类有序相在高温条件下具有高度稳定性，通过对其强化能够获得优异的蠕变破坏强度。典型镍基合金的微观组织如图2所示：

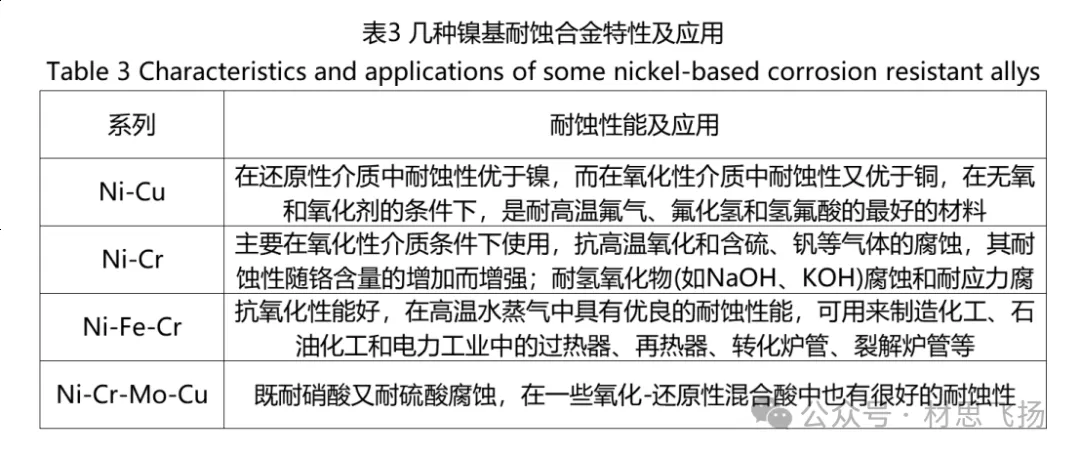

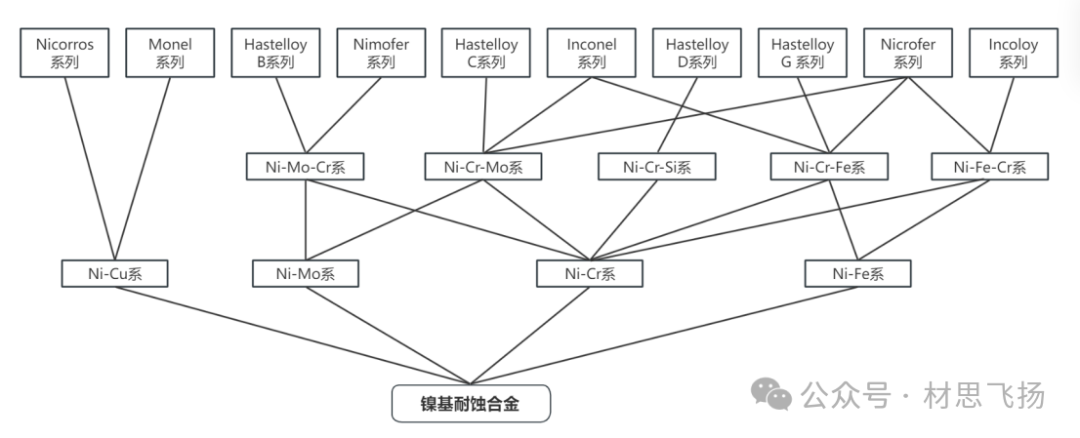

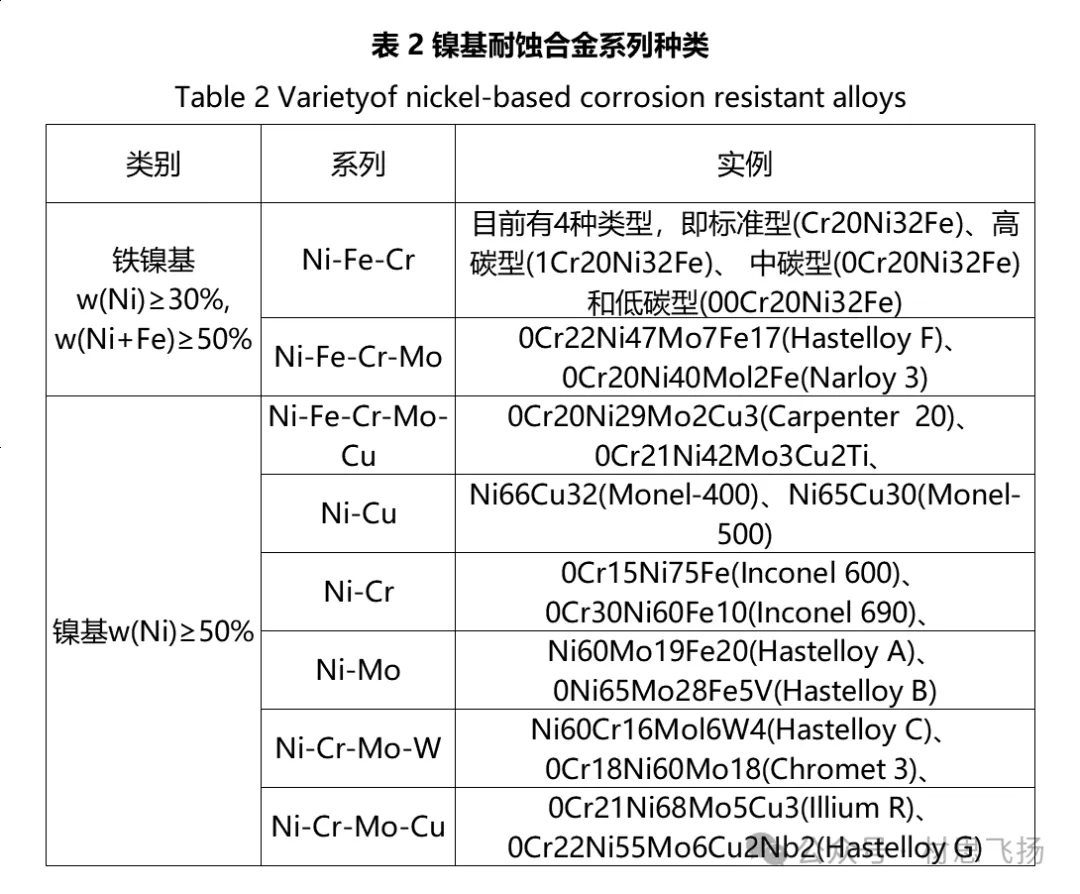

研究显示，合金元素提升合金耐腐蚀性能的效应，源于镍合金表面所形成的钝化膜的稳定性。镍基合金中的镍含量均在30%以上，其中，W（Ni + Fe）≥50%的被定义为铁镍基耐蚀合金，W（Ni）≥50%的则被定义为镍基耐蚀合金，在实际应用中，二者均可被视作镍基耐蚀合金，其分类情况如表2所示。图3所示为镍基耐蚀合金家族图谱，其中几种合金的耐蚀特性如表3所示。
4.1Ni-Cu系高耐蚀合金

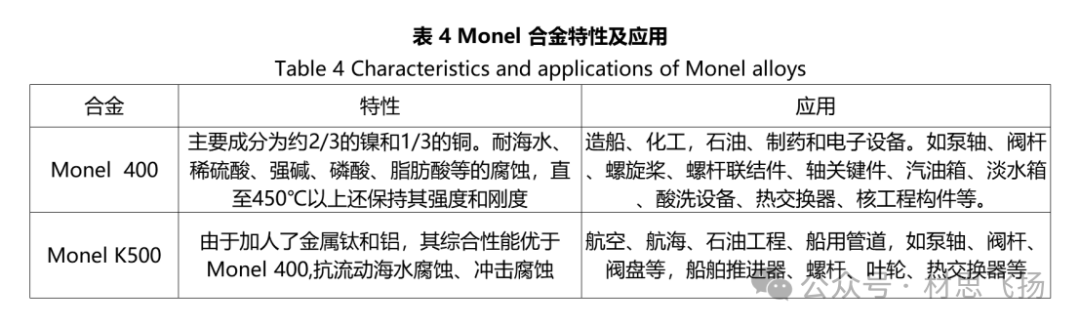

镍（Ni）与铜（Cu）能够以任意比例混合形成固溶体合金，此合金被称作蒙乃尔（Monel）合金。镍 - 铜（Ni - Cu）合金具备良好的耐氢氟酸（HF）、海水、盐水以及缝隙腐蚀的性能。蒙乃尔合金Ni70Cu30作为最早出现的镍基耐蚀合金，不仅拥有较高的强度与韧性，还具备优异的抗还原酸、强碱介质以及海水等腐蚀的性能，通常用于制造输送氢氟酸（HF）、盐水、中性介质、碱盐以及还原性酸介质的设备。除应用于上述腐蚀环境外，蒙乃尔合金还可用于苛刻工况下氧气阀门的阀芯（具体可参见GB50030或GB16912，压力管道增补注释）。蒙乃尔合金主要分为铸造合金和变形合金（轧材）两大类。最为常用的蒙乃尔合金为Monel 400和Monel K500，具体情况如表4所示。Monel合金在国外广泛用于耐腐蚀阀门和军舰。英国北海输油管道与泰晤士河大桥的螺栓、螺母采用Monel 400和K500；英国舰艇螺旋桨关键部件由Monel合金制造；法国"戴高乐"航母设备系统使用Monel材料。美国宾夕法尼亚火车站、五角大楼等建筑屋顶也应用此合金。
4.2 Ni-Cr、Ni-Fe-Cr系高耐蚀合金
Fe 含量相对较低的合金为 Inconel 合金，Incoloy 合金由于 Fe 含量高达 45%，实际上属于镍基合金中的 Fe - Ni - Cr 合金。Inconel 合金的铸造合金为 CY240，其轧材牌号为 Inconel 600；Incoloy 合金的轧材牌号为 Incoloy 800 合金。在当前的耐蚀镍基合金中，这两种合金在阀门生产领域的应用量仅次于 Monel 合金。典型的Ni - Cr 耐蚀合金包括 Inconel 600（国内牌号为 0Cr - 15Ni75Fe），该合金兼具耐高温与耐腐蚀的特性。Inconel 690（0Cr30Ni60Fe）在耐应力腐蚀和耐晶间腐蚀方面的性能有所提升，在化工领域得以广泛应用。加氢装置高压空冷管道为防止铵盐腐蚀，常用Inconel 600/800镍基合金。高压纯氧煤气化装置氧气管道为避免燃烧，也常用Inconel合金，相关标准见SH3129、SH3196、GB50030和GB16912。
4.3 Ni-Cr-Mo系高耐蚀合金

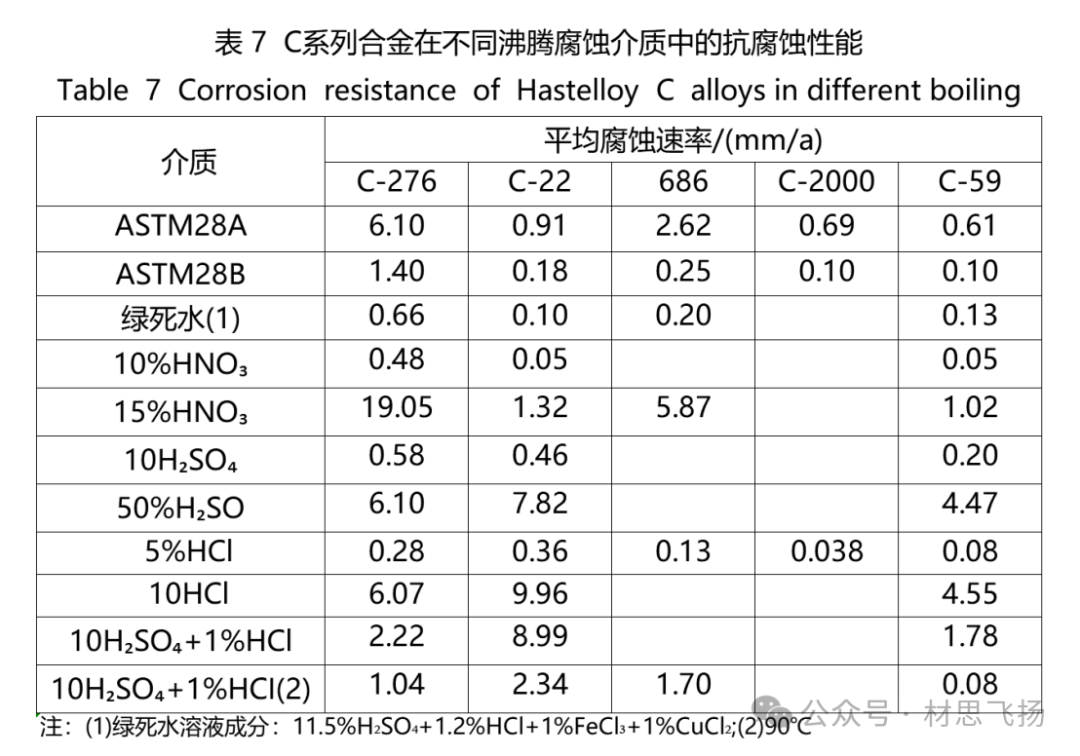

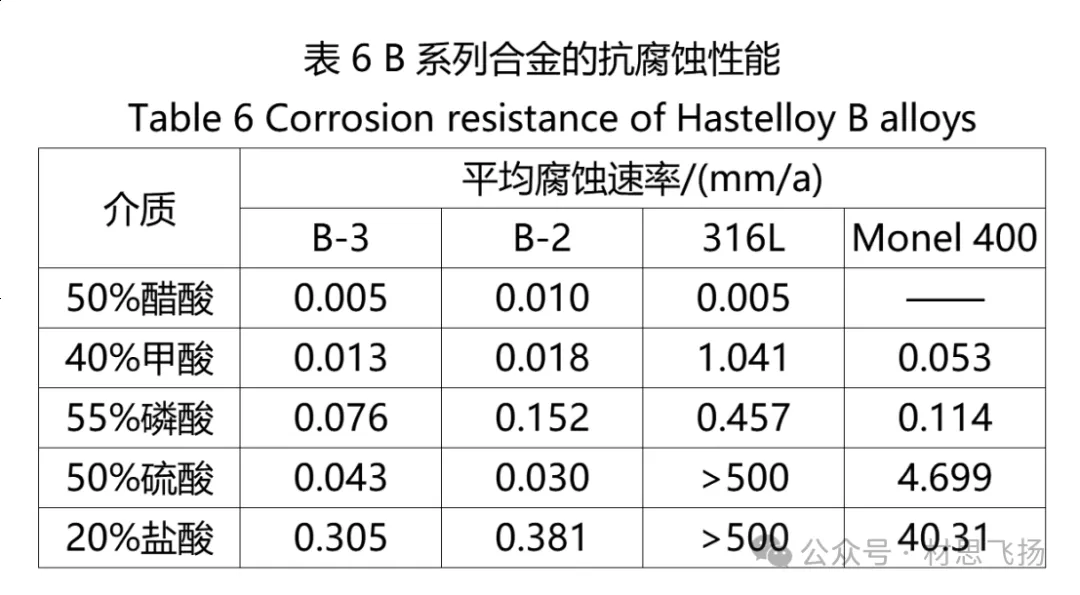

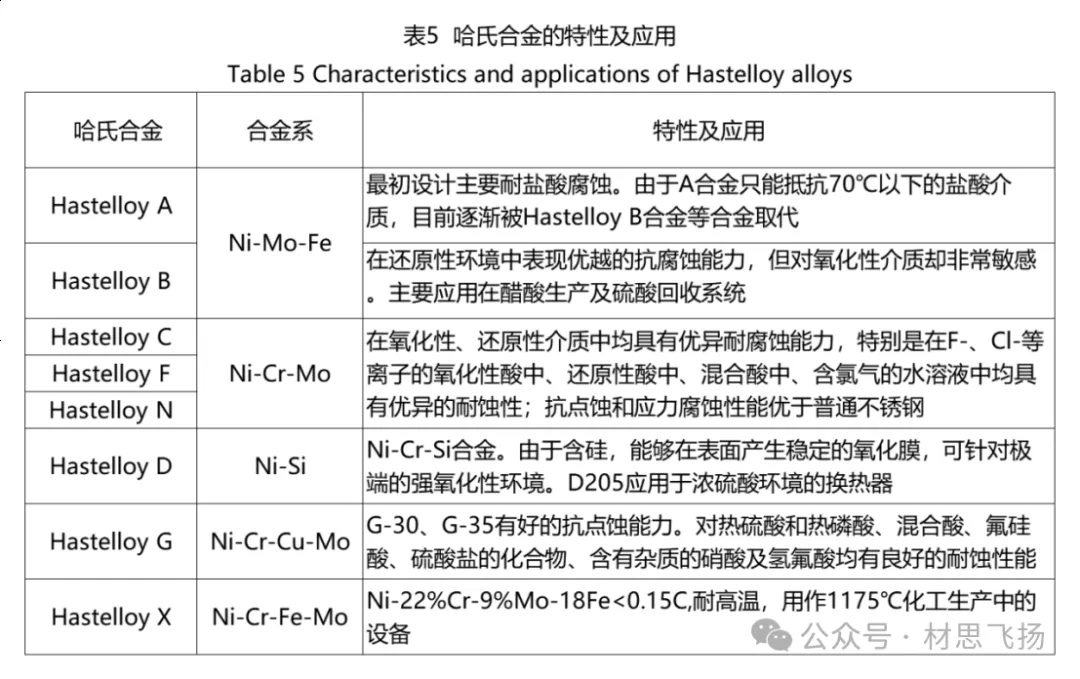

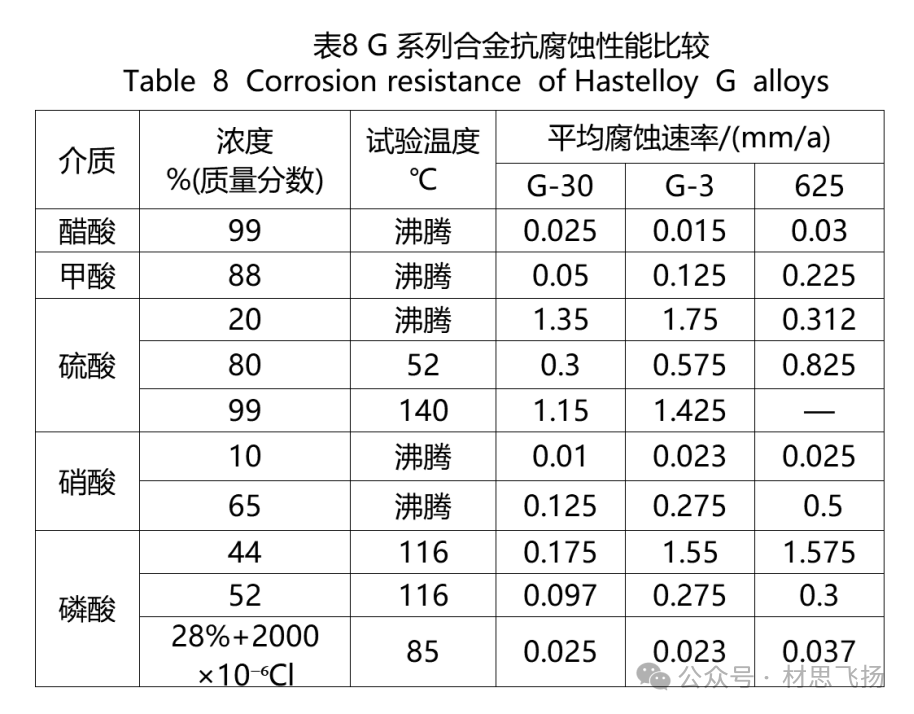

以铬（Cr）、钼（Mo）为主要合金元素的超低碳型镍 - 铬 - 钼（Ni - Cr - Mo）系合金，亦被称作哈氏（Hastelloy）合金。Hastelloy 为美国 Haynes International 公司之商标，其由 HAYNES 中的“HA”、STEI.LITE 中的“STELL”以及 ALLOYS 中的“OY”组合而成。哈氏合金作为一种高级镍基合金，针对多种恶劣腐蚀环境，诸如湿氧、亚硫酸、强氧化盐介质等，均展现出卓越的抗腐蚀性能。如表5 所示，哈氏合金主要涵盖 A、B、C、D、F、G、N、W、X 等系列。在国际上，生产哈氏合金系列产品的企业主要包括美国 Haynes International Inc（国际汉斯公司，为哈氏合金系列的研发企业）、Special Metal（超合金集团）以及德国蒂森克虏伯公司。B系列包括B、132及B3等型号，其在典型环境中的耐腐蚀性能列于表6。Hastelloy B合金在耐盐酸腐蚀方面表现最佳。通过将Hastelloy B合金的碳含量降至0.02%、硅含量降至0.1%，便制成了Hastelloy B-2合金。该合金可在沸腾温度下适用于各种浓度的盐酸环境，并提升了在敏化状态和焊接后的抗晶间腐蚀能力。20世纪90年代，Hastelloy B-3的开发解决了B-2在中间温度时易析出Ni-Mo沉淀相的问题，优化了加工特性。然而，Hastelloy B与Hastelloy B-2合金因铬含量极低，不适用于氧化性环境。哈氏合金C属于Ni - Cr - Mo系，是一种能够适应各类环境的通用型耐腐蚀材料。C系列合金的合金化程度相对较高，其中Cr元素和Mo元素分别在抵抗氧化性介质腐蚀和还原性介质腐蚀方面发挥作用，并且二者协同作用以抵御局部腐蚀（如点蚀和缝隙腐蚀）。C类合金在典型环境下的耐腐蚀性能如表7所示。哈氏合金G属于Ni - Cr - Cu - Mo系合金。相较于Ni - Cr - Mo合金，含铜的Ni - Cr - Mo - Cu合金在硫酸、磷酸等介质中展现出更为优异的耐腐蚀性能。含高铬量的Ni - Cr - Mo - Cu合金在硫酸、磷酸、含F⁻、Cl⁻的硫酸、磷酸以及湿法磷酸等介质中具备良好的耐蚀特性。向Ni - Cr - Mo - Cu合金中添加硅（Si）、硼（B），可使其耐受热浓硫酸腐蚀，同时具有较高的硬度与良好的耐磨性能。G系列合金包括G、G - 3、G - 30、G - 50等。G类合金在典型环境下的耐蚀性能如表8所示。哈氏合金G - 3、G - 30的研发成功，解决了合金在强氧化性或混合酸环境下的应用难题。新型哈氏合金G - 35本质上为Ni - Cr - Mo合金，其成分与C系合金相近。鉴于该合金的研发同样是针对强氧化性以及混合酸环境，故其商业牌号仍归属于G系列。

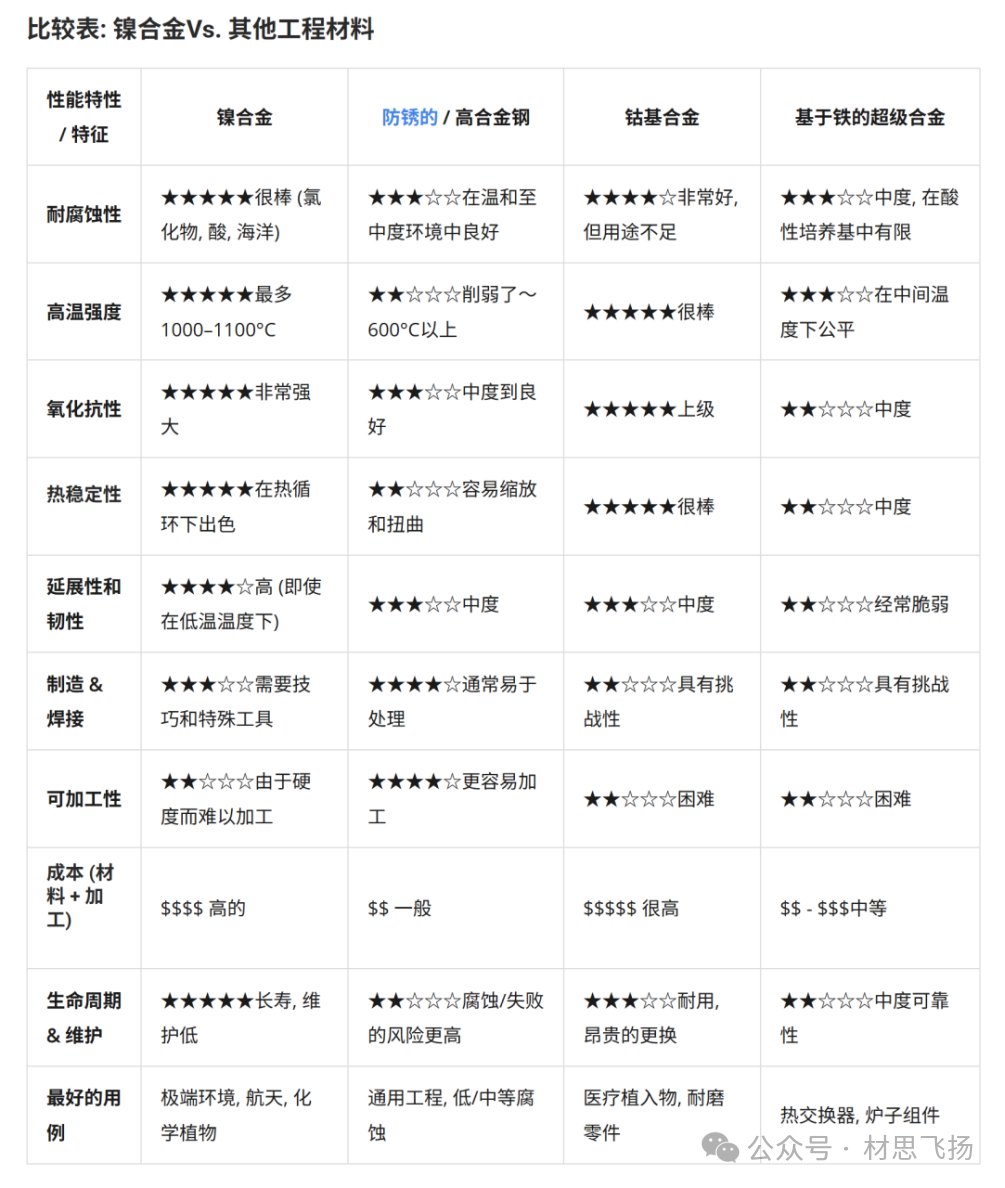

镍基耐蚀合金凭借优异的机械性能、可加工性及抗腐蚀能力，在工业领域的应用日益广泛。我国镍资源储量丰富，伴随经济持续增长，镍合金需求将保持强劲。因而，开展镍基合金研究对于发挥镍资源优势、增强镍合金制品精加工水平、拓展产品市场覆盖范围具有重要经济与实用价值的。
免责声明：本网站所转载的文字、图片与视频资料版权归原创作者所有，如果涉及侵权，请第一时间联系本网删除。
