涡轮机在发电厂的电力生产中起着至关重要的作用。它们用于将各种形式的能量（如燃烧化石燃料产生的热能或水、风产生的动能）转化为机械能，然后这些机械能被用于驱动发电机发电。涡轮机是发电厂的核心组件，能够高效、可靠地利用和转换能量。燃气轮机的材料创新一直是迫切需求，因为材料承受高温的能力越强，发动机的效率就越高。在这个新技术时代，工业燃气轮机参数提升的需求增长迅速，因此效率必须随之提高。这促使全球制造商不断研发新技术、新材料和新制造方法，以提高工业燃气轮机的效率。其中，材料起着关键作用，因此材料必须能够承受极端条件并实现最高效率。据观察，燃气轮机 42% 的故障是由涡轮叶片失效引起的，因此涡轮叶片是需要重点关注的重要组件。涡轮叶片是发电厂中的关键部件，叶片失效会导致发电厂停运，进而给社会带来经济损失。因此，深入分析叶片失效的原因对于提高涡轮系统的可靠性至关重要。

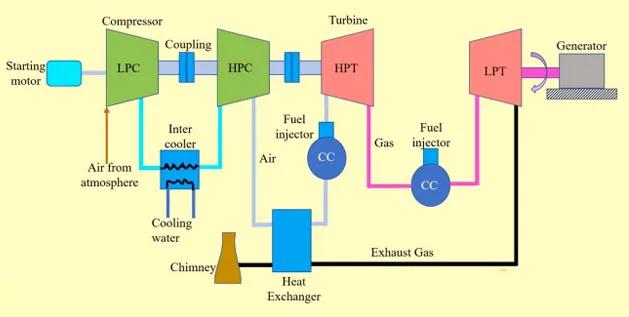

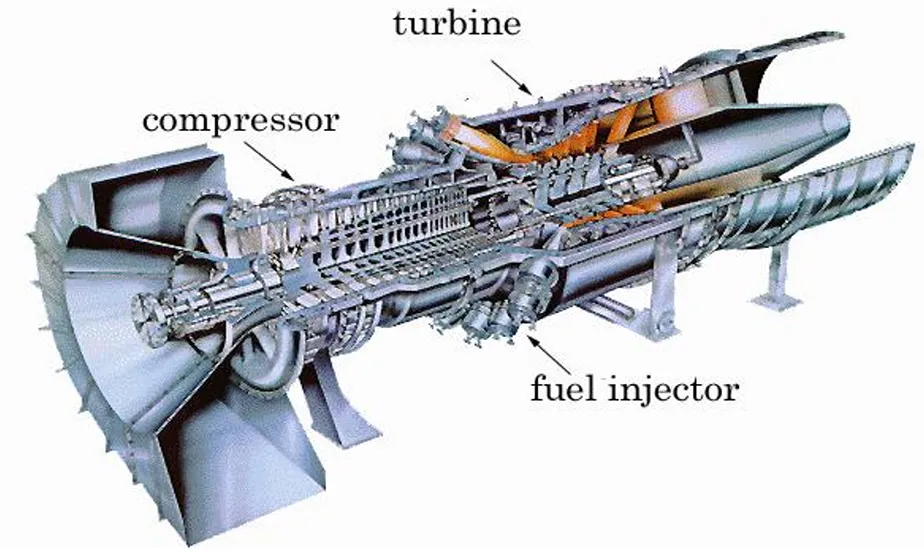

1. 进气口：外部空气由此进入涡轮系统，通常配备空气过滤器和管道，用于将空气导向压气机。

2. 压气机：压气机由多级旋转叶片组成，通过将旋转叶片的动能转化为压缩空气的势能，对进入的空气进行压缩，提高其压力和温度。

3. 燃烧室：空气经压气机压缩后，高温高压空气进入燃烧室，在此处燃料被喷射并与空气混合燃烧，产生高温高压的燃气流。

4. 涡轮机：燃烧室产生的高温高压燃气流经涡轮部分，涡轮由多排静叶片和动叶片组成。当燃气流过叶片时，会将能量传递给叶片，驱动涡轮转子旋转。

5. 排气口：燃气中剩余的能量在此处转化为有用功或作为废热排出。排气气体离开涡轮机后，根据应用场景不同，可用于驱动其他设备（如联合循环发电厂）或直接排放到大气中。

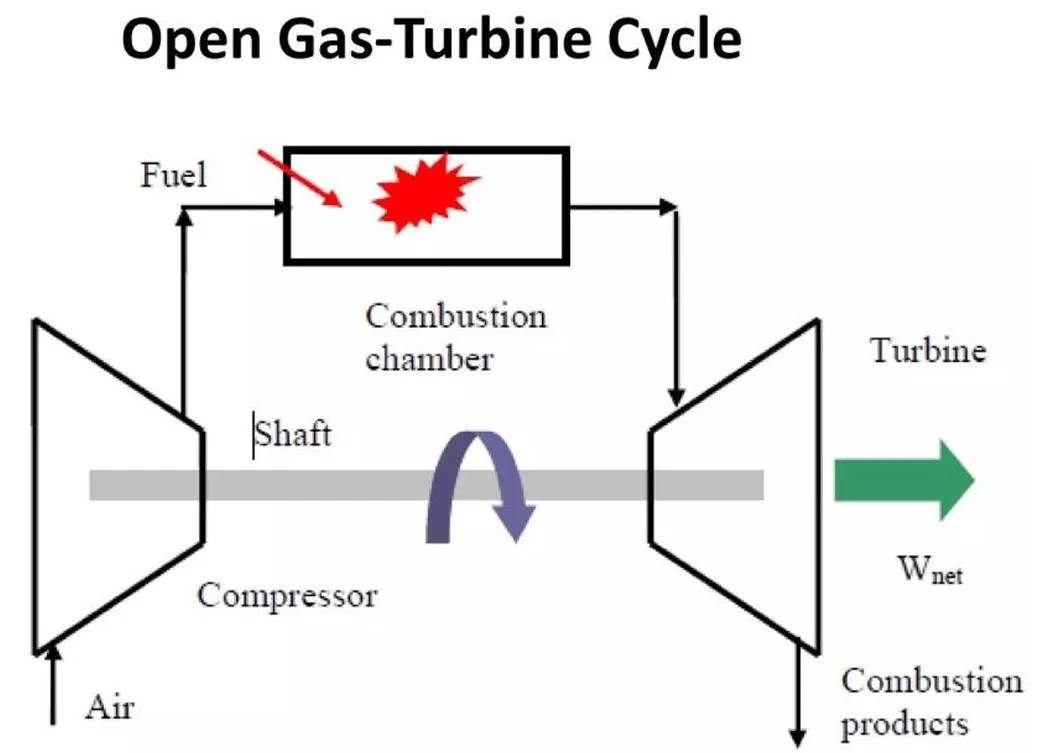

燃气轮机的工作过程通常是循环进行的，主要包括四个阶段：进气、压缩、燃烧和排气，简要概述如下，见图 3：

1. 进气：空气通过进气系统进入涡轮机。

2. 压缩：空气由压气机进行压缩，压气机通常由多级组成，每一级都会对空气进行压缩，提高其压力和温度。

3. 燃烧：燃料被喷射到压缩空气中，混合物在燃烧室中点火燃烧。产生的高温高压气体迅速膨胀，产生动力。

4. 排气：仍处于高压状态的排气气体流经涡轮机，驱动涡轮旋转。涡轮的旋转带动压气机和相关机械设备（如发电机或飞机螺旋桨）运转。随后，排气气体排出涡轮机并释放到环境中。

这种循环过程持续不断地进行，使燃气轮机能够持续发电。

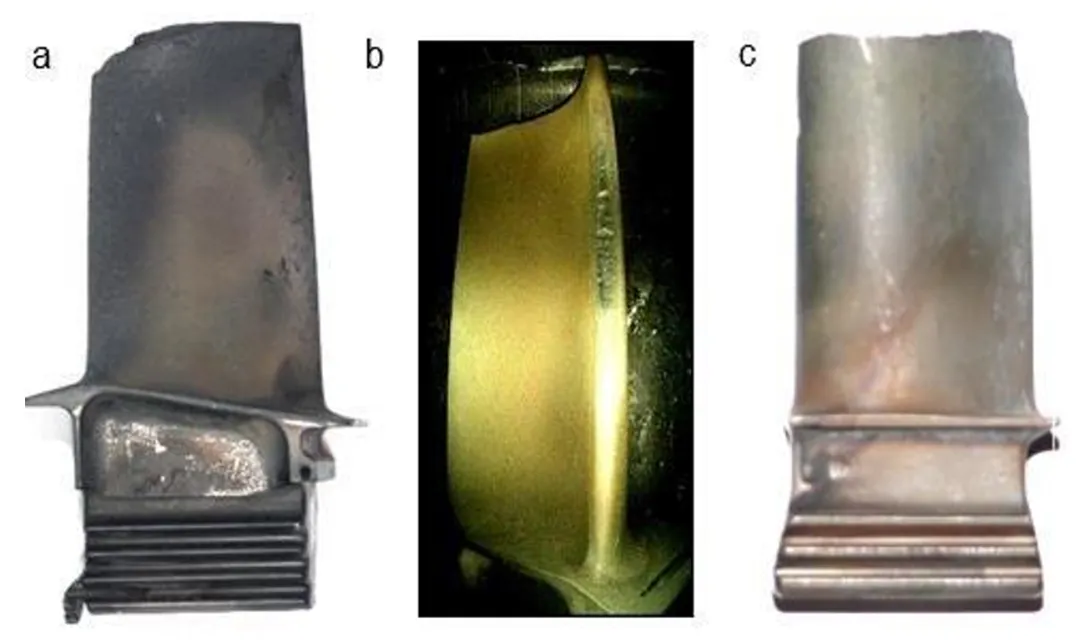

燃气轮机叶片的工作条件涉及高温、高转速以及腐蚀性气体环境。叶片在极端环境下运行，温度可达到数百摄氏度。叶片的设计需满足在承受这些条件的同时，保持结构完整性和高效的气动性能。为控制热量，燃气轮机采用了气膜冷却和内部冷却通道等冷却机制。燃气轮机叶片的制造材料通常为高强度合金，如镍基合金，这些材料能够承受机械应力和热应力。为确保叶片保持良好的工作状态并及时发现磨损或损坏迹象，需进行定期检查和维护，见图 4。

涡轮叶片生产过程中一个常见的问题是缺陷或瑕疵的形成，这些缺陷会影响叶片的性能和使用寿命，例如铸造缺陷、材料夹杂物或制造过程中冷却不当等。为最大限度地减少这些问题并确保发电厂涡轮叶片的可靠性，需采取质量控制措施和严格的检测流程。发电厂中涡轮叶片可能出现的问题多种多样，以下是一些常见问题及相应的解决方案：

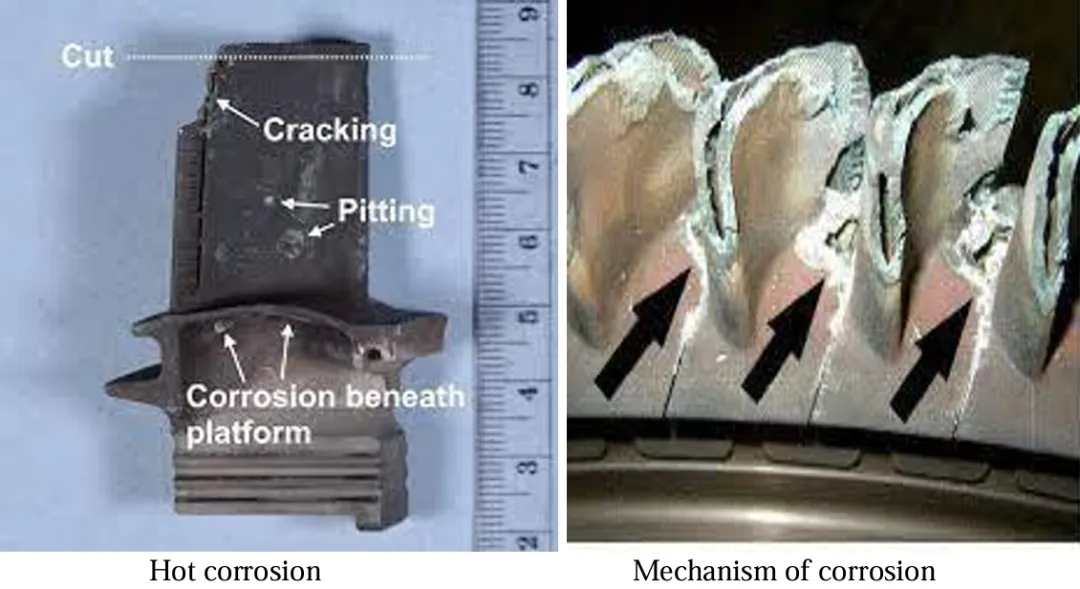

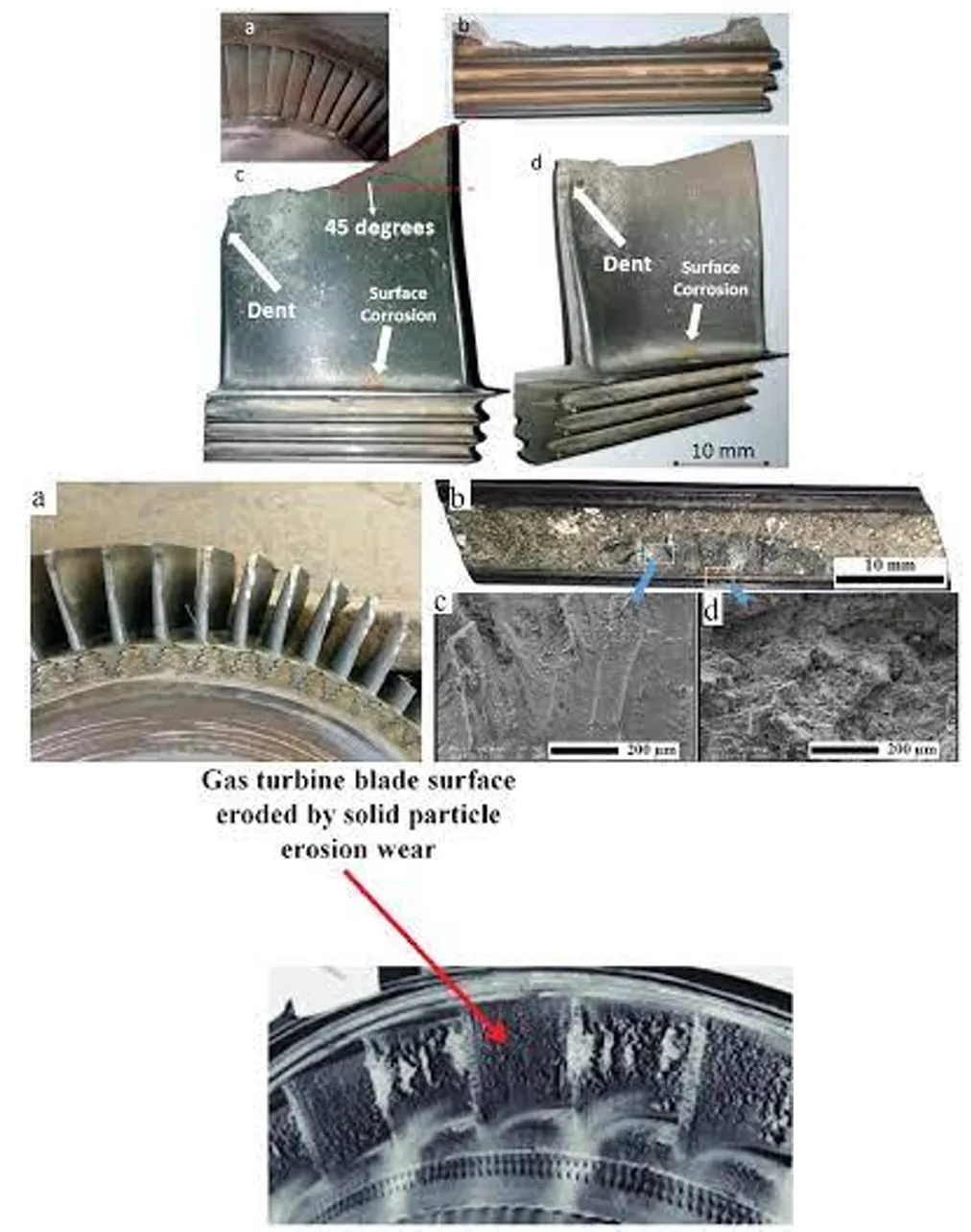

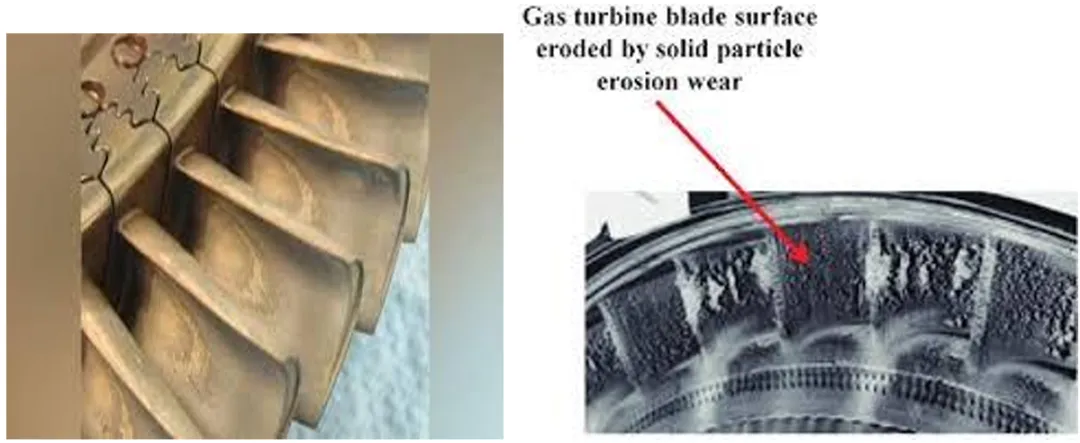

1. 侵蚀和腐蚀：由于恶劣的运行条件以及暴露在蒸汽和高温气体中，涡轮叶片可能会遭受侵蚀和腐蚀。解决方案包括使用抗侵蚀材料、涂层处理以及定期检查，以便及时进行维护和更换，见图 5 和图 6。

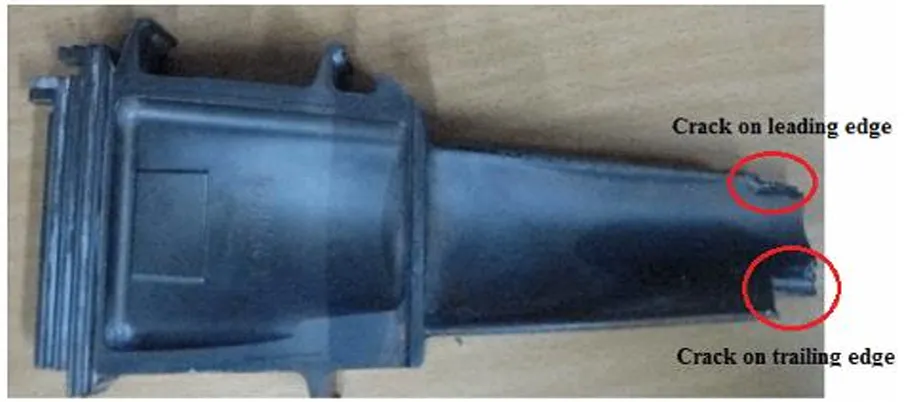

2. 疲劳和开裂：反复的热循环和高转速可能导致涡轮叶片出现疲劳和开裂。采用具有高抗疲劳性的先进材料、改进冷却技术以及使用无损检测方法进行定期检查，有助于在裂纹扩大到临界状态前发现并处理问题，见图 7。

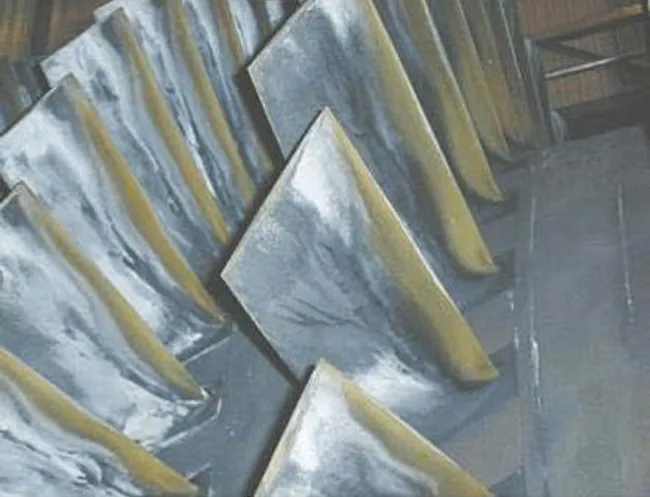

3. 积垢和沉积：灰尘、污垢或盐分等外来物质在涡轮叶片上堆积会导致积垢，降低叶片效率。采用适当的过滤系统、水处理以及定期清洁流程可以最大限度地减少积垢和沉积，见图 8。

4. 振动和叶片共振：过度振动和共振可能导致叶片失效。通过精确的设计和工程计算（包括振动分析和动平衡），可以减轻这些问题。定期监测和维护程序也能及早发现异常振动，见图 9。

• 先进合金：研发具有改进机械性能（如增强抗蠕变性和热稳定性）的高温合金，使涡轮叶片能够承受恶劣的运行条件。

• 涂层处理：施加特殊涂层（如热障涂层（TBCs）或抗侵蚀涂层），可以保护涡轮叶片免受腐蚀、氧化和磨损，延长其使用寿命并提高性能。

• 陶瓷基复合材料（CMCs）：利用轻质且耐高温的陶瓷基复合材料，可以减轻叶片重量、提高热效率并承受更高温度，从而提升涡轮叶片的性能。

• 翼型设计优化：通过先进的建模和仿真技术优化涡轮叶片的气动设计，有助于提高气流效率并减少能量损失。

• 冷却技术升级：采用改进的内部冷却技术（如气膜冷却或内部冷却通道），可以更有效地散热，防止叶片过热并延长其使用寿命。

这些改进旨在提高整体发电性能、节省维护成本并提升涡轮机效率。“改进” 是指对燃气轮机叶片的表面涂层、材料成分或设计进行改造或优化，其目的可能是提高耐用性、降低排放、提高效率、改善性能或解决特定的运行问题。根据燃气轮机的应用需求和预期效果，可采取不同的改进方式，常见的改进包括气动性能优化、热障涂层应用、材料研发和冷却方法改进等。

2

• 镍基超级合金：这类合金具有优异的抗蠕变性、耐腐蚀性和高温强度，是制造涡轮叶片的理想材料。

• 单晶微观结构超级合金：这类合金经过特殊设计，具有卓越的机械性能和抗疲劳、抗蠕变能力。

• 定向凝固超级合金：这类合金具有柱状晶粒结构，兼具强度、抗蠕变性和热稳定性。

• 陶瓷基复合材料（CMCs）：由陶瓷纤维与陶瓷基体组成，具有低密度、抗热震性和高温稳定性等特点。

• 热障涂层（TBCs）：涂覆在涡轮叶片表面，用于抵御高温氧化和热应力，通常由氧化钇稳定氧化锆等陶瓷材料制成。

这些材料是根据其性能精心选择的，以确保燃气轮机的高效可靠运行。但需要注意的是，特定燃气轮机的技术要求和设计可能会影响材料的选择。

燃气轮机发动机采用选择性燃气轮机叶片（有时称为定向凝固（DS）叶片或单晶（SX）叶片），以提高功率和使用寿命。这些叶片由超级合金等先进材料制成，具有特殊的微观结构，能够提升机械性能。

通过选择性凝固工艺，叶片可以形成沿主应力轴的均匀晶体取向（单晶或定向排列的柱状晶粒）。这样可以消除可能削弱材料性能的晶界，使叶片更能抵抗高温和机械载荷引起的蠕变和疲劳。

选择性燃气轮机叶片具有单晶或定向柱状晶粒结构，因此具有更高的强度、更好的抗蠕变性和抗热疲劳性。由于能够在更高的温度下运行，发动机可以产生更大的功率并提高效率。此外，这些叶片由于材料性能的提升，所需的冷却较少，有助于散热。

选择性燃气轮机叶片是发电和航空航天领域的重要组成部分，能够提高燃气轮机发动机的整体性能、可靠性和使用寿命。

1. 无损检测（NDT）：采用无损检测技术（不会对叶片造成损坏）检测表面裂纹、缺陷和不规则性，包括目视检查、渗透检测、磁粉检测和超声波检测等。

2. 破坏性测试：为评估叶片的强度和材料性能，可能需要对叶片进行破坏性测试，包括拉伸测试、压缩测试或疲劳测试，以确定叶片承受运行应力的能力。

3. 冶金分析：通过观察叶片材料的微观结构，发现可能影响其性能的异常或缺陷。

4. 热性能测试：将叶片置于高温环境中，评估其承受热应力的能力，确保在运行过程中保持形状和完整性。

5. 振动和模态分析：通过振动和模态分析了解叶片的动态行为，有助于识别潜在的共振频率和可能导致失效的结构缺陷。

6. 叶片平衡测试：确保叶片平衡良好，以减少振动、提高性能并防止过早磨损。

7. 疲劳寿命评估：通过对叶片进行反复加载和卸载，确定叶片的耐久性并估算其使用寿命。

• 高粘度燃料油：指粘度高、能量密度大的重质燃料油或残渣燃料油。高粘度燃料油燃烧会导致燃气轮机叶片上的沉积物和积垢增加，最终可能降低涡轮机的效率和性能，因此需要定期清洁和维护。

• 低粘度燃料油：指粘度较低、硫含量较少的馏分燃料。与高粘度燃料油相比，低粘度燃料油在燃气轮机叶片上产生的沉积物和积垢较少，有助于改善叶片性能并降低维护需求。

• 天然气：与燃料油等液体燃料相比，天然气燃烧更清洁，产生的污染物和颗粒物更少。天然气对燃气轮机叶片的积垢和降解影响相对较小，因此可以延长维护间隔并提高叶片效率。

• 其他气体：燃气轮机可以使用多种气体作为燃料，但具体所指气体不明确。不同的气体由于燃烧特性和纯度不同，对燃气轮机叶片的影响也有所差异。例如，甲烷等气体对叶片降解的影响较小，而氢气等气体反应性较强，可能导致叶片更严重的腐蚀。

• 燃烧产物：燃烧过程中会产生二氧化碳（CO₂）、水蒸气（H₂O）和氮氧化物（NOₓ）等气体。这些燃烧产物可能会在叶片上形成沉积物，降低叶片效率，并可能导致侵蚀或积垢。

• 进气成分：进入涡轮机的空气成分也是一个重要因素。进气中含有的污染物、灰尘和其他颗粒物会侵蚀和污染叶片；相对湿度较高时，可能会形成液滴，导致表面侵蚀或腐蚀。

• 冷却气体：涡轮叶片通常设有内部冷却通道，用于保持冷却气体温度稳定。这些冷却气体的温度和压力会影响叶片的热应力分布和冷却效果。

无论使用何种燃料或气体，适当的维护（包括定期清洁、检查和监测）对于延长燃气轮机叶片的使用寿命和确保其最佳性能至关重要。

由于运行条件和工作流体的不同，燃气轮机和蒸汽轮机对涡轮叶片的影响也有所差异：

燃气轮机：

• 温度：燃气轮机的运行温度高于蒸汽轮机，导致涡轮叶片承受的热应力更大。

• 侵蚀：燃气轮机中高速流动的气体会随着时间的推移对涡轮叶片造成侵蚀，尤其是在前缘区域。

• 氧化：燃气轮机叶片暴露在高温燃烧气体中，可能会发生氧化，因此需要施加保护涂层。

• 振动：燃气轮机产生的振动水平较高，如果控制不当，会影响涡轮叶片的疲劳寿命。

• 积垢：燃气轮机的燃烧过程会导致污染物在涡轮叶片上沉积，降低效率和性能。

• 湿气损伤：蒸汽轮机容易受到湿气损伤，水滴撞击涡轮叶片可能导致侵蚀、腐蚀。

• 叶片沉积：蒸汽中携带的矿物质、盐分或杂质会在叶片上堆积，影响叶片的气动性能和效率。

• 应力腐蚀开裂：高温、机械应力和湿气的共同作用可能导致蒸汽轮机叶片发生应力腐蚀开裂。

• 热疲劳：蒸汽轮机在启动和停机过程中会经历热循环，可能导致叶片因热疲劳而损坏。

• 冷凝水撞击：冷凝水滴撞击蒸汽轮机叶片可能导致表面侵蚀和损坏。

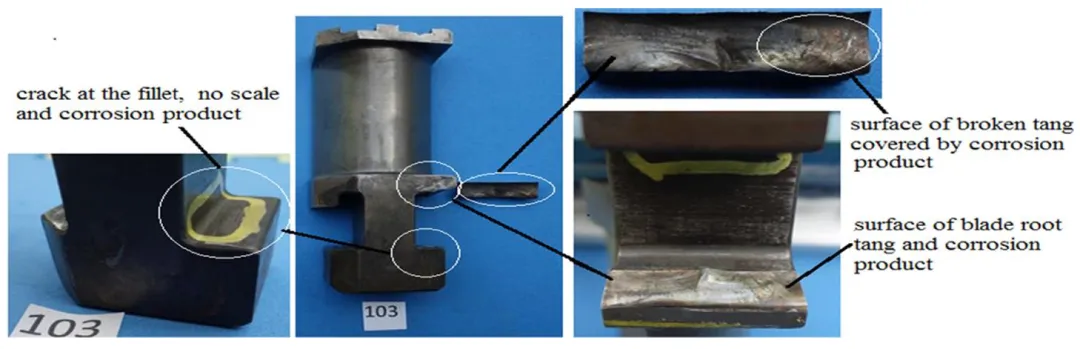

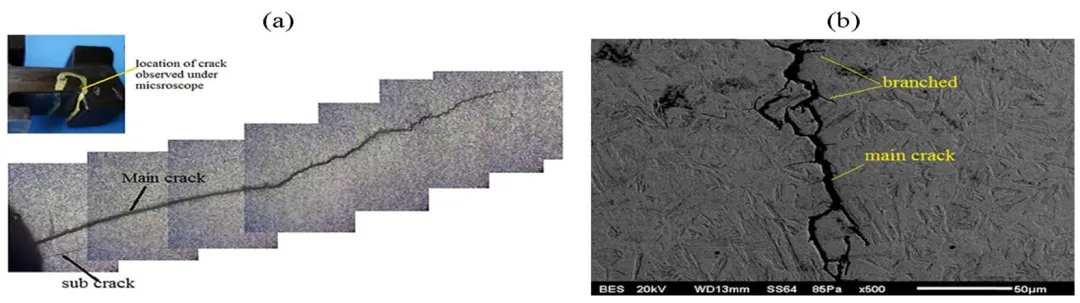

总之，燃气轮机和蒸汽轮机对涡轮叶片的影响各有特点，燃气轮机更容易出现热应力、侵蚀和氧化等与高温相关的问题，而蒸汽轮机则受到侵蚀、腐蚀和叶片沉积等与湿气相关问题的影响。例如，在一个蒸汽轮机叶片失效的案例中，叶片在榫舌分裂时于圆角处断裂。榫舌底面与转子盘槽之间的腐蚀导致了叶片失效，榫舌处的断裂是由腐蚀疲劳引起的，而圆角处的裂纹则是由应力腐蚀开裂导致的，见图 10 和图 11。

1. 膨胀：高压蒸汽通过蒸汽入口进入涡轮机，流经一系列静喷嘴时，能量转化为动能，喷嘴使蒸汽加速，形成高速蒸汽射流。

2. 冲动级：高速蒸汽射流撞击涡轮转子上的叶片（称为冲动叶片），蒸汽动量的变化驱动转子开始旋转。

3. 压力级：蒸汽经过冲动级后，进入一系列动叶片（称为压力叶片）。这些叶片呈弯曲状，蒸汽流经叶片时对叶片施加压力，进一步将能量传递给转子。

4. 膨胀和冷凝：蒸汽在压力叶片中膨胀，压力和温度降低。膨胀过程结束后，低压低温蒸汽从涡轮机排出。

5. 冷凝器：排出的蒸汽被送入冷凝器，在冷凝器中，海水或空气等冷却介质使蒸汽冷凝成水，通过冷凝可以有效去除蒸汽中的潜热。

6. 泵：冷凝水随后被泵回锅炉，再次加热并转化为蒸汽，完成循环并重复该过程。

蒸汽轮机的循环过程通过利用高压蒸汽的能量并将其转化为旋转机械能，实现了持续发电。总体而言，蒸汽轮机在将热能转化为机械能方面效率更高，而燃气轮机启动速度快，能够快速响应能源需求的波动。
