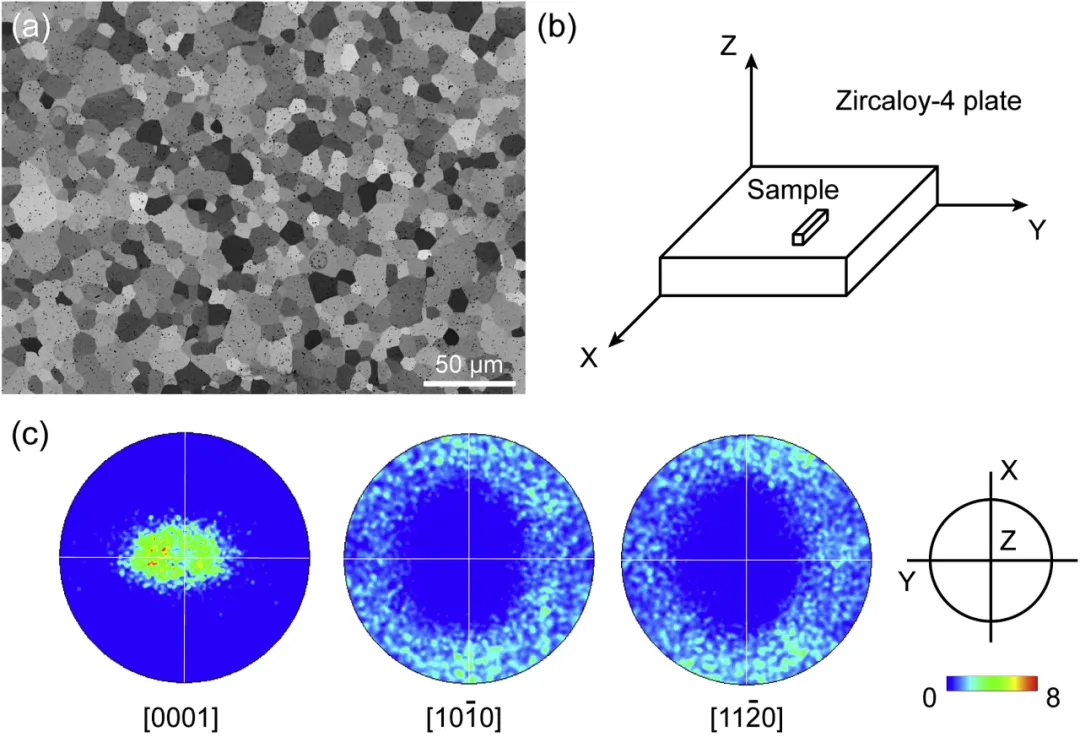

上图展示原始Zircaloy-4板材的细晶分布（SEM）、试样切割示意图及极图分析，证实样品具有强烈的基面织构，c轴沿Z向（板法向）排列，为后续Y型（c轴//Y向）和Z型（c轴//Z向）样品分组提供微观结构基础。聚焦裂纹在三重交界处（Grain A1/A2/A3）的偏折行为，SEM与EBSD联合揭示孪晶（长约5–8 μm）和棱柱面滑移迹线在受阻裂纹尖端的共存现象，86°取向差证实其为拉伸型孪晶，应力集中是孪生主因。裂纹穿越Grain A2/A3/A5的路径分析，左侧晶体绕c轴旋转10°（滑移主导），右侧孪晶区无显著旋转，表明裂纹两侧分别由滑移和孪生实现塑性协调，DIC应变场证实不对称变形。TEM与EBSD联合表征裂纹尖端孪晶变体（Twin A1/A2），SAED衍射与高分辨图像明确孪生面为(1012)，86°取向差及不同剪切方向证实其为同类型孪晶的不同变体。(上图展现EBSD部分)Z型样品（Sample B）经4000次循环后的裂纹路径与孪晶分布，EBSD检出长度>50 μm的孪晶（B1/B2/B3），86°取向差再证拉伸孪晶，为后续退孪生现象提供对比基准。Sample B''的微机械场演化，DIC测得裂纹尖端塑性应变(xx/yy)呈"翼状"分布（图12c–f），结合EBSD弹性应变反演的应力(yy)场（图12i）显示拉-压应力共存，解释退孪生的局部应力驱动机制。退孪生机理图解，高分辨EBSD揭示孪晶B1附近应力(xx/xy/yy)的强梯度分布（图13），位错塞积（棱柱面滑移迹受阻于孪晶B1'边界）导致应力重分布（图14d），孪生解析剪切应力（Twin-RSS）差异驱动孪晶界反向迁移引发退孪生。

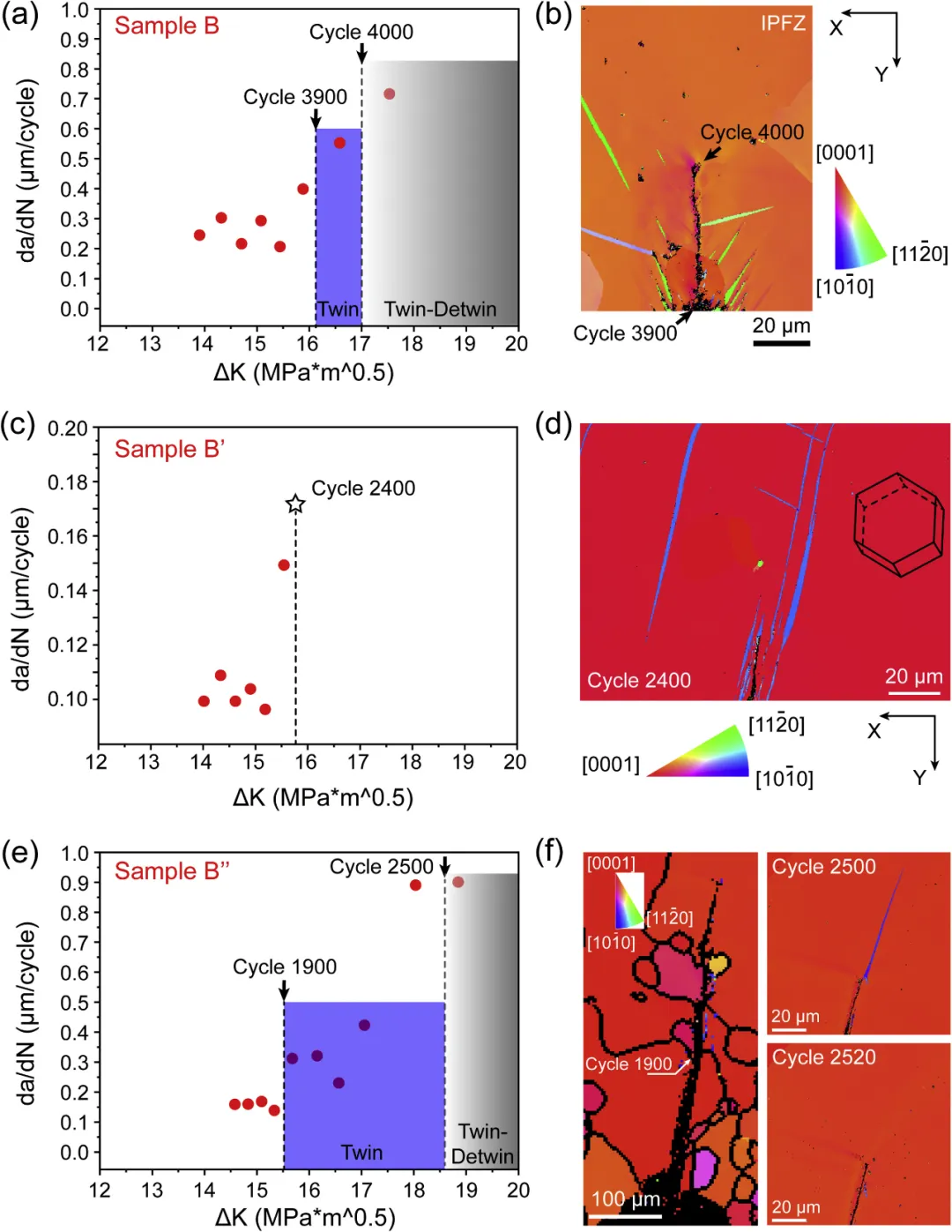

Z型样品（B/B'/B''）裂纹扩展速率对比，孪生/退孪生起始点（虚线标注）对应da/dN骤升，证实退孪生进一步加速裂纹扩展，且Z型样品孪生触发更早（ΔK=15–17 MPa√m）。

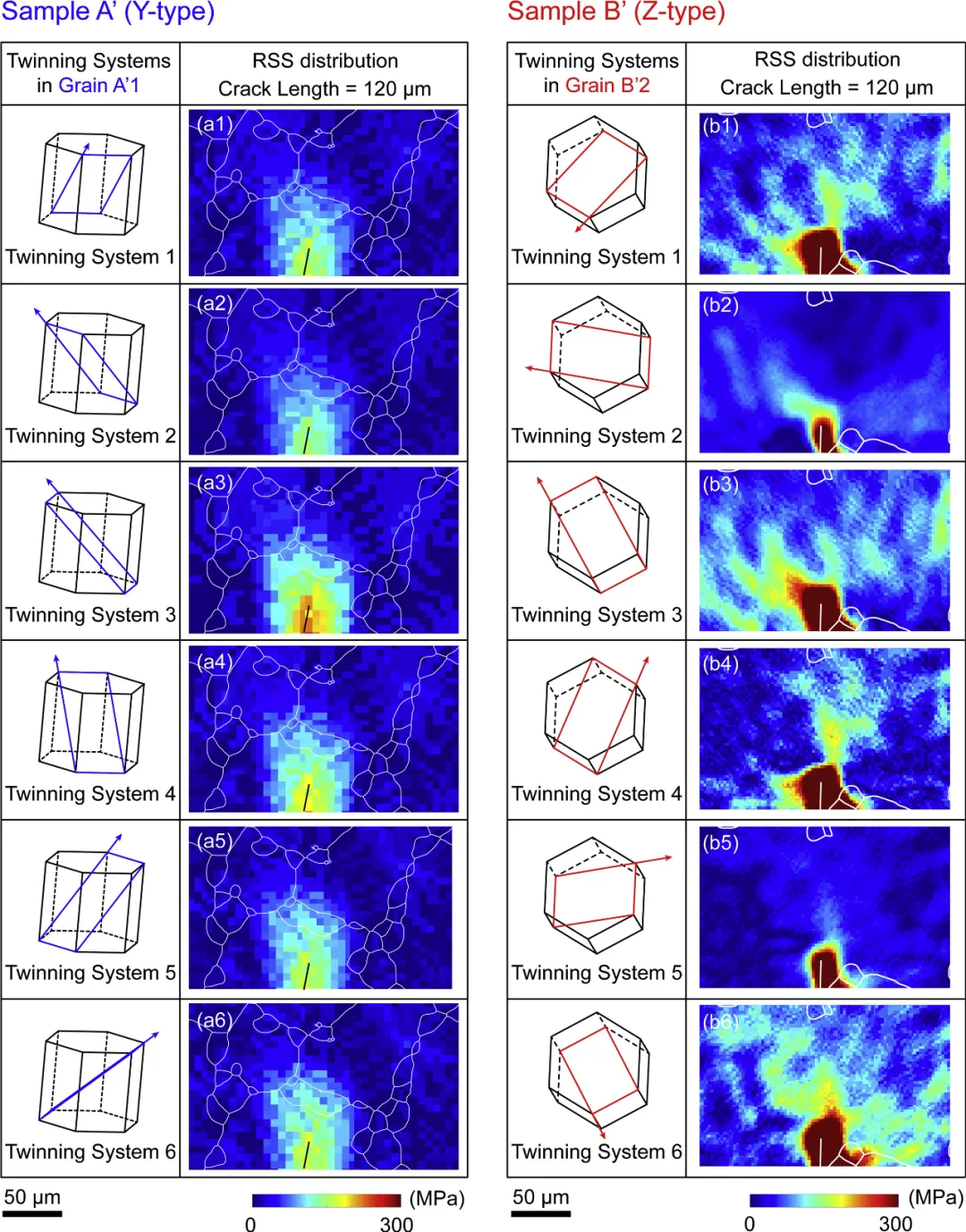

Y型与Z型样品裂纹尖端孪生RSS空间分布对比，Z型样品（Grain B'2）所有孪生变体的RSS值更高（>300 MPa区域更广），晶体学取向差异直接解释Z型样品更易孪生。
