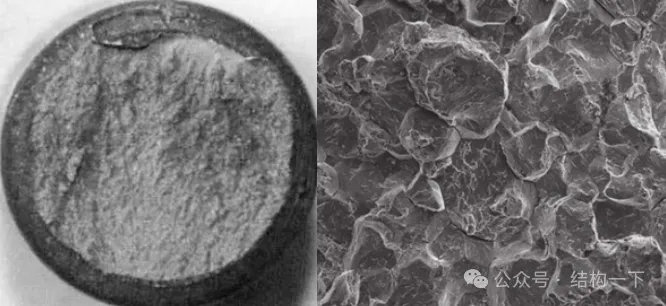

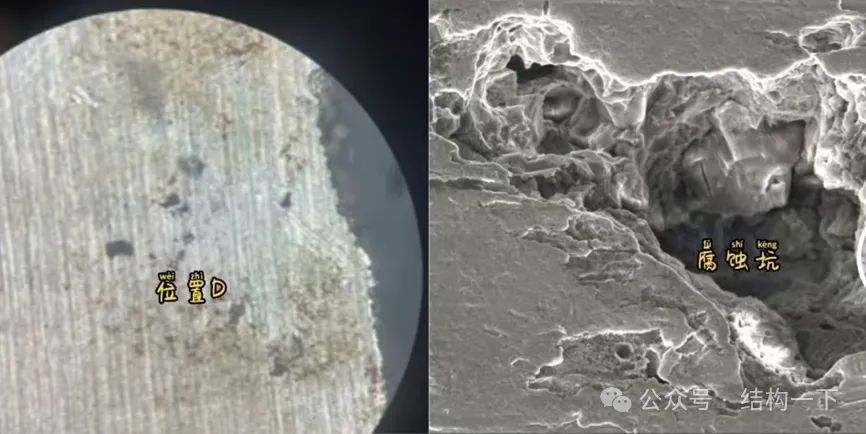

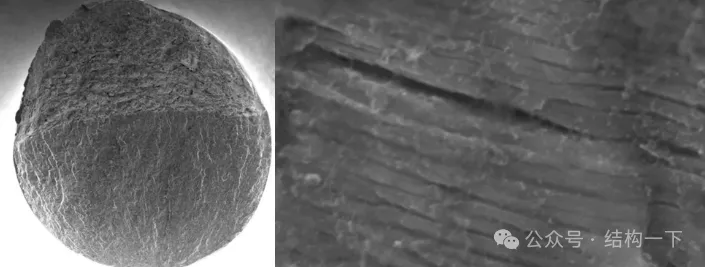

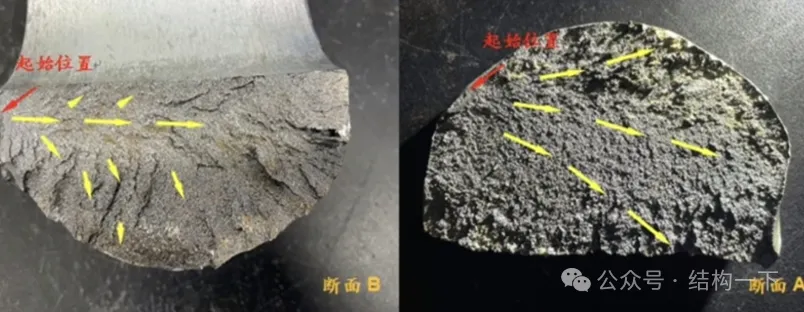

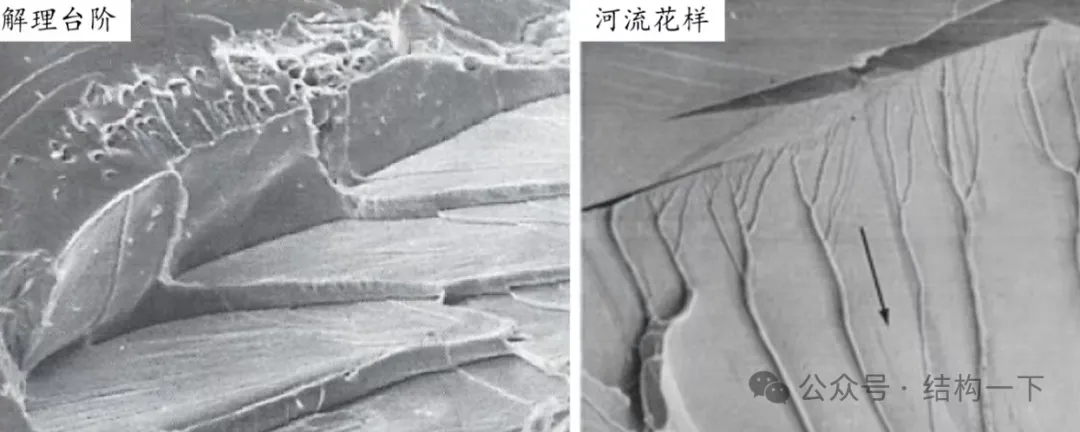

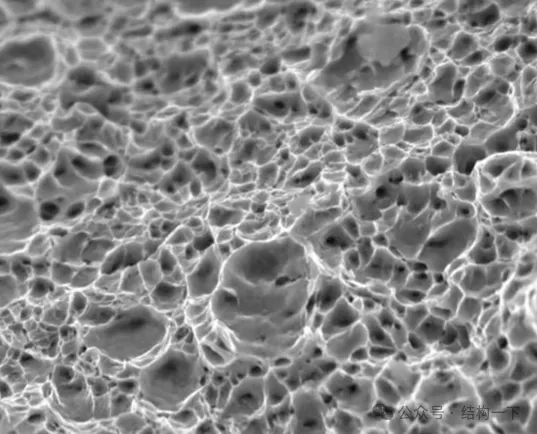

01 |常见的断裂原因 1. 过载断裂 当部件承受的应力超过其抗拉强度时,就会发生过载断裂。 特征:通常有明显的宏观塑性变形(如缩颈),断口呈杯锥状(韧性材料)或较平整(脆性材料)。韧性断口呈暗灰色纤维状,脆性断口则有闪烁光泽。 常见原因:设计强度不足、实际载荷超标或材料强度过低。 同个材料出现两种锻炼,断面A较为平整,故A为初始锻炼位置。 2. 疲劳断裂 这是最常见的断裂形式(占比约80%-90%),由循环交变应力长期作用引起。 特征:断裂是突然发生的,无明显塑性变形。典型断口上有疲劳源区(光滑细密)、疲劳扩展区(常呈现贝壳纹或海滩花样)和瞬断区(粗糙晶粒状)。 常见原因:存在应力集中(如尖角、缺口)、频繁起停或振动,或材料本身疲劳强度不足。 3. 应力腐蚀开裂(SCC) 特征:裂纹形态既有腐蚀特征(如充满腐蚀产物),又有机械断裂特征。主裂纹常有许多分支,呈树枝状。宏观断口较脆,颜色灰暗。 常见原因:材料与所处介质不匹配(如奥氏体不锈钢在含氯离子环境中)、焊接或加工残余应力过大。 4. 氢脆 氢原子进入金属内部导致韧性下降,引起的脆性断裂。 特征:断裂延迟,即在受力后经过一段时间才突然断裂。断口平齐,微观上常呈现沿晶断裂或鸡爪状形态。 常见原因:电镀(如镀锌、镀镉)过程中渗氢、在含氢环境中使用,或焊接湿度过大。 5. 蠕变断裂 在高温环境下,即使应力低于屈服强度,材料也会随时间缓慢发生塑性变形,最终导致断裂。 特征:断裂前有大量塑性变形,断口附近常有许多微小裂纹(蠕变空洞)。宏观断口呈氧化色,表面粗糙。 常见原因:锅炉管道、涡轮叶片等长期在高温下服役。 6. 脆性断裂(解理断裂) 断裂前几乎不产生塑性变形,扩展速度极快,危险性高。 02 |如何分析断裂原因 宏观断口分析(最直观) 微观形貌分析 电镜是追溯裂纹路径的关键工具: 整体追踪:在低倍镜下,先找到断口上放射棱条或人字形花样的发散中心,那个收敛点就是裂纹源。 微观溯流:在高倍镜下,观察解理断裂中的“河流花样”。小支流汇入主流的方向,就是裂纹的局部扩展方向。 区域定位:通常,疲劳源区的断口因反复磨合而最平坦、最光亮;扩展区较平滑,常有疲劳辉纹;瞬断区则最粗糙。这种形貌差异也能辅助判断方 3.成分与金相分析 检查材料化学成分是否符合标准。同时,在断口旁制取金相试样,观察是否存在非金属夹杂物、表面脱碳层、晶粒粗大等微观缺陷。 4.力学性能测试 测试材料的强度、硬度、塑性等指标,并与设计标准进行对比。 5.综合分析 03 |电子显微镜微端断口 1. 韧窝 这是韧性断裂(过载)的典型标志。在电镜下,断口表面看起来像密密麻麻的微小凹坑,也就是微孔聚合的痕迹。 分析要点:韧窝大且深,说明材料塑性好、强度低;韧窝浅而小,则说明塑性较差。若韧窝沿一个方向被拉长,呈抛物线状,还能指示断裂时的剪切方向。 2. 疲劳辉纹 这是疲劳断裂在电镜下的“铁证”。在扩展区,能看到一系列相互平行、略带弯曲的微小条纹,每一条通常代表一次应力循环。 分析要点:发现疲劳辉纹,就可以直接判定为疲劳断裂。通过测量辉纹的间距,还能推算应力大小和扩展速率。需要注意的是,辉纹是微观的,必须用高倍电镜才能看到。 3. 解理特征与沿晶特征 这是脆性断裂的典型表现。 解理断裂:穿晶断裂,形似“河流”或“舌头”。断口平坦,有光泽。河流的汇聚方向,就指向裂纹源。 沿晶断裂:裂纹沿晶界扩展,形似“冰糖”或“岩石”。这通常意味着晶界弱化,可能是由应力腐蚀、氢脆或晶界析出相导致的。
材料在拉应力和特定腐蚀环境的共同作用下发生的脆性断裂。
首先,用肉眼或放大镜观察断口。寻找疲劳辉纹、放射棱、剪切唇等特征。同时,检查断裂位置是否有应力集中的痕迹。

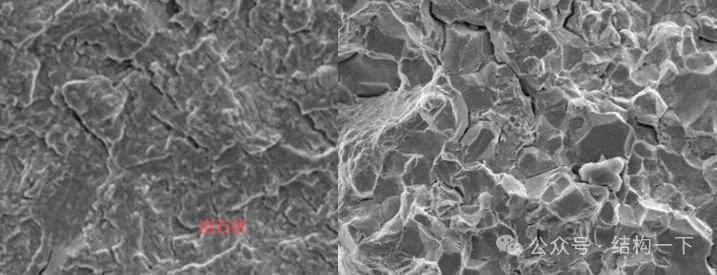

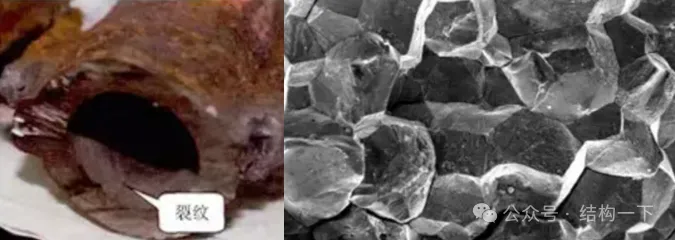

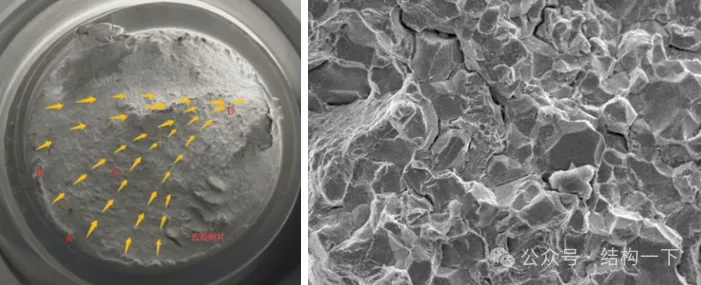

使用扫描电子显微镜观察断口。韧窝表明是韧性过载断裂;疲劳辉纹是疲劳断裂的铁证;冰糖状形貌则表明沿晶脆断; 冰糖”状沿晶 + 腐蚀产物 是应力腐蚀(腐蚀断); “冰糖”状沿晶 + 无腐蚀产物 + 高强度钢是氢脆(氢脆断)。
结合零件的受力状态、环境介质和工作温度等,综合判断断裂的主导因素。
免责声明:本网站所转载的文字、图片与视频资料版权归原创作者所有,如果涉及侵权,请第一时间联系本网删除。
官方微信
《腐蚀与防护网电子期刊》征订启事
- 投稿联系:编辑部
- 电话:010-62316606
- 邮箱:fsfhzy666@163.com
- 腐蚀与防护网官方QQ群:140808415
