首先，作者综述了腐蚀与疲劳协同作用机制及微观结构影响。近年研究聚焦于镁合金腐蚀与疲劳的交互作用机制，揭示了微观结构（晶粒尺寸、析出相、变形孪晶）与局部腐蚀（如点蚀）对疲劳失效的关键影响。例如，AZ31B合金经热处理后晶粒粗化（从35 μm增至250 μm）导致点蚀敏感性增加，而细晶材料（如Mg-Y-0.05Ca合金）因腐蚀产物层更致密，耐蚀性显著提升（原文图1-3）。涂层缺陷（如PEO涂层的孔隙、HA涂层的微坑）成为疲劳裂纹优先萌生位点，降低疲劳极限（如AZ61合金疲劳强度从90 MPa降至80 MPa）。研究还表明，微电偶效应（如Mg₂Ca相与基体）、位错堆积及残余应力是局部腐蚀的驱动力，进而加速疲劳裂纹扩展（原文图4-6）。此外，腐蚀介质（如Cl^-、H⁺）在应力集中区的优先吸附加剧了局部电化学活性，导致疲劳寿命显著缩短。

在扫描电化学技术的创新应用方面，作者认为，扫描电化学技术（SECM、SVET、LEIS等）为微观尺度腐蚀-疲劳机制研究提供了新视角，如表1所示。通过SG/TC模式实时监测AZ31合金在模拟体液中H₂析出分布，定位高活性腐蚀区域；运用SVET捕捉NaCl溶液中AZ31合金点蚀动态过程，发现阳极电流密度集中区域随腐蚀产物覆盖而迁移；通过LEIS表征揭示了Li₂CO₃/Mg(OH)₂复合涂层缺陷处阻抗变化，发现氢气泡填充缺陷可延缓腐蚀；采用SKP测试发现氢化处理的Mg-Gd-Y-Zn-Zr合金表面Volta电位提升（-1.01 V vs. -2.15 V），验证氢处理对耐蚀性的改善。这些技术为原位解析腐蚀-疲劳协同作用提供了关键数据，如应力集中区电化学活性增强、涂层/基体界面失效机制等。同时也为原位解析腐蚀-疲劳协同作用提供了实验支撑，如应力集中区电化学活性增强、涂层/基体界面失效机制等。此外，结合高分辨率显微技术（如SEM、TEM）和电化学分析，揭示了腐蚀产物层在疲劳载荷下的动态演变过程。

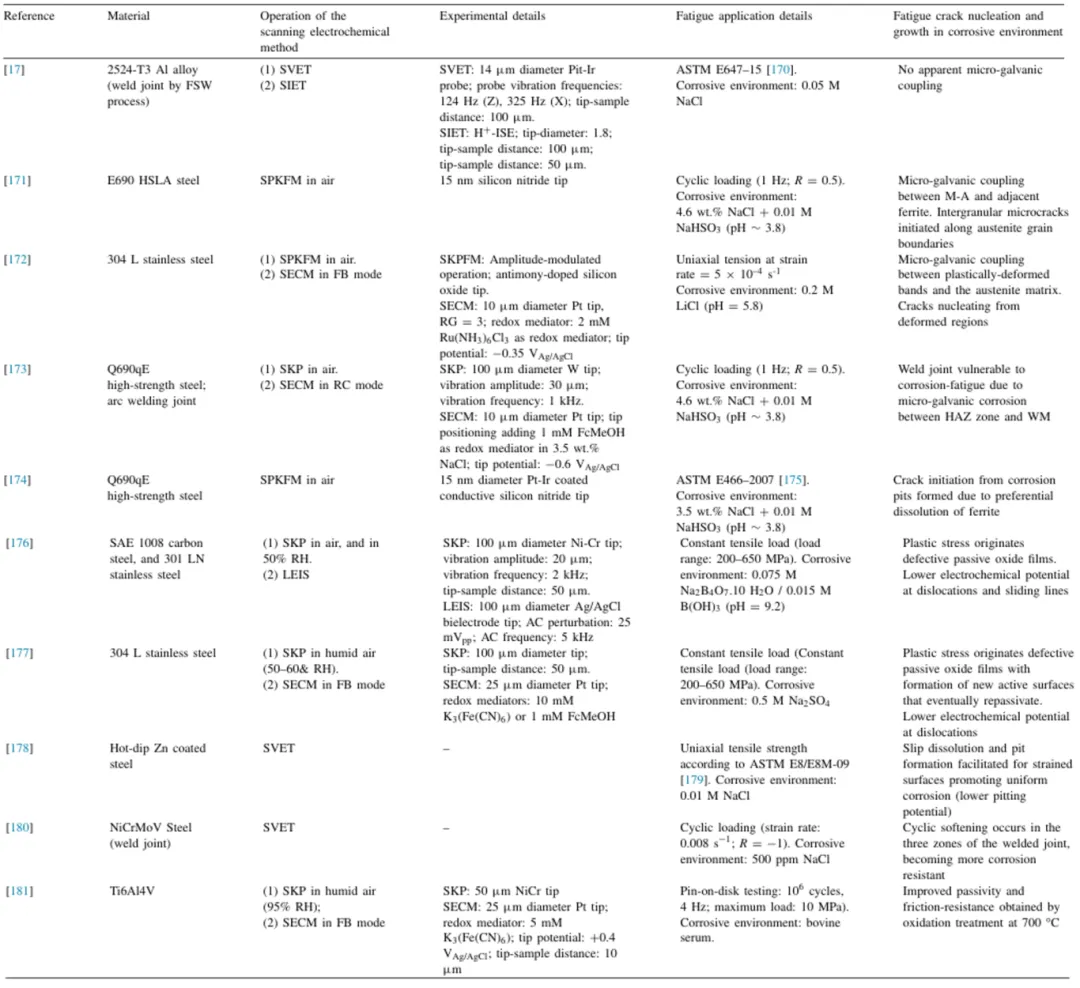

表1 运用扫描电化学技术研究材料腐蚀疲劳的文献

表面处理技术（如PEO、LDH、冷喷涂）在提升镁合金耐蚀-抗疲劳性能方面取得显著进展。制备PEO涂层，能够通过添加ZrO₂纳米颗粒封闭孔隙，降低腐蚀速率，但涂层引入的残余应力导致疲劳强度下降15%-17%；利用LDH涂层，Mg-Li LDH层通过离子交换抑制Cl^-渗透，结合缓蚀剂（如酒石酸）形成致密腐蚀产物。然而，现阶段对镁合金疲劳腐蚀机制的研究仍存在诸多挑战：微观尺度腐蚀-疲劳动态过程缺乏原位表征手段；涂层缺陷控制、多尺度模拟（如DIDD模型：溶解-电离-扩散-沉积模型）与高通量实验需进一步结合；生物可降解镁合金的长期疲劳-降解协同机制亟待明晰。

未来研究需重点关注以下方向：1. 原位表征技术：开发结合电化学、力学和显微技术的原位测试平台，实时监测腐蚀-疲劳协同作用；2. 智能涂层：开发具有自修复功能的智能涂层（如微胶囊缓蚀剂涂层），以应对复杂环境下的腐蚀-疲劳挑战；3. 多尺度模拟：结合分子动力学（MD）和有限元分析（FEA），预测腐蚀产物层在疲劳载荷下的动态行为；4. 生物医学应用：深入研究生物可降解镁合金在生理环境下的腐蚀-疲劳机制，推动其在骨科植入物中的应用；5. 跨学科融合（如材料科学、电化学、生物医学）将为镁合金腐蚀与疲劳协同作用的研究提供新思路，推动其在航空、汽车、生物医学等领域的可靠应用。

尽管镁合金在轻量化结构应用中展现出巨大潜力，但其腐蚀疲劳行为的研究仍面临诸多挑战。目前的研究主要集中在腐蚀疲劳机制、微观结构对疲劳裂纹萌生和扩展的影响，以及涂层对镁合金腐蚀疲劳性能的改善等方面。然而，现有的研究大多依赖于传统的表征技术，如扫描电子显微镜（SEM）和电化学阻抗谱（EIS），这些技术虽然能够提供腐蚀疲劳后的表面形貌和成分信息，但无法在腐蚀疲劳过程中实时监测局部腐蚀过程。因此，未来的研究应更多地利用具有高空间分辨率的扫描电化学技术，如扫描电化学显微镜（SECM）、扫描振动电极技术（SVET）和扫描开尔文探针（SKP），以揭示镁合金在腐蚀疲劳过程中的局部电化学行为。此外，开发适用于腐蚀疲劳实验的微电化学池，结合循环应力加载，将有助于更深入地理解腐蚀疲劳的微观机制。未来的研究还应关注如何通过优化合金成分、热处理工艺和涂层技术，进一步提高镁合金在腐蚀环境中的疲劳性能，从而推动其在航空航天、汽车和生物医学等领域的广泛应用。
