二维材料（如石墨烯、hBN）凭借致密的蜂窝晶格结构，被认为是金属防腐的 “终极方案”——纳米级厚度即可阻挡腐蚀介质侵入，远超传统环氧涂层的微米级需求。

然而实验发现：石墨烯涂层短期能将金属腐蚀速率降低 4-20 倍，但长期暴露后会因涂层 / 金属界面的电偶耦合加速腐蚀；

绝缘的 hBN 涂层虽热稳定性更优，却在部分体系（如 hBN/Cu）中表现出比石墨烯更高的腐蚀电流密度，传统静态机制完全无法解释。

核心矛盾聚焦于：金属→涂层的电子转移究竟由什么驱动？ 传统理论认为是 “静态功函数差异”，但计算表明二维涂层的功函数反而比 Cu、Ni 金属更小，理应发生反向电子转移，与实验现象完全相悖。

研究团队通过对 4 种典型异质结构（Gr/Cu、Gr/Ni、hBN/Cu、hBN/Ni）的第一性原理计算，推翻了静态机制的主导地位，提出了动态电动势机制，关键发现如下：

1. 静态功函数机制：看似合理，实则矛盾

传统观点认为 “石墨烯功函数高于金属，导致金属电子转移至涂层”.

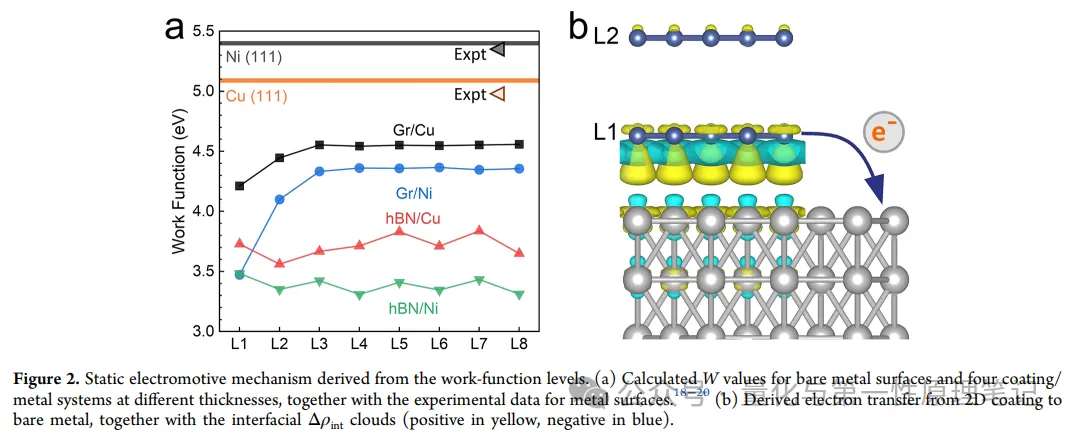

但本研究计算证实：无论是金属支撑的石墨烯还是 hBN 涂层，其功函数均比 Cu (111)、Ni (111) 低 0.5-1.7 eV；

静态电子势能差只会驱动 “涂层→金属” 电子转移，反而会保护裸露金属，与实验中 “涂层加速腐蚀” 的现象完全矛盾。

2. 动态阴极反应：ORR/HER 主导电子转移

研究发现，金属表面的阴极反应才是驱动电偶腐蚀的核心动力：

中性环境中，涂层 / 金属表面的氧还原反应（ORR） 会持续消耗电子（每分子 O₂消耗 4 个电子），形成 “电子空缺”，强制金属向涂层转移电子以补充，进而加速金属阳极氧化；

酸性环境中，部分体系（如 Gr/Ni）会发生析氢反应（HER） ，同样通过消耗电子驱动金属→涂层电子转移；

这一动态机制完美解释了 “涂层加速腐蚀” 的核心矛盾 —— 电子转移不是由静态势能差驱动，而是由持续的电化学反应 “主动索取” 电子。

3. 界面共价键：调控反应活性的 “关键纽带”

涂层与金属的界面作用并非简单物理吸附，而是存在显著的共价键合，其核心作用：

降低涂层功函数、提升表层导电性，为阴极反应提供电子传输通道；

增强 O₂、OH 等反应中间体的吸附稳定性，降低 ORR/HER 的反应能垒；

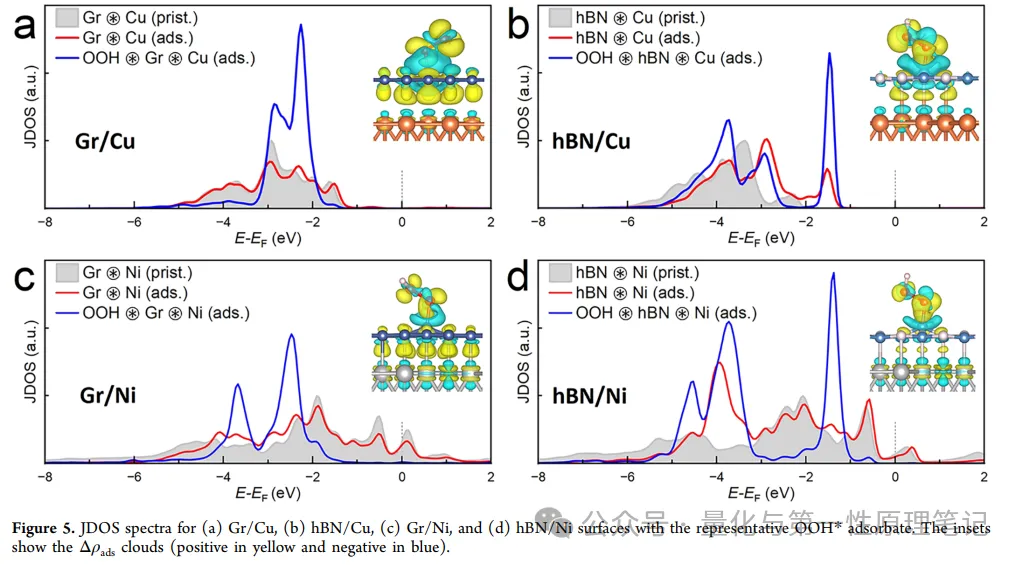

例：hBN 与 Ni 的界面共价键更强，O₂吸附能比石墨烯体系低 1.5 eV，导致 ORR 更易启动，因此 hBN/Ni 体系的腐蚀电流密度更高。

4. 理论与实验：完美契合的 “双重验证”

通过模拟 ORR/HER 的自由能曲线，结合动力学修正，计算得到的腐蚀电位（E_corr） 与不同环境（中性、酸性）下的实验值高度吻合：

中性溶液中，ORR-4e 路径主导，计算 E_corr 与实验值偏差小于 0.05 V；

酸性溶液中，Gr/Ni 体系因 HER 主导，计算 E_corr（-0.02 V）与实验值（-0.07~0.16 V）精准匹配；

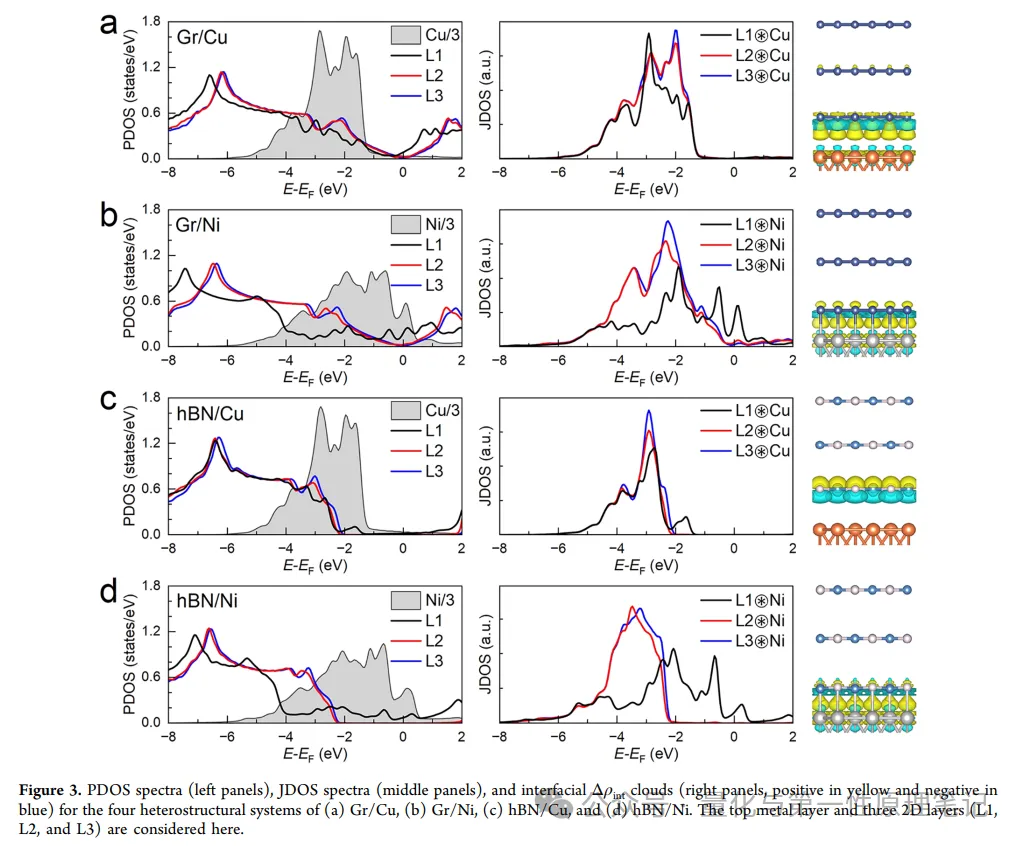

涂层厚度也会影响腐蚀活性：双层石墨烯的第二层与金属无共价键，ORR 活性显著降低，腐蚀抑制效果比单层更优，与实验现象一致。

本研究采用密度泛函理论（DFT）结合 Quantum ESPRESSO 软件包，构建了贴近实验的计算模型：

金属基底：Cu (111)、Ni (111) 表面（最易生长二维涂层的晶面）；

涂层模型：1-8 层石墨烯 /hBN，模拟实际生长中的厚度差异；

关键计算：功函数（含偶极修正）、反应中间体自由能、电子态密度（PDOS/JDOS）、界面电荷分布；

环境模拟：采用连续介质溶剂模型复刻水溶液环境，结合 Pourbaix 图分析 pH 依赖的反应稳定性。

这项研究不仅澄清了长期以来的机制困惑，更提供了明确的优化方向：

调控界面键合：削弱涂层与金属的共价作用，降低 ORR/HER 活性；

优化涂层厚度：采用双层及以上结构，抑制表层阴极反应；

缺陷修复：封堵涂层 vacancies、晶界等腐蚀介质通道，同时减少阴极反应活性位点；

拓展体系：将动态机制推广至更多二维材料 / 金属异质结构，指导新型防腐涂层研发。

这项工作的核心贡献在于首次量化证实了动态阴极反应（ORR/HER）在二维涂层电偶腐蚀中的主导作用，推翻了静态功函数机制的传统认知。通过电子结构分析与电化学热力学模拟的结合，不仅完美解释了实验矛盾，更为二维材料在防腐领域的实际应用提供了坚实的理论支撑。

未来，随着对复杂环境（如海洋、高温）下反应机制的深入探索，二维材料有望真正实现 “纳米厚度、长效防腐” 的应用目标，为精密机械、微电子等领域带来革命性突破！
