长期以来，医用镁合金的腐蚀控制研究遵循两大传统路径：合金化设计（调控第二相）与表面改性（构筑外部屏障）。然而，合金化可能引入生物毒性担忧，而涂层存在界面结合与长期稳定性问题。我们能否从材料本征的“加工-组织-腐蚀响应”链条中，找到一个兼具生物安全性与性能稳定性的内源性调控点？

 近期发表于CE的研究，系统揭示了热轧速度这一关键工艺参数，如何通过精准调控动态再结晶（DRX）程度与第二相分布，进而主宰腐蚀产物膜的原位形成机制与自修复能力，最终实现降解行为的根本性优化。这不仅是一项工艺研究，更是对医用镁合金“降解可控性”设计理念的一次重要范式创新。

一、 传统局限与本研究的核心突破

现有研究的盲区

1. 工艺参数聚焦不全：大量研究关注轧制温度、压下量，而将轧制速度简化为“生产节拍”，其作为关键热力学/动力学变量的科学价值被严重低估。

2. 机制链条断裂：过往研究多孤立地关联“组织”与“腐蚀速率”，但对介于二者之间的腐蚀产物膜这一“动态界面层”的形成过程与微观结构缺乏原位、动态的解析。

3. 稀土合金体系的特殊性认识不足：Gd、Y等多稀土元素的加入，显著改变了析出相的热力学与动力学，传统基于AZ或WE系列合金的工艺规律可能不再适用。

   本研究的创新性定位

本研究将热轧速度提升为核心科学变量，构建了一条完整的机制链：
轧制速度 → 热-力耦合条件 → DRX程度与第二相分布 → Mg²⁺溶出/局部微环境 → 腐蚀产物膜组分、结构与致密性 → 最终降解模式与速率

这一链条的打通，意味着我们能够通过一个外部可控的工艺参数（速度），实现对体内降解行为这一复杂电化学过程的间接但精准的“编程”。

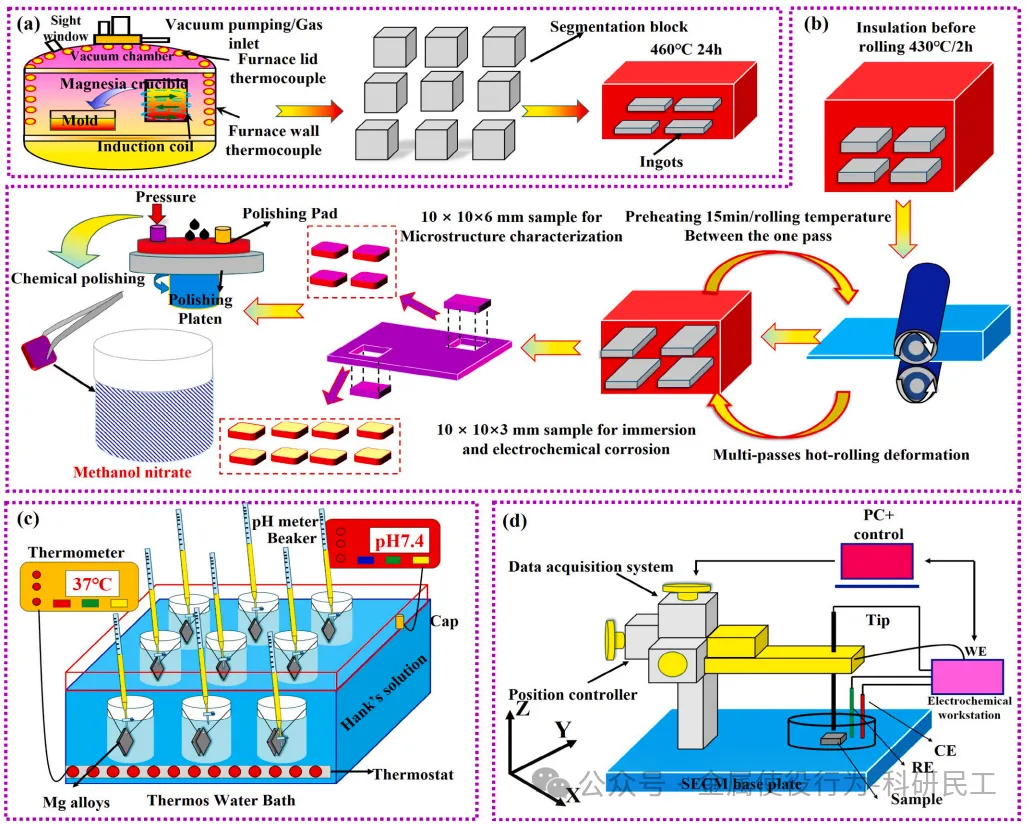

图1. 所研究合金的制备与测试流程示意图：(a) 原始合金熔炼；(b) 多道次轧制变形；(c) 失重测试；(d) 局部扫描电化学测试。

图2. 经不同轧制速度处理后的研究合金SEM形貌与成分：(a) 10 米/分钟；(b) 20 米/分钟；(c) 30 米/分钟；(d) 40 米/分钟；(e) 成分分析。

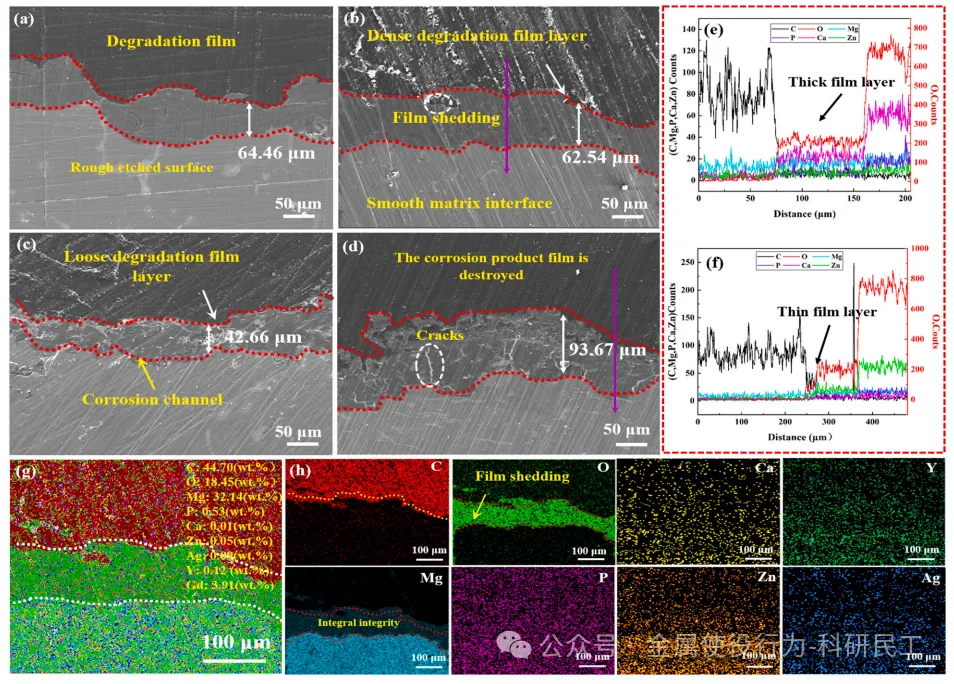

图3. 不同轧制速度（10、20、30、40 米/分钟）下热轧镁合金的截面形貌 (a-d)，以及相应的线扫描分析：(e) 20 米/分钟；(f) 40 米/分钟，以及总元素 (g) 和单一元素 (h) 的元素分析。

二、 深度解析：20 m/min 为何成为“魔法窗口”？

本研究的关键创新发现在于，最优耐蚀性并非出现在最快或最慢的轧制速度下，而是存在于一个动态平衡点（20 m/min）。其背后的深层科学原理在于对以下三个竞争过程的精细调控：

1. 创新机理一：动态再结晶（DRX）的“完全性”与“均匀性”协同

• 低速（10 m/min）：热激活不足，DRX不完全。组织中残留大量变形孪晶与位错缠结，形成高密度晶体缺陷网络。这些缺陷成为Cl⁻快速渗透的通道和微电偶腐蚀的活性阳极点。

• 高速（30-40 m/min）：变形产热剧增，热量无法及时耗散，导致局部温升过高。这反而抑制了DRX的形核，引发晶粒异常长大和第二相在晶界的过热聚集。组织从“均匀细化”转向“混杂与粗化”。

• 最优速度（20 m/min）：热输入与散热速率达到最佳匹配，为完全、均匀的DRX提供了理想条件。获得细小、等轴的再结晶晶粒，且第二相（如Mg₂₄(Gd/Y)₅）以纳米尺度弥散分布。均匀细晶意味着更均匀的电极电位和更慢的整体阳极溶解速率。

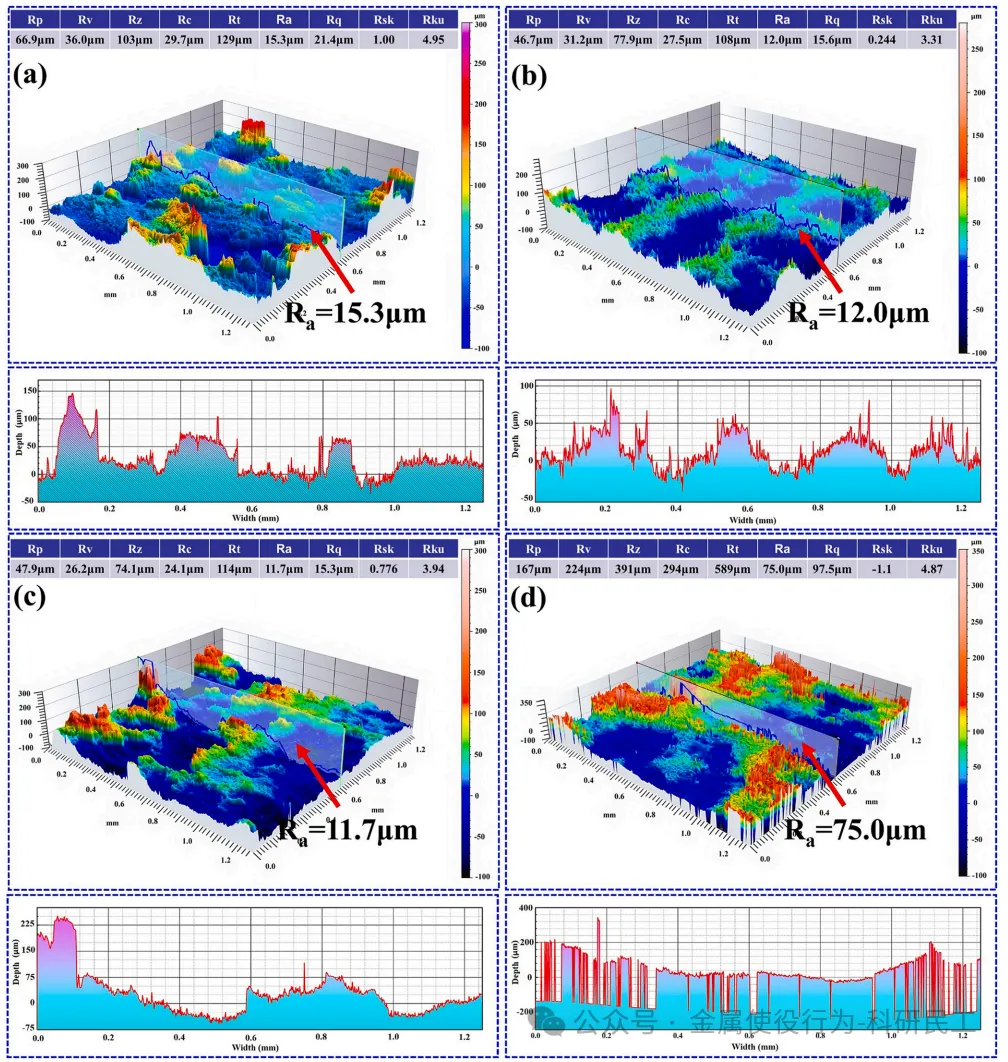

  图4. 不同热轧速度下热轧镁合金在汉克氏电解液中浸泡5天后的三维腐蚀形貌：(a) 10 米/分钟；(b) 20 米/分钟；(c) 30 米/分钟；(d) 40 米/分钟。

2. 创新机理二：从“腐蚀产物”到“自修复膜层”的功能跃迁

本研究通过XPS、SEM-EDS mapping等先进表征，首次清晰揭示了最优样品表面膜层的多组分、梯度化结构：

• 内层：以Mg(OH)₂为主，提供基础屏障。

• 外层/填充物：富含Ca、P的难溶性盐（CaCO₃, CaHPO₄, MgHPO₄），其来源是Hank’s溶液中的Ca²⁺、HPO₄²⁻与腐蚀微区升高的pH环境。

• 关键发现：在20 m/min样品表面，这些Ca-P化合物并非随机沉积，而是优先在微裂纹和孔隙处成核、生长，实现了对膜层缺陷的原位主动修复。

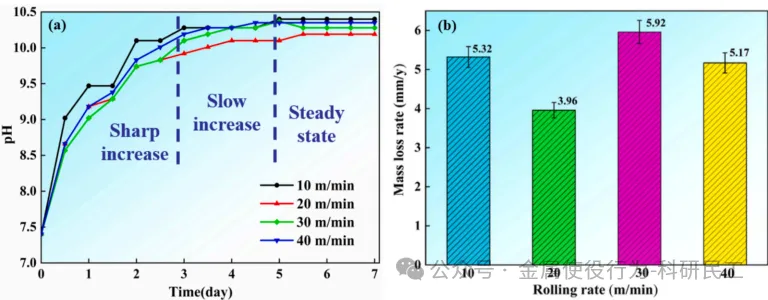

其根源在于均匀组织创造的理想微环境：均匀的Mg²⁺溶出导致局部pH值升高更平缓、更持久，为溶液中的Ca²⁺、HPO₄²⁻离子提供了充分扩散并与OH⁻、CO₃²⁻反应的时间与空间，从而形成致密、完整的复合膜层。而组织不均的样品，Mg²⁺的剧烈爆发式溶出导致pH剧烈波动，只能形成疏松、易脱落的Mg(OH)₂，且无暇整合Ca、P元素。

3. 创新机理三：SECM原位揭示“局部腐蚀-修复”动态博弈过程

研究采用扫描电化学显微镜（SECM）对腐蚀过程进行时空分辨率的原位监测，这是一大方法创新。

• 初期：表面活性点电流较高，对应Mg的初始溶解。

• 中期：电流分布先扩散后收敛。表明Cl⁻的局部攻击启动了点蚀，但随后，从腐蚀点溶出的Mg²⁺与体液离子在周围形成的修复性沉积物，反而“愈合”了活性点，使电流回落，腐蚀扩展受阻。

• 长期：最优样品展现出电流分布的高度均质化和低值稳定化，直观证实了其“均匀腐蚀”模式及膜层的动态稳定能力。

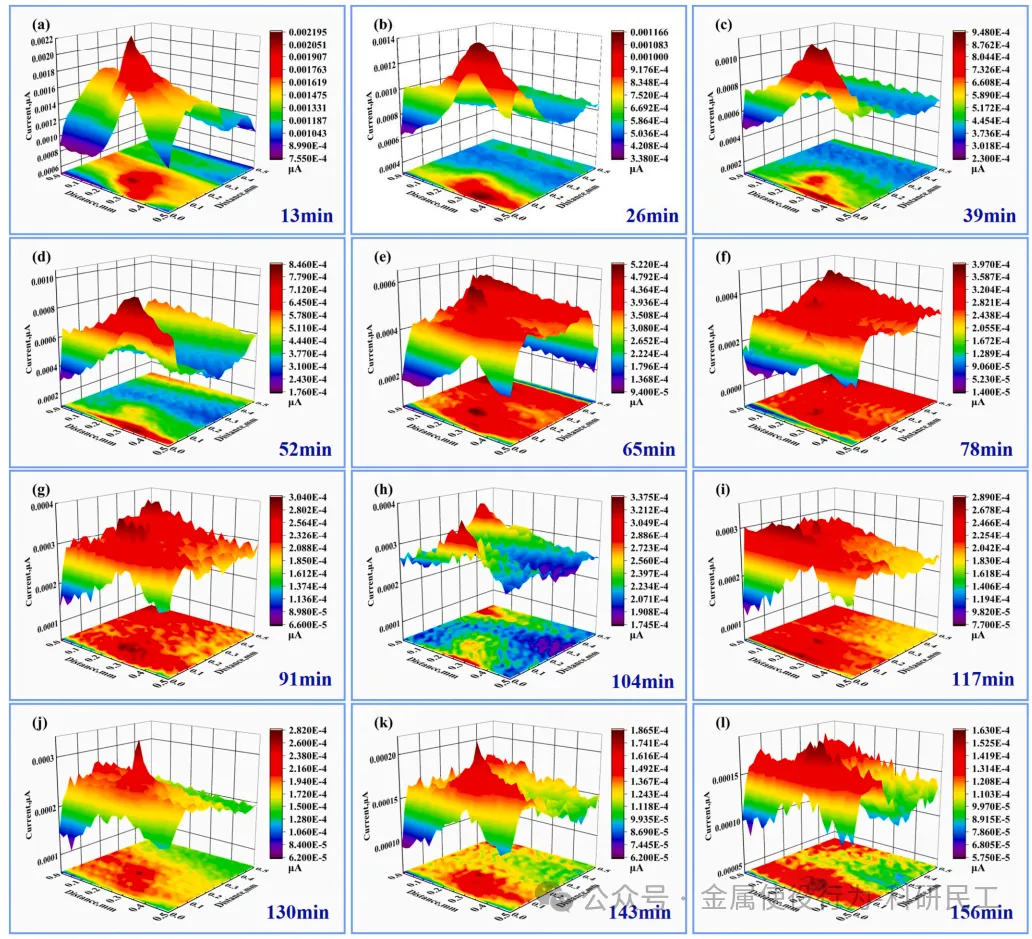

  图5. 轧制速度为20米/分钟的热轧Mg-Gd-Y-Ag-Zn合金在汉克氏溶液中浸泡不同时间后的局部扫描电化学腐蚀形貌：(a) 13分钟；(b) 26分钟；(c) 39分钟；(d) 52分钟；(e) 65分钟；(f) 78分钟；(g) 91分钟；(h) 104分钟；(i) 117分钟；(j) 130分钟；(k) 143分钟；(l) 156分钟。

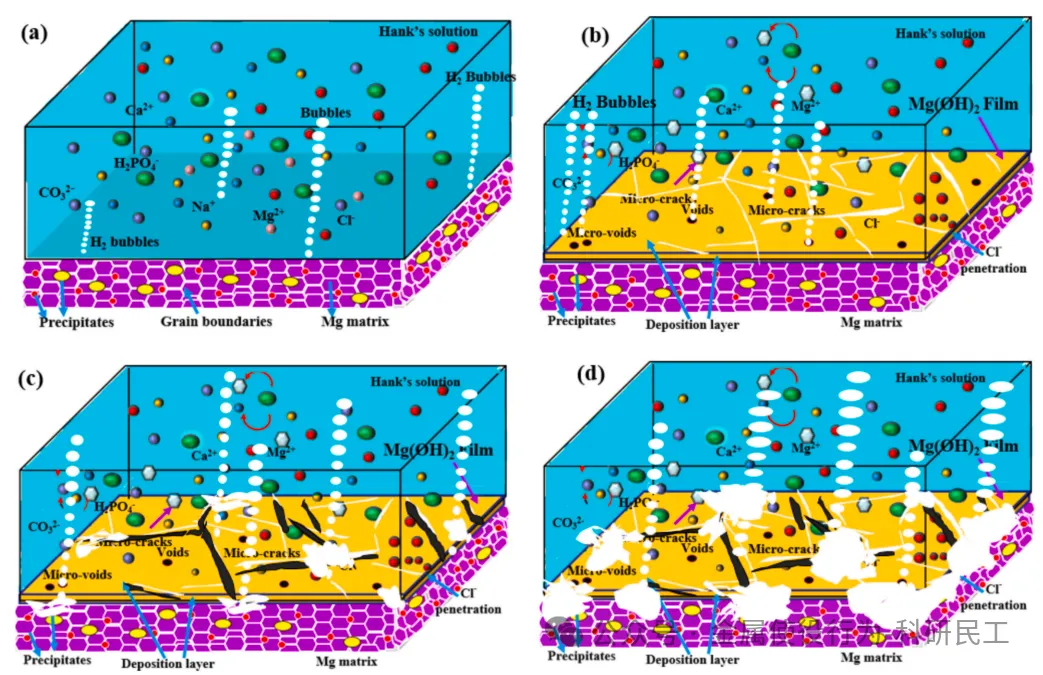

图6. 热轧镁合金在不同阶段的降解过程示意图：(a) 初始浸泡阶段；(b) 腐蚀层形成阶段；(c) 降解稳定阶段；(d) 快速腐蚀阶段。

本研究的价值远超出一个最优工艺参数的发现，它提供了全新的研发工具箱和设计哲学：

1. 从“静态涂层”到“动态原位膜”的设计思维转变：未来的表面工程不应仅着眼于植入前施加一个“外罩”，而应致力于通过基体组织设计，激发并引导体内环境在材料表面自主构建一个稳定、具有修复功能的生物矿化层。这是一种更智能、更仿生的策略。

2. “工艺-组织-性能”数据库的构建与AI预测：本研究明确了轧制速度这一关键变量。未来可整合温度、道次、应变速率等多参数，结合机器学习，建立医用镁合金热加工图谱，反向设计出目标降解曲线所需的工艺窗口。

3. 为新型合金设计提供工艺支撑：对于日益复杂的多组元医用镁合金（如Mg-Zn-Ca-Sr，Mg-RE-Zn等），本研究的机制表明，任何新合金成分的开发，都必须与特定的热加工工艺“捆绑”验证，以确保其组织能达到诱发“良性”腐蚀产物膜的状态。

4. 推动标准化与临床评价：建议在未来的医用镁合金材料标准（如ASTM，ISO）中，不仅规定成分和力学性能，还应将能够诱导形成富含Ca/P腐蚀产物膜的微观组织特征作为一项重要的内在质量评价指标。
