近日，我国科研团队在高性能钛合金领域取得重大突破，通过多尺度化学异质性工程，成功开发出一种兼具超高阻尼性能与优异力学强度的钛合金，打破了传统结构材料中“高阻尼必低强度”的性能互斥定律。

该研究由北京航空航天大学肖文龙教授领衔，以Engineered chemical heterogeneity overcomes the strength and damping trade-off in titanium alloys为题发表于Journal of Materials Science & Technology，为航空航天、精密仪器等领域对减振与承载一体化材料的迫切需求提供了全新解决方案。

文末点击“阅读原文”跳转至原文

### 01 振动与噪声：工程领域的“隐形杀手”

机械振动与噪声不仅影响设备精度与可靠性，还会导致结构疲劳、人体不适等严重后果。从航空发动机叶片到精密医疗器械，从高速轨道交通到精密仪器仪表，无不迫切需求既能有效减振又能承载负荷的先进材料。

然而，传统高阻尼合金（如镁合金、锰铜合金、铸铁等）虽具有良好减振性能，其强度却普遍低于650 MPa，难以满足主结构件要求。而高强度钛合金如Ti-6Al-4V，其阻尼性能（tanδ ≈ 0.012）又远远不足。

这就像是要找一位既是重量级拳王，又是芭蕾舞大师的选手——两种能力在物理机制上本质冲突。

### 02 突破之道：设计“化学异质性”分级结构

研究团队创新性地提出了一种多尺度化学异质性策略，通过在Ti-36Nb-0.9O（wt.%）合金中构建双域分级结构，成功协调了阻尼与强度之间的内在矛盾。

该结构由条带状（α+β）区域与单一β相区域交替排列构成：

- （α+β）区域：富含超细等轴α析出相（约600 nm），显著提升材料强度；

- 单一β区域：维持高氧、高铌成分，为超高阻尼性能提供基础。

### 03 微观揭秘：自旋分解与氧原子“定向迁移”

通过球差校正电镜与第一性原理计算，研究人员揭示了其超高阻尼性能的物理本质：

在单一β区域中，热-动力学调控诱发了自旋分解，形成纳米尺度的β/β′成分波动。这种“海绵状”纳米结构（域尺寸约10 nm）有效局域约束氧原子，并降低其扩散能垒，从而显著增强Snoek弛豫效应——一种源于间隙原子在晶格中定向跃迁的阻尼机制。

传统Snoek弛豫的阻尼峰值一般在0.02–0.04，而我们通过成分波动设计，将其提升至0.104，这是前所未有的。

### 04 力学性能：强度与塑性的完美协同

该合金在室温下表现出卓越的综合力学性能：

- 屈服强度：1090 MPa - 延伸率：23%

其强度较均质结构提升25%，而塑性仅轻微下降。研究表明，这种优异性能源于异质变形诱导（HDI）强化、间隙固溶强化与析出强化的三重协同作用。

更重要的是，分级结构通过调控β相稳定性梯度，实现了变形机制的时序激活：

- （α+β）区域优先发生应力诱导马氏体相变；

- 单一β区域依次启动位错滑移与机械孪生。

这种“多机制协同变形”有效协调了不同区域之间的应变分配，避免了早期局部破坏。

### 05 实际应用：从航空航天到生物医疗

该材料的密度仅为4.86 g/cm³，兼具轻量化、高强度、高阻尼三大特性，在以下领域具有广阔应用前景：

- 航空航天：发动机叶片、机翼结构件，同时满足减重与减振需求；

- 精密仪器：光学平台、测量设备基座，提升系统稳定性；

- 生物医疗：骨科植入物，降低关节磨损与异物感；

- 高端装备：高精度机床、机器人关节，兼顾刚性与动态性能。

### 06 结语：材料设计新范式的胜利

我们的工作证明，通过精准调控材料的化学异质性，可以打破传统性能权衡，实现过去认为不可能兼具的属性组合。这不仅是一款新合金的成功，更是一种材料设计新范式的胜利。

关键结果速览

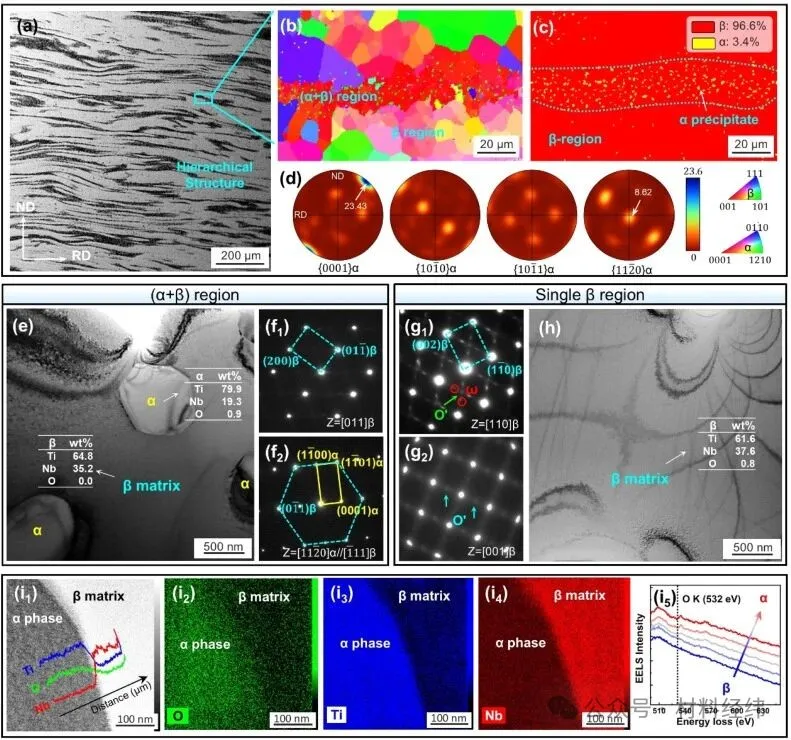

Microstructure of Ti-36Nb-0.9O alloy with hierarchical structure. (a) SEM image viewed on the longitudinal section.

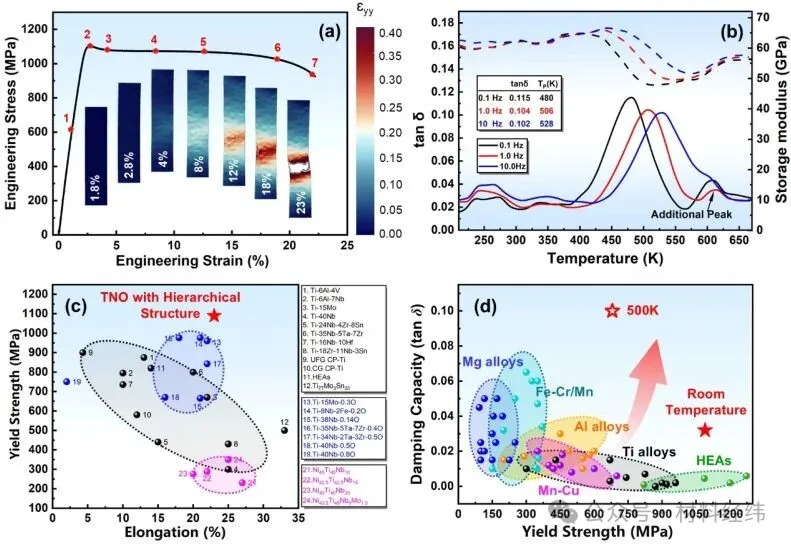

Mechanical and damping properties of the Ti-36Nb-0.9O alloy. (a) Tensile properties of hierarchical structure alloy.

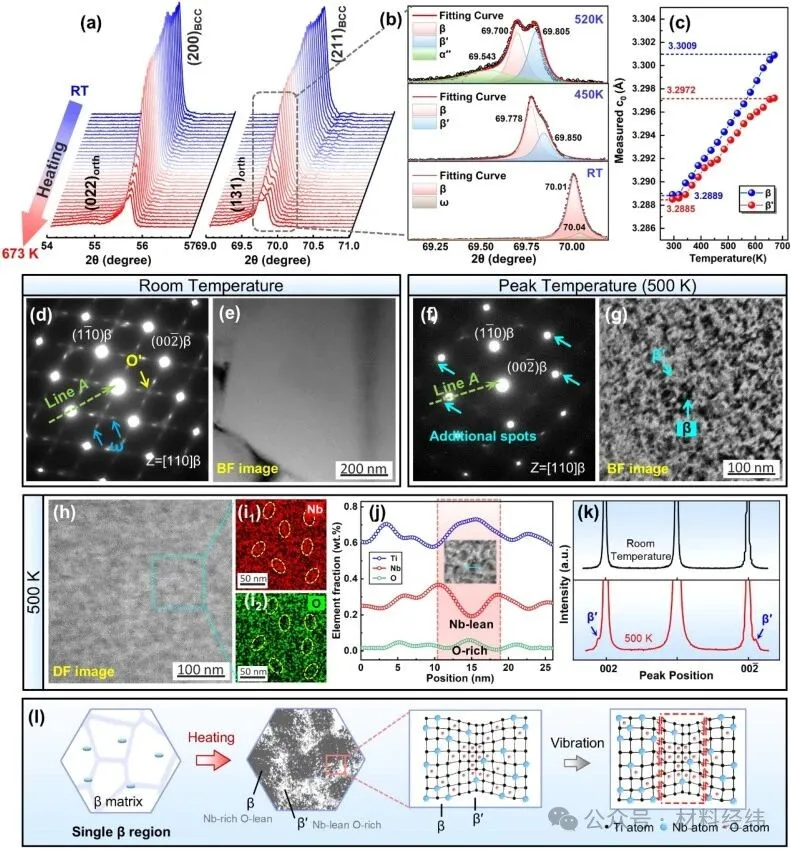

 (a) In-situ XRD patterns of the sample between RT and 673 K. (b) Enlargement of the (211)_β peak profile and the fitting curve. (c) The measured lattice parameters at different temperatures. (d and e) SAED and BF image at RT. (f and g) SAED pattern and BF image of the sample heated to 500 K. (h) Dark field (DF) image at 500 K. Element distribution of (i₁) Nb and (i₂) O. (j) Line-profile analysis showing periodic concentration modulation. (k) Diffraction intensity distribution along Line A. (l) Schematic diagram of the damping mechanism.

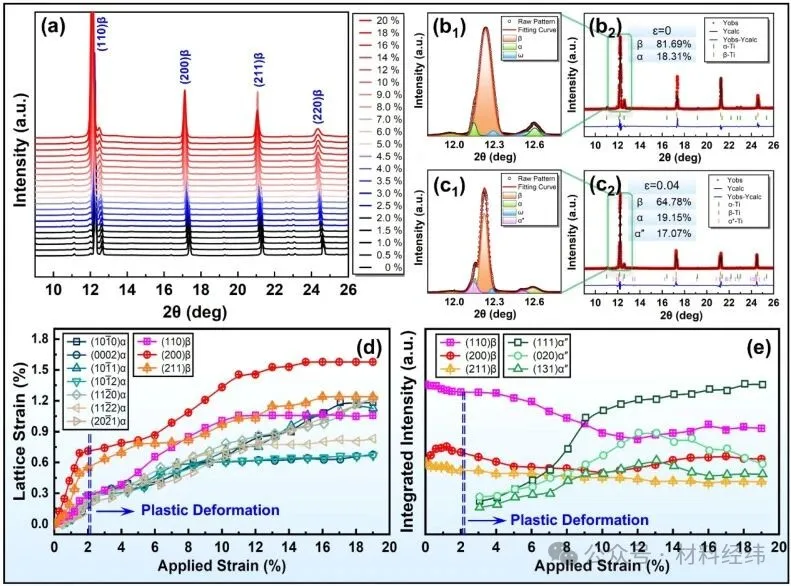

In Situ synchrotron radiation diffraction monitoring of tensile deformation.

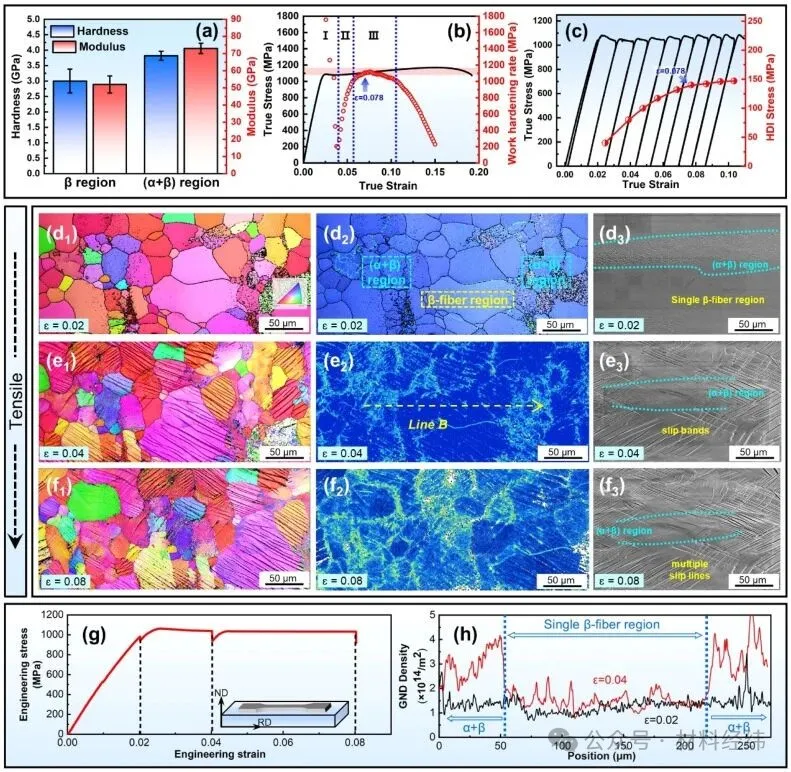

Hardening mechanisms from geometric dislocation density and heterostructures in tensile testing.

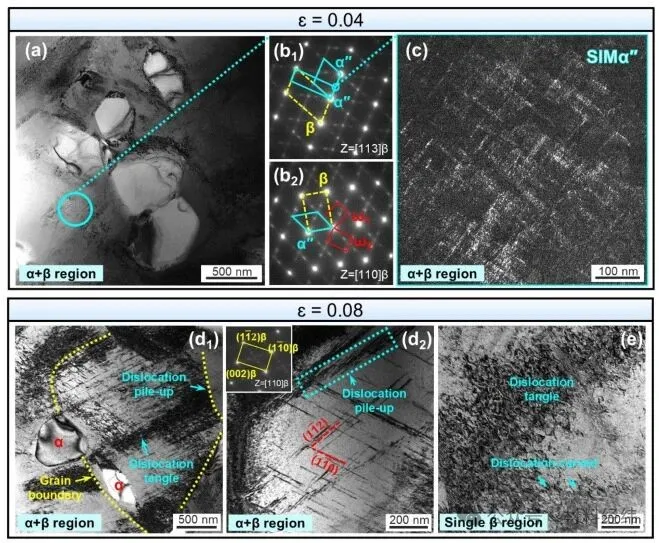

Comparative TEM analysis of two regions in a hierarchical structure under various tensile strains.

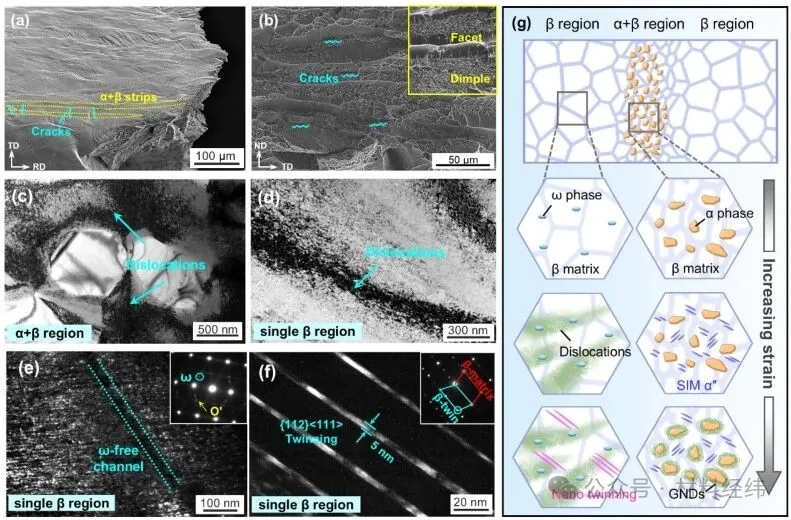

TEM analysis of hierarchical structure after fracture. SEM image of fracture morphology along (a) TD-RD direction and (b) TD-ND direction.
