一、概要

本文档由甲醇协会发布，旨在系统评估各类金属及合金在纯甲醇服务环境（如储存、运输、加工设备）中的腐蚀相容性，为材料选择提供技术指导。核心关注腐蚀机制、合金性能及应用场景适配性，并通过相容性评级（A/B/C）帮助行业选择合适材料。

二、纯甲醇环境的腐蚀特点

1. 腐蚀环境复杂性

   • 纯甲醇为极性溶剂，可能溶解微量水、氯化物、硫化物等杂质，引发点蚀、缝隙腐蚀、应力腐蚀开裂（SCC） 等问题。
   • 金属离子溶出（如Fe、Cu）可能污染甲醇或加速设备老化，影响系统安全性和寿命。

2. 关键失效模式

   • 应力腐蚀开裂（SCC）
     奥氏体不锈钢（如304/316）在氯化物存在下易发生。
   • 氢脆
     碳钢、低合金钢在高温高压氢环境中可能脆化。
   • 钝化膜破坏
     钛合金在无水甲醇中无法形成稳定氧化膜，导致快速腐蚀。

三、主要合金类型及兼容性评级

（按应用场景与合金类别分类，核心数据源自文档表1（见原表））

1. 碳钢与低合金钢

• 应用场景
  管道、储罐、压力容器、阀门。
• 代表合金
  • ASTM A106 Grade B无缝管（管道，评级A，腐蚀速率<0.02 in/yr）；
  • ASTM A516 Gr. 70钢板（压力容器，评级A）；
  • 1Cr-½Mo低合金钢（高温管道，评级A）。
• 优势：成本低、易加工；

• 局限：需控制杂质（如氯化物），避免氢脆。

2. 不锈钢

3. 镍基合金与高耐蚀合金

• 代表合金
  • Hastelloy C276
    （54Ni-16Mo-15Cr）：评级A（腐蚀速率<0.002 in/yr），适用于强腐蚀性环境（如含卤化物甲醇）。
  • Monel 400
    （67Ni-33Cu）：阀门、传感器部件，评级A，抗应力腐蚀。
• 优势：耐极端腐蚀，寿命长；
• 局限：成本高，加工难度大。

4. 其他金属及合金

• 铝合金
  如6061（储罐浮顶），评级B（腐蚀速率0.02-0.05 in/yr），需避免氯化物污染。
• 铜合金
  青铜（ASTM B148）、黄铜（ASTM B16），适用于阀门，评级A（<0.02 in/yr），但需控制 dezincification（脱锌腐蚀）。
• 钛合金
  禁止用于无水甲醇，需2-10%水以促钝化，否则发生灾难性SCC。
• 铸铁
  球墨铸铁（ASTM A536）用于阀门，评级A，但需涂层防护。

四、材料选择关键原则

1. 环境适配性：

   • 干燥甲醇避免钛合金；含氯化物时优先双相不锈钢或Hastelloy。
   • 低温环境（<-50°F）选用3%镍钢（如ASTM A352 LCB）。

2. 工艺要求：

   • 焊接场景优先低碳不锈钢（如304L），避免敏化。
   • 高压设备选用Cr-Mo合金钢（如ASTM A387 Gr. 22）。

3. 成本与寿命平衡：

   • 常规储存选用碳钢（A评级）；苛刻工况（如高温+杂质）升级为镍基合金。

五、局限性与注意事项

• 数据不确定性
  兼容性评级基于供应商图表，实际应用需结合具体工况（如温度、污染物）验证。
• 腐蚀机制复杂性
  需综合评估均匀腐蚀、局部腐蚀（点蚀、SCC）及机械失效（疲劳、蠕变）。
• 标准参考
  推荐遵循ASTM、ASME等规范，如ASTM A106（碳钢管道）、ASTM B575（Hastelloy板材）。

六、总结

纯甲醇环境中，碳钢、316L不锈钢、Hastelloy C276 为最常用材料，分别覆盖低成本常规场景、中等腐蚀场景及极端腐蚀场景。材料选择需严格匹配应用场景（储存/运输/加工）、环境参数（温度、杂质）及寿命要求，必要时通过腐蚀测试验证性能。

核心建议：优先选用评级A的合金（如316L、Monel 400），避免钛合金在无水甲醇中使用，铝合金需控制氯化物含量。

注：以上内容总结自甲醇协会发布文件-Compatibility of Metals & Alloys in Neat Methanol Service

扩展阅读——

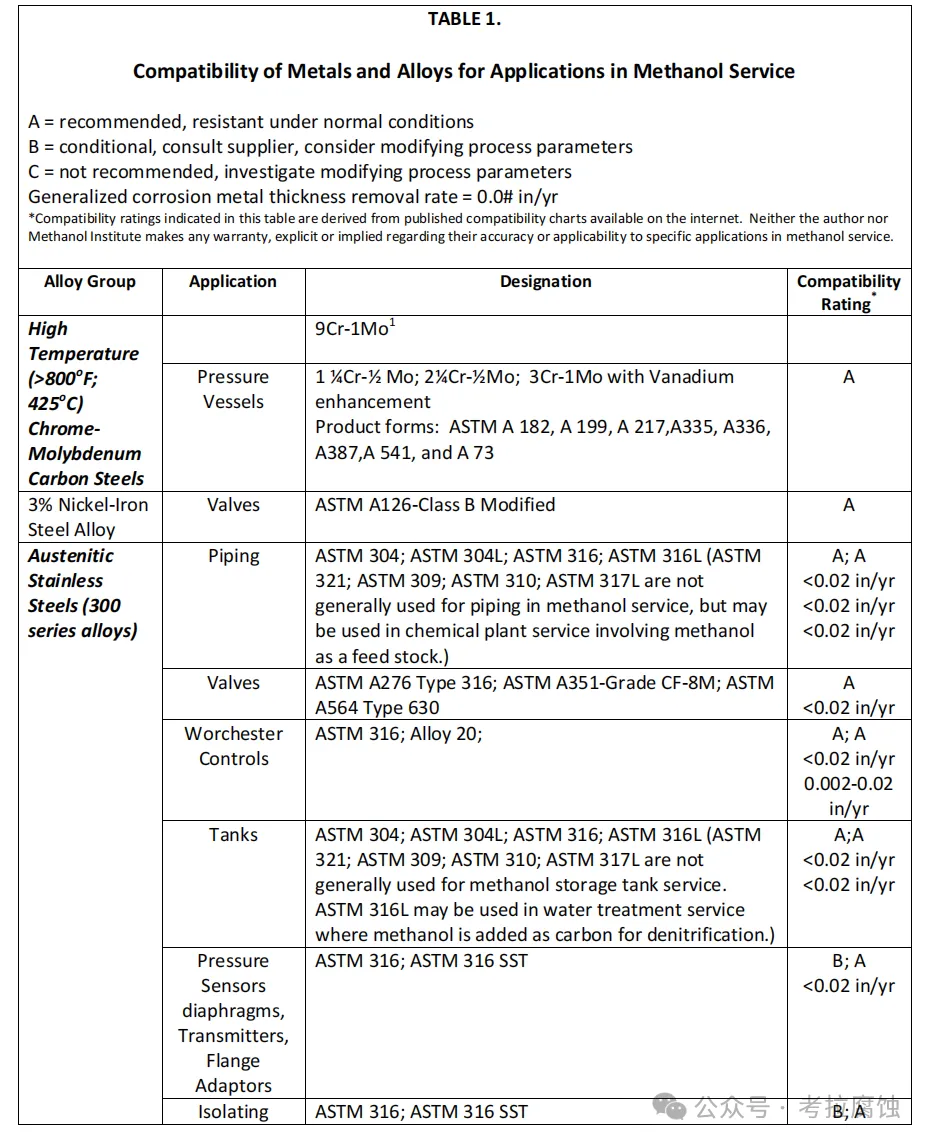

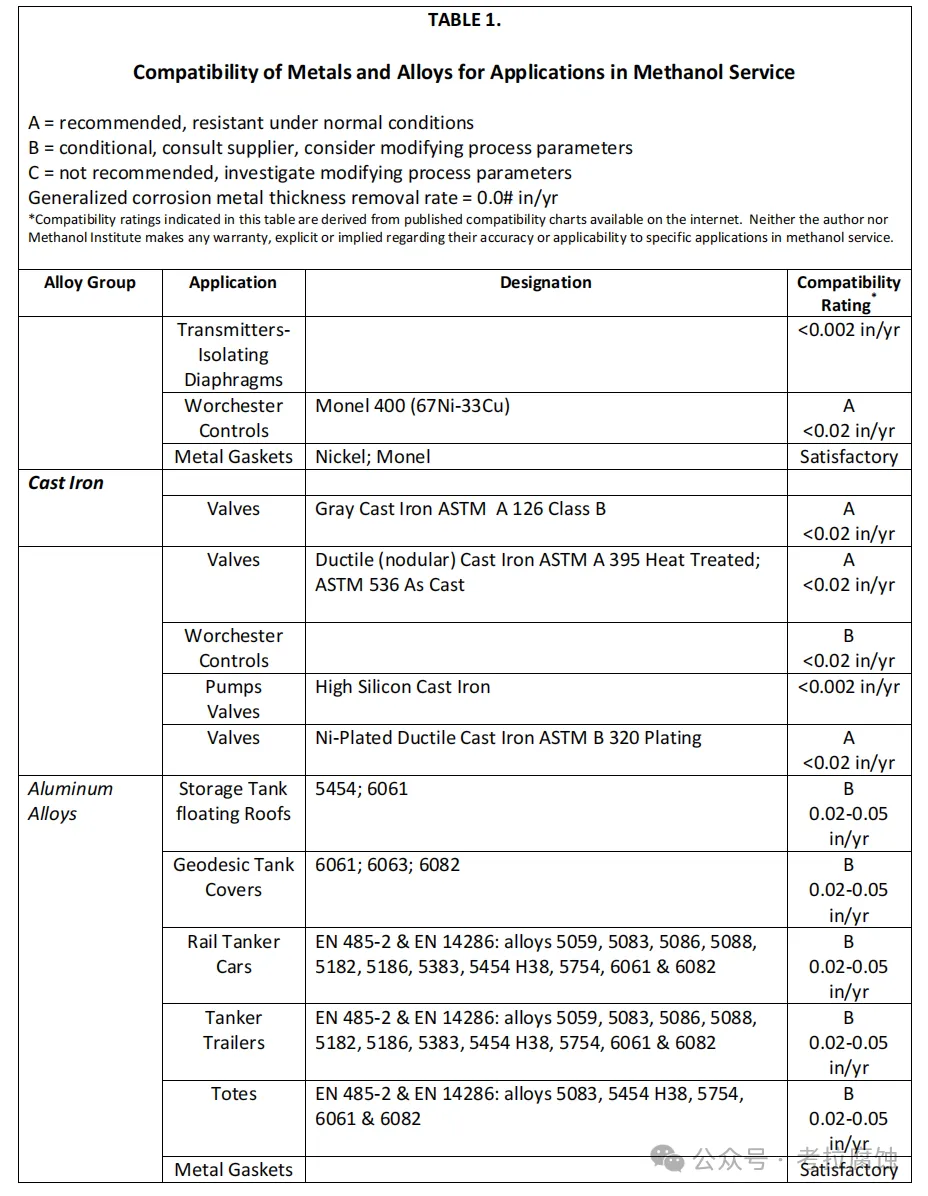

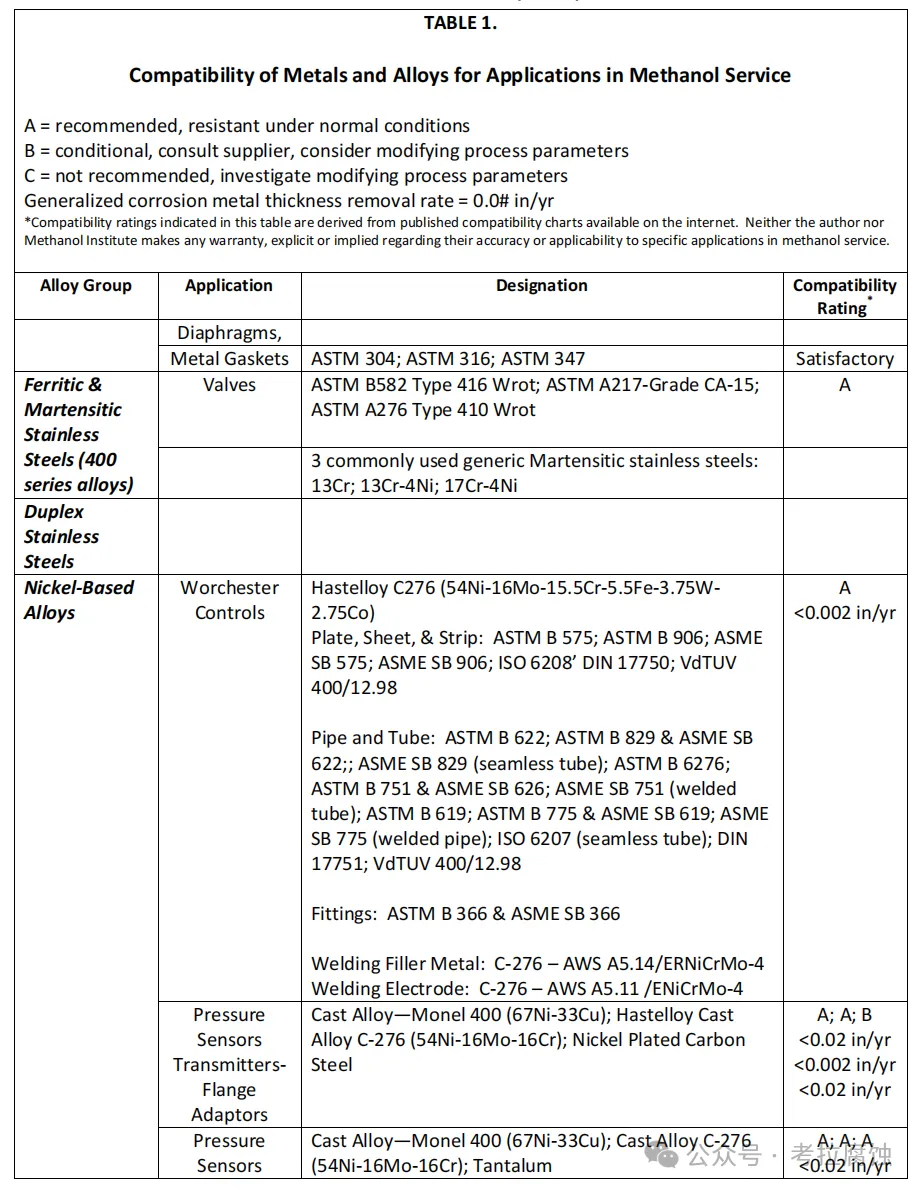

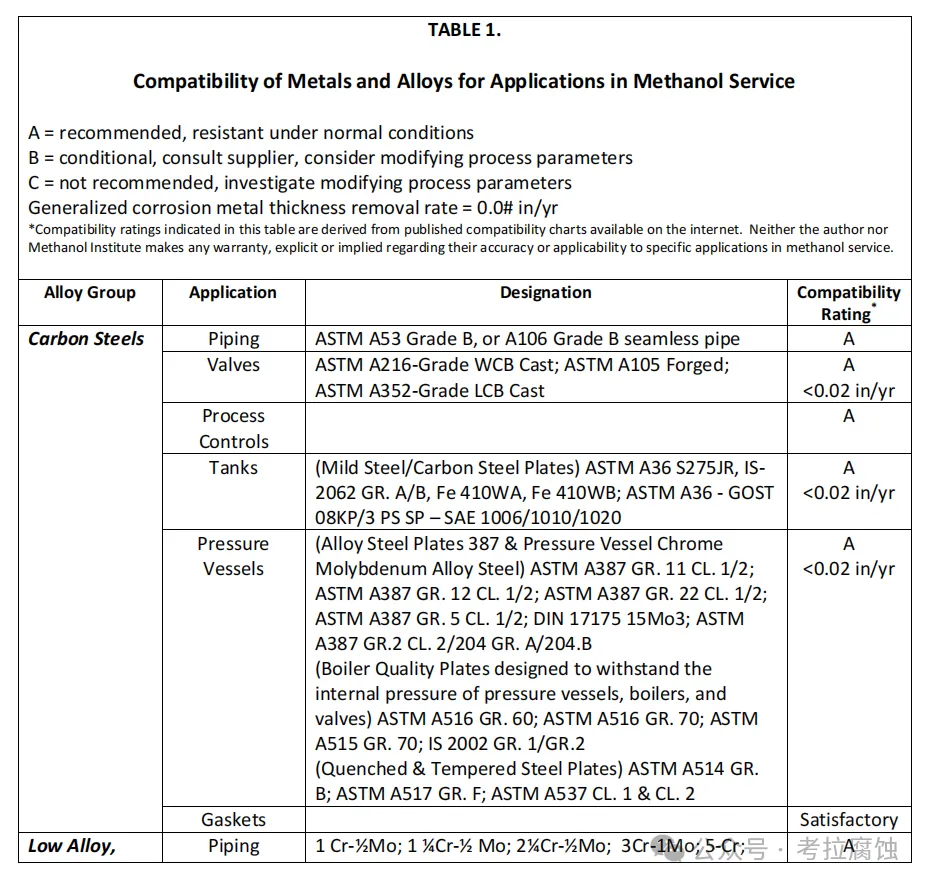

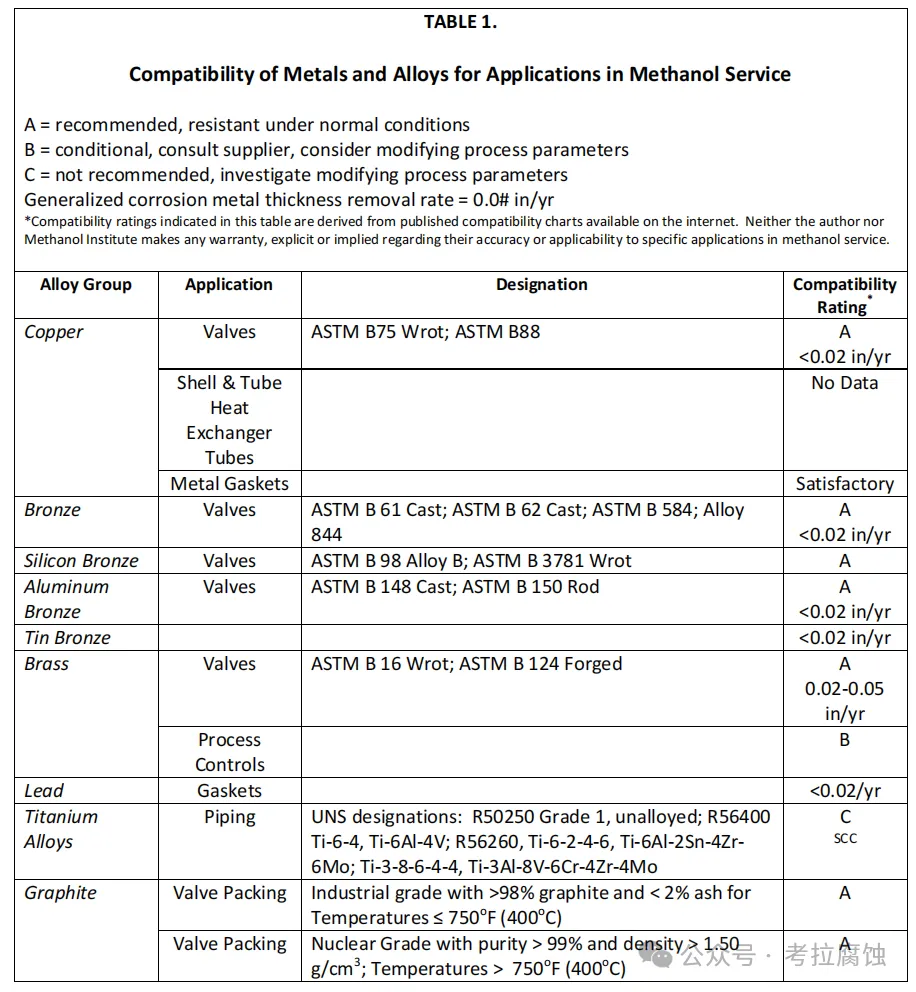

表1 金属及合金在纯甲醇环境中的相容性

Table1 Compatibility of Metals & Alloys in Neat Methanol Service

碳钢和低合金钢

高温铬钼钢、低合金钢等
