钛合金是目前应用最为广泛的合金体系之一，其因为低密度和优异耐腐蚀性，在航空航天和医疗等对轻质高强及耐蚀提出较高需求的领域备受青睐。但传统钛合金同样面临着众多合金体系所面对的核心问题——即如何追求更高水平的强塑协同。与应用更为广泛的钢相比，钢通过异质微观结构协调（如TRIP和TWIP效应）可实现高强度和高塑性。但钛基系统缺乏类似的微观结构多样性，如高强度钛合金Ti-6Al-4V的屈服强度与抗拉强度比值（YS/TS）常高于0.83，加工硬化率低、均匀延伸率不足，限制了其成形性和应用范围，尽管通过热处理或成分调整可部分改善性能，但提升空间仍然有限。

澳大利亚墨尔本大学的研究团队在《Scripta Materialia》期刊上发表了题为“Superior titanium from hybridised microstructures-a new strategy for future alloys”的研究论文。团队通过选择性激光熔化（SLM）技术混合Ti-6Al-4V（Ti-64）和Ti-5Al-5V-5Mo-3Cr（Ti-5553）两种钛合金，创造出一种新型钛合金（HYTA），实现了高强度（>1200MPa）、高均匀延伸率（>11%）和优异加工硬化率的完美结合，性能超越传统钛合金，甚至媲美第三代先进高强度钢。

文章链接：

https://doi.org/10.1016/j.scriptamat.2025.117068

【核心内容】

研究以“微观结构混合”概念，通过SLM技术将α/β型Ti6-4和β型Ti-5553合金的粉末混合，在超高速冷却（~10⁶-10⁸ K/s）下保留各自微观结构，形成块状分布的β相和α′马氏体相。这种混合微观结构（HYTA）并非简单的相复合，而是协同变形，实现了三阶段加工硬化行为：阶段I低加工硬化、阶段II高加工硬化（n=0.63）、阶段III软化。YS/TS比值低至0.6，显著优于传统钛合金，且可通过热处理有选择性地进一步调控性能。

图形摘要

【研究方法】

团队通过等离子体雾化法制备了各50wt.%的Ti-64和Ti-5553粉末，两种粉末机械混合后进行SLM打印，单次打印层厚30μm、激光功率为200W，最终获得密度>99.5%的试样（HYTA），随后团队设计了两种热处理路径：（1）在920℃保温20min水淬；（2）在（1）之后又在600℃保温 3min并水淬。通过拉伸测试评估样品的力学性能，微观结构采用SEM、EBSD、TEM和EPMA等手段表征。

【研究成果】

① 力学性能突破

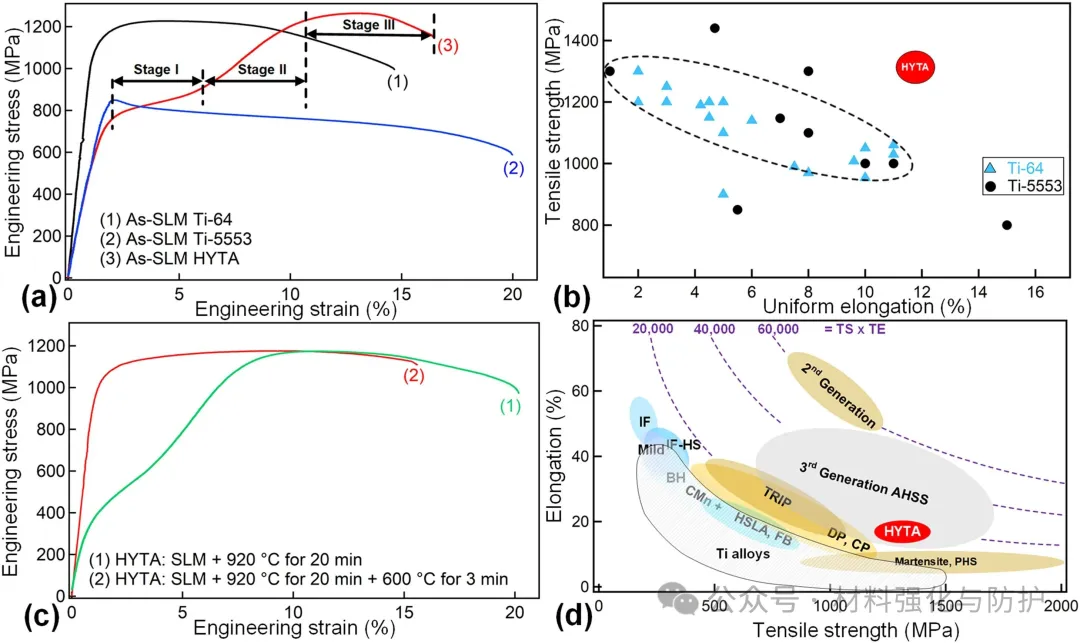

HYTA合金的屈服强度约800MPa，抗拉强度达1200-1300MPa，均匀延伸率约13%，远优于组成HYTA的单一钛合金，同时920℃保温并水淬后，合金的屈服强度降至370MPa，但总延伸率提升至20%；而进一步热处理之后，屈服强度升至1100MPa，且依旧保持良好的延伸率，这种可调性使HYTA在强度-延展性平衡上媲美第三代先进高强度钢。

HYTA的拉伸力学性能及其与现有材料的对比

② 微观结构协同机制

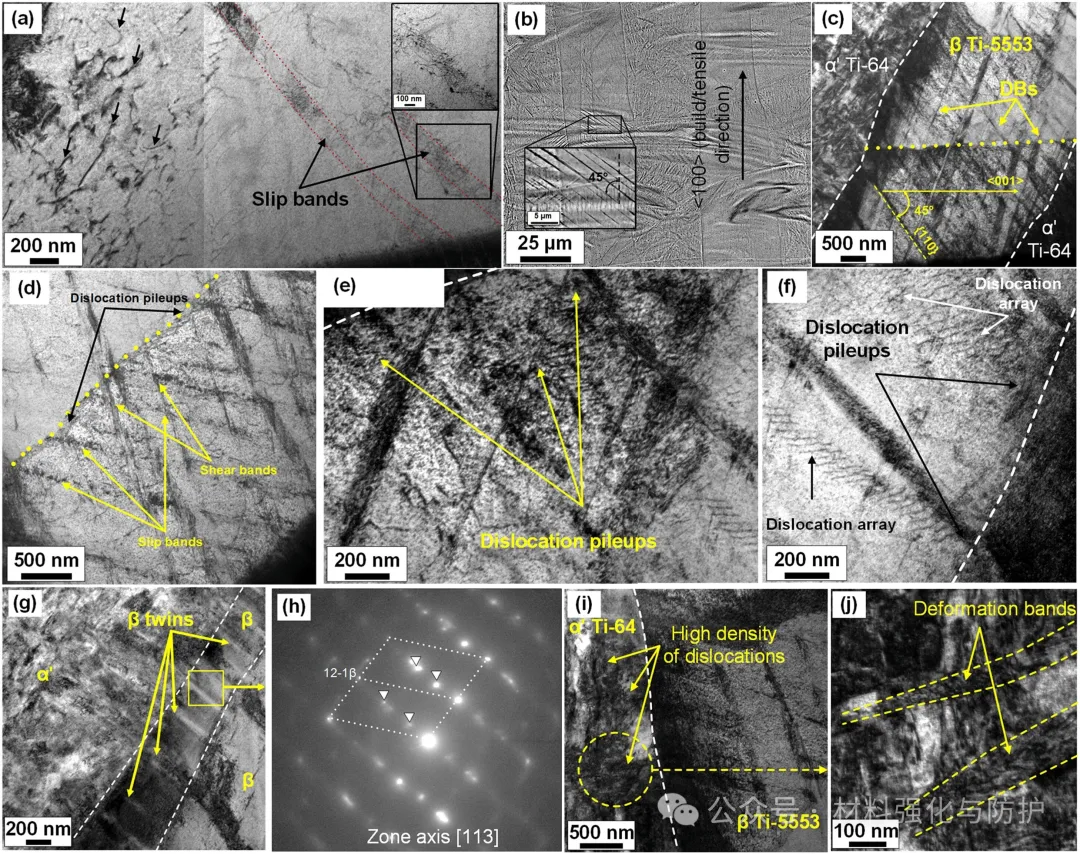

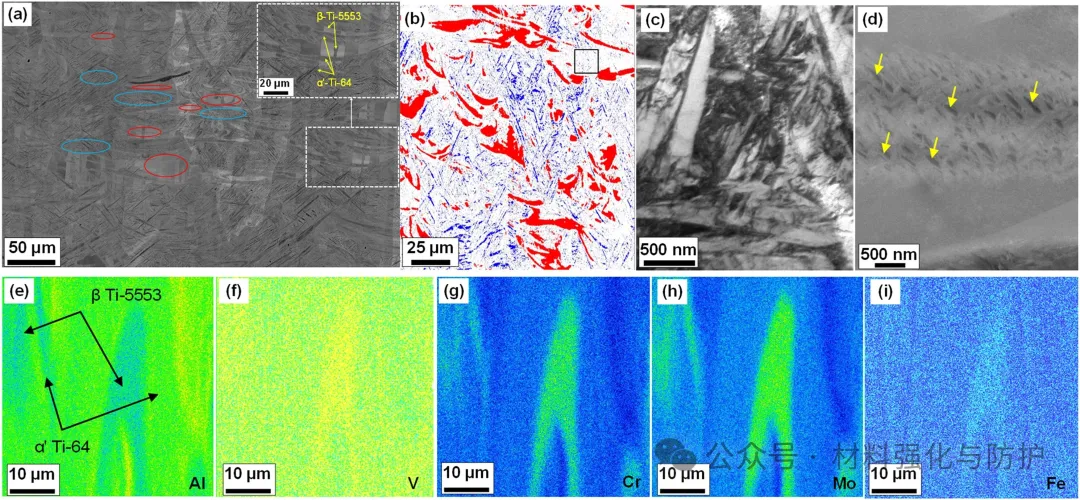

HYTA由均匀分布的Ti-5553提供的β相和Ti-64提供的α'相组成，且界面处β稳定元素浓度相对更低，这能够促进界面处的协调变形，在变形过程中，位错先在较软的β相中启动，形成{110}β滑移带，随后触发α'相塑性变形，并通过孪生缓解界面应变集中，实现变形转移。

HYTA的异质微观结构构成与元素分布

③ 变形行为与强化机制

在变形的阶段II，高密度位错阵列和变形带在β相中形成，并在界面处堆积，触发α'相中位错增殖和滑移带穿透，诱导合金的高加工硬化水平，孪生能够确保变形从β相平滑转移至α'相，从而避免发现早期断裂。

HYTA在多阶段拉伸变形中的微观机制演变

④ 热处理调控与断裂行为

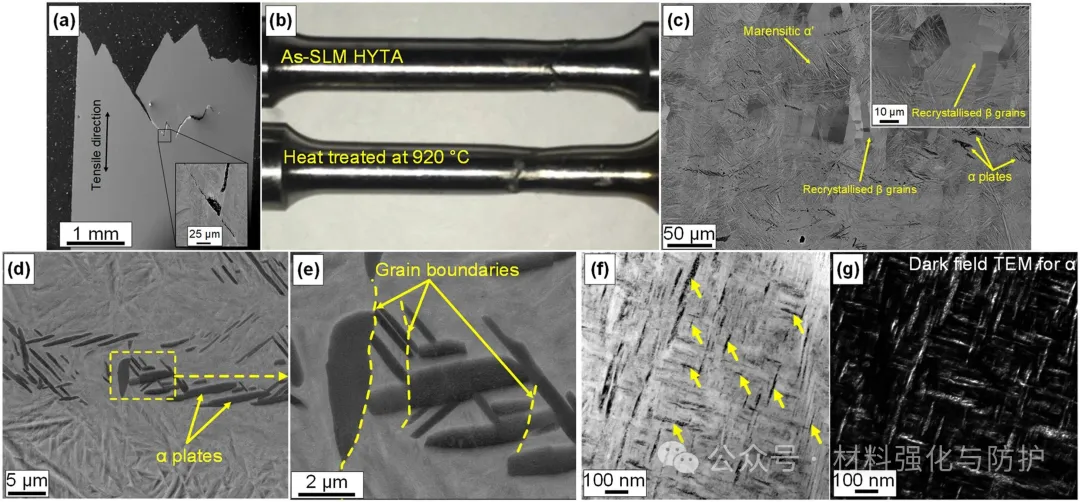

再看920℃保温的过程中，HYTA合金中的β相再结晶，这使得SLM导致的<100>β织构被消除，从而使热处理后的HYTA合金在变形过程中减少应变集中程度，宏观变现为塑性有所提高，将该状态的HYTA合金进一步在600℃处理后，合金开始析出纳米α相，β区得到强化，合金的强度提升。对合金的断裂分析同样显示，SLM状态的HYTA合金沿最大剪切应力方向开裂，而热处理后颈缩有明显改善。

热处理对HYTA断裂形貌与微观结构的优化作用

【总结与展望】

研究的策略突破了传统合金设计局限，通过SLM实现钛合金微观结构协同，赋予HYTA高强度、高延展性和可调性能，HYTA在轻量化和耐腐蚀应用场景中潜力巨大，有望推动航空航天、生物医学等领域的材料创新。
