空心微球（如空心玻璃微珠、空心陶瓷微珠）凭借其独特的低密度、中空结构及优异的物理化学性能，已成为涂料行业功能性填料的核心选择。其应用不仅解决了传统填料在性能提升与成本优化间的矛盾，更推动了涂料向轻量化、高性能化、环保化方向演进。

空心微球密度极低（0.12–1.60g/cm³），添加5%质量分数即可使涂料体积增加25%–35%，显著降低单位体积成本。例如，在美缝剂中以空心玻璃微珠替代重质碳酸钙，密度降低20%，树脂用量减少15%，成本下降20%–30%，同时保持力学性能稳定。其球形结构作为“固体润滑剂”，改善施工流动性，减少飞边、挂流等问题。

氧化铁（Fe₂O₃）具有优异的化学稳定性、机械强度和光学性能，使其成为各种应用的合适选择者。除了帮助涂料轻质应用外，还可以提高涂层超疏水性能和超疏水涂层的耐久性。

内蒙古科技大学周晨亮团队研究团队通过系统调控水热反应中的葡萄糖浓度（0.1-1.0mol/L），发现其浓度梯度对Fe₂O₃微球的形貌演化具有决定性作用。

在低浓度（0.1mol/L）下，葡萄糖作为还原剂与Fe³⁺发生氧化还原反应，生成实心Fe₂O₃纳米颗粒；随着浓度提升至0.5mol/L，葡萄糖分子在高温高压下发生碳化，形成碳壳模板，同时诱导Fe³⁺在模板表面定向聚集，最终通过奥斯特瓦尔德熟化（Ostwald ripening）形成空心结构；当浓度进一步升高至1.0mol/L时，过量的葡萄糖导致碳壳过度生长，反而抑制了空心结构的形成，转而生成多孔碳包覆的Fe₂O₃复合结构。

这一发现颠覆了传统“模板法”需依赖外部硬模板的局限，通过葡萄糖浓度这一单一变量，实现了从实心到空心、再到复合结构的精准可控合成。研究团队负责人表示：“葡萄糖在此过程中扮演了双重角色——既是碳源构建模板，又是还原剂调控反应动力学，这种‘一材双用’的策略为绿色化学合成提供了新思路。”

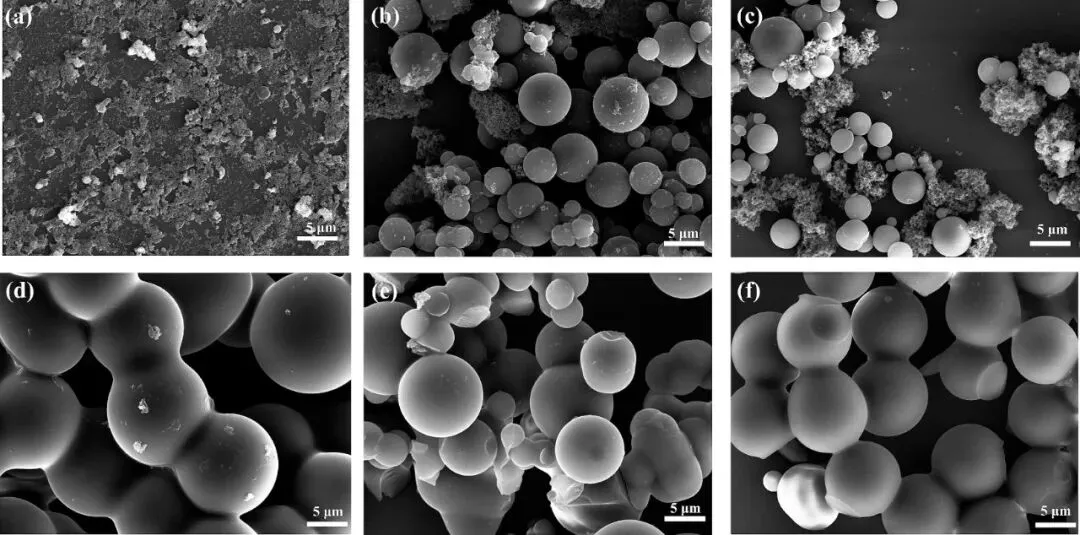

(a)C-0.09、(b)C-0.27、(c)C-0.45、(d)C-0.9、(e)C-1.35和(f)C-1.8的SEM图像。

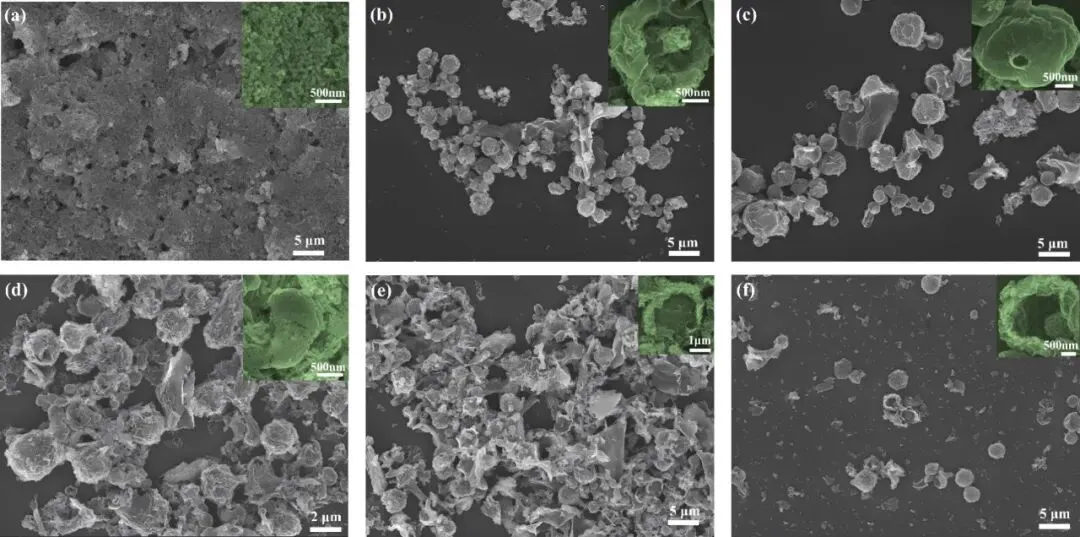

(a)Fe-0.09、(b)Fe-0.27、(c)Fe-0.45、(d)Fe-0.91、(e)Fe-1.35和(f)Fe-1.8的SEM图像。

• 成核阶段：Fe³⁺与葡萄糖分子通过静电作用吸附，在高温下发生还原反应，生成Fe₂O₃纳米晶核；




• 模板生长：葡萄糖分子在晶核表面碳化，形成厚度约20nm的碳壳，同时Fe₂O₃纳米晶持续在碳壳表面沉积；




• 空心化：内部未反应的Fe³⁺通过扩散作用迁移至碳壳表面，留下空腔，最终形成直径约500nm、壳层厚度约50nm的均匀空心微球。

中空内部可以降低材料的密度，这有利于轻质应用。中空微球的薄壳提供了较大的表面积，可以为疏水基团提供更多的接枝位点，从而增强对水分子的排斥力，有助于提高超疏水性能。中空结构可以起到缓冲作用，保护纳米颗粒免受外部环境因素的影响，从而提高超疏水涂层的耐久性。
