突破“强度-塑性”死局！巧用“平面滑移”，

造出韧性翻倍的3D打印钛合金

在材料科学领域，强度和塑性往往如同鱼与熊掌，难以兼得。尤其是对于通过3D打印制造的高强钛合金，一个长期困扰科学家的难题是：一旦强度突破1GPa，其均匀延伸率往往不足2%，极易发生早期颈缩断裂。然而，来自西安交通大学，金属研究所和河北工业大学的马恩-马英杰-郑仕健教授强强联合团队近日在《Acta Materialia》发表突破性研究Precipitate-tailored planar slip delivers unprecedented ductility in high-strength β-titanium alloys，通过“析出相调控平面滑移”策略，成功在维持千兆帕级强度的同时，将均匀延伸率提升至17%，总延伸率高达30%，实现强度与塑性的“双赢”。

文末点击“阅读原文”跳转至原文

 一、困境：高强度的代价是“脆”

3D打印（增材制造）技术为制造复杂形状的钛合金构件提供了前所未有的自由度，尤其在航空航天、生物医疗等领域潜力巨大。然而，打印出的钛合金虽然强度高，却常常因为一种被称为“平面滑移” 的变形模式而导致塑性严重不足。

什么是平面滑移？我们可以将其想象为一场“交通堵塞”：在材料内部，位错（晶体中的线缺陷，负责塑性变形）沿着某些特定平面集中滑移，形成狭窄的滑移带。这些滑移带如同单一车道上的车流，一旦受阻，应变便高度集中，导致材料迅速软化、颈缩，最终断裂。

在传统的高强β-钛合金中，富含Fe、V等元素会促使纳米尺度的ω析出相形成，而这些ω相正是诱发平面滑移的“元凶”。其结果就是：材料虽然强度高，但在拉伸实验中，应力-应变曲线在达到峰值后迅速下降，均匀延伸率极低（<2%），严重限制了其工程应用。

 二、破局：当“平面滑移”遇上“α析出相”

既然无法避免平面滑移，能否“化敌为友”，利用它来实现高塑性？

研究团队提出了一个颠覆性的思路：不阻止平面滑移，而是通过引入第二相析出物，使其在传播过程中“被迫”发生位错反应，从而激发应变硬化能力。

他们选用了一种名为 Ti-3Al-6V-6Fe-2Zr（Ti3662） 的β-钛合金作为模型材料，通过激光粉末床熔融技术进行3D打印。打印后的合金中已存在大量ω相，确保了平面滑移的主导地位。

关键一步在于后续的热处理工艺：

- 两步法热处理（730°C + 680°C）：在β基体中引入尺度约660纳米的α片层析出相。

- 一步法热处理（525°C）：形成更细小（约50纳米）、更高体积分数（47%）的α相。

 三、机理：位错“变身记”带来硬化奇迹

微观结构分析揭示了一个精妙的变形机制：

在两步热处理样品（730/680-Ti3662） 中，β基体中的平面滑移位错（类型为1/2a<111>）在遇到α相时，并非被阻挡，而是穿透界面，进入α相内部。在这个过程中，发生了两类关键的位错反应：

1. 转化为<a>位错：在几何相容性高的条件下，β相中的滑移转化为α相中较易滑移的<a>型位错，维持塑性流动。

2. 激发<c+a>位错：在特定取向下，β相的滑移会激发α相中难以运动的<c+a>型位错。

> <c+a>位错是六方最密堆积结构中的“全能型”位错，能沿c轴方向提供应变，但其运动需要极高的临界分切应力，因此它们移动缓慢，易于缠结、增殖。

正是这些“步履蹒跚”的<c+a>位错，在滑移带内不断积累，产生了强烈的背应力硬化效应，显著提升了材料的应变硬化能力。其结果就是：颈缩被大幅推迟，均匀延伸率从1.6%跃升至17%，而总延伸率仍保持在30%的高水平。

四、性能：纪录是如何被打破的？

- 韧性王者（730/680-Ti3662）：

 - 屈服强度：~1055 MPa - 均匀延伸率：~17% - 总延伸率：~30%

 - 这是目前所有报道的千兆帕级3D打印钛合金中，均匀延伸率和总延伸率的最高值，实现了“强度不减，韧性翻倍”。

- 强度王者（525-Ti3662）：

 - 屈服强度：~1595 MPa（目前所有3D打印钛合金中的最高值）

 - 总延伸率：~5.1%（在如此高强度下仍具可观塑性）

 - 其超高强度主要归因于细小的α相带来的强烈析出强化。

 五、启示：一种普适的合金设计策略

这项研究的意义远不止于一款高性能钛合金的诞生。它揭示了一种适用于所有以平面滑移为主导的合金体系的协同强化策略：

1. 利用一种析出相（如ω相）诱发平面滑移，保证塑性流动能力；

2. 引入另一种析出相（如α相）与滑移带相互作用，激发高硬化能力的位错类型（如<c+a>位错）。

通过调控第二相的种类、尺寸、分布，研究人员可以在“强度-塑性”图谱上自由定位，实现从“超高强度”到“超高塑性”的多种性能组合。

六、结语：当“脆弱”的滑移带被赋予“韧性”

这项由中国团队引领的研究，打破了“平面滑移必然导致低塑性”的传统认知。通过精巧的微观结构设计，他们让原本“脆弱”的滑移带在穿越异质界面时，催生出新的硬化机制，从而在千兆帕的强度级别上，实现了前所未有的塑性水平。

这不仅为下一代航空航天、生物植入等高强韧钛合金的研制开辟了新路径，也为更多面临“强度-塑性”trade-off困境的金属材料提供了可复制的设计范式。

关键结果速览

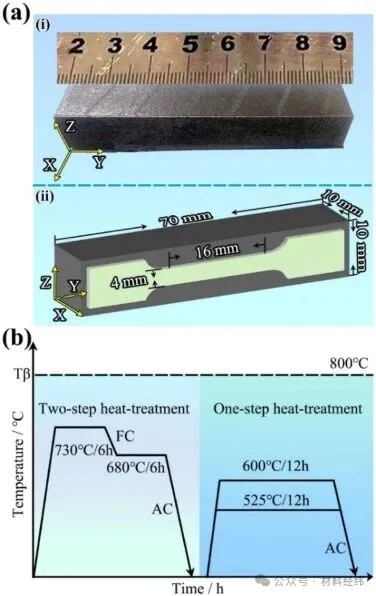

Fabrication of as-printed Ti3662 alloys and corresponding heat-treatments.

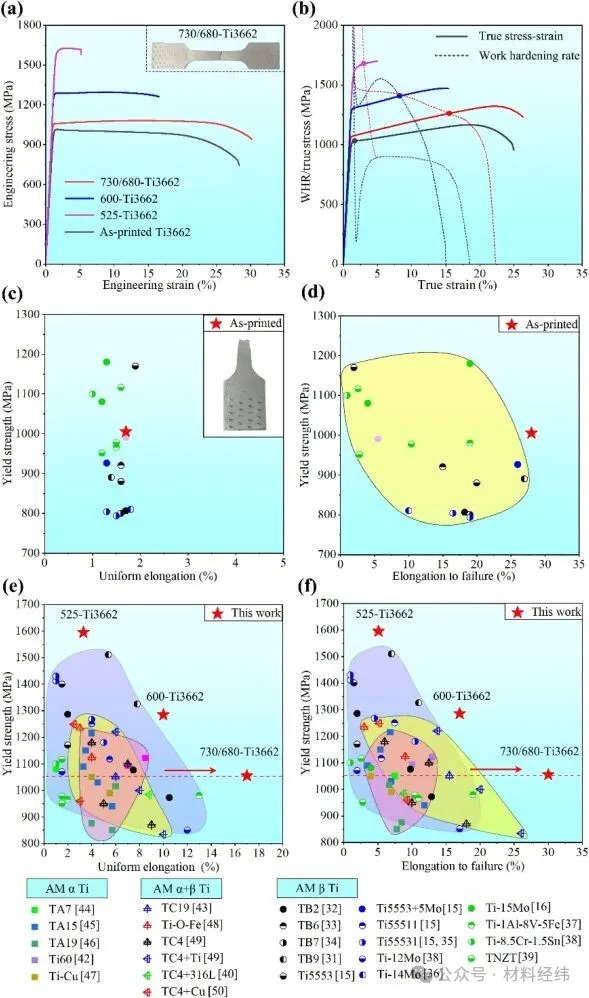

Tensile properties of the present Ti3662 alloys and other reported AM Ti alloys.

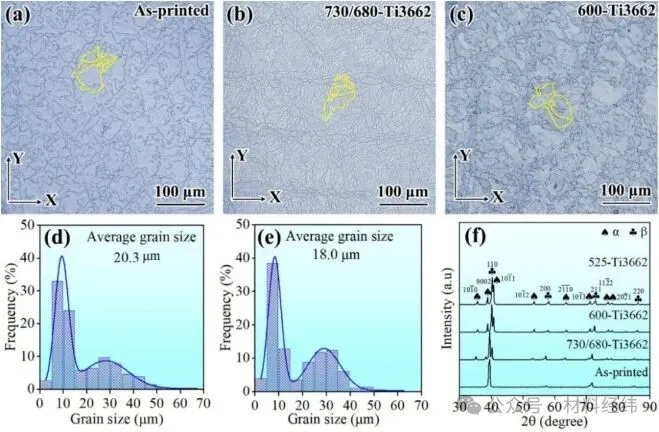

Microstructures and phases analyses of the as-printed and heat-treated Ti3662 alloys.

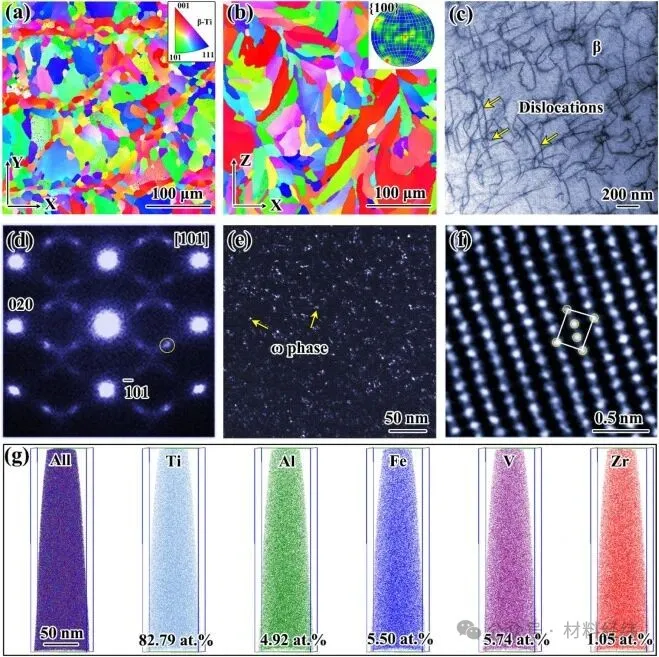

Microstructures of the as-printed Ti3662 alloy before the tensile testing.

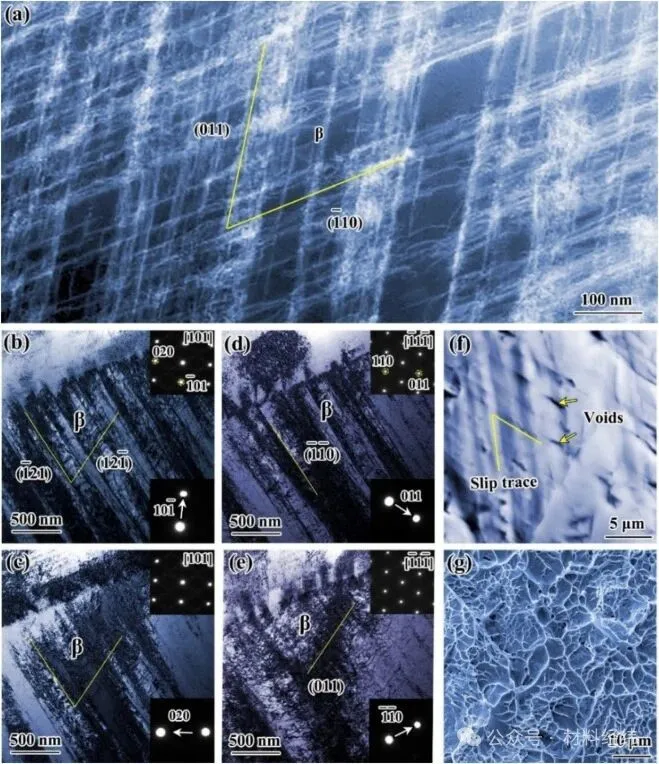

Microstructures of the as-printed Ti3662 alloy after the tensile testing.

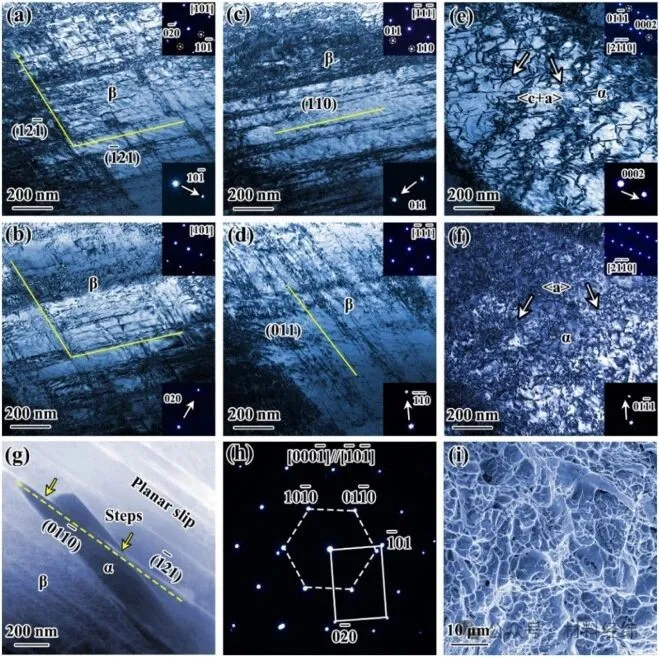

Microstructures of the 730/680-Ti3662 alloy after the tensile testing.

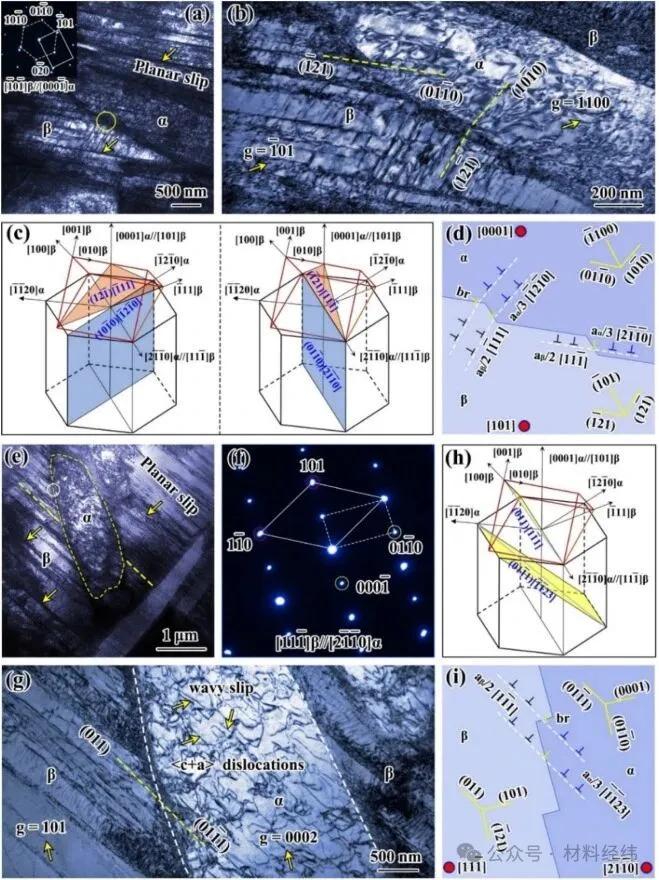

Transmission of dislocations through α/β boundaries in the 730/680-Ti3662 alloy after the tensile testing.

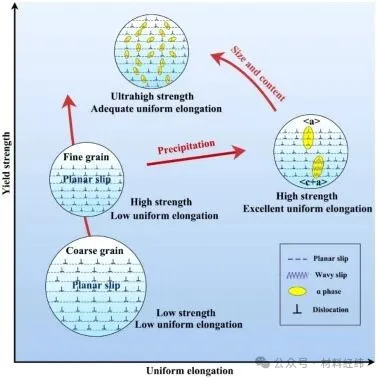

Schematic illustration, showing our strategy of tuning the planar slip with precipitation to achieve both high strength and excellent uniform elongation,
