图1：展示了所设计的双相超细晶（DUFG）钢的微观结构特征。图(a)的EBSD相图和(b)的TKD相图均清晰显示了由超细晶铁素体（红色）和马氏体（蓝色）交替排列而成的层状结构。图(c)为对应的三维结构示意图，直观呈现了该层状组织的空间构型。图(d)的厚度分布统计显示，铁素体层和马氏体层的平均厚度分别为0.74微米和0.46微米。高分辨率TEM图像(e-g)证实了铁素体层内几乎无位错的洁净状态。图(h-k)和原子探针断层扫描（APT）结果(l-n)进一步揭示了马氏体板条间存在纳米级残余奥氏体薄膜，以及C、Mn、Cr、Ni等元素在铁素体/马氏体（F/M）界面处的偏聚，为理解其独特的界面行为和变形机制提供了关键信息。

图2：综合展示了DUFG钢优异的力学性能。图(a)为裂纹扩展方向与层状结构取向关系的示意图（裂纹止裂器CA和裂纹分束器CD方向）。图(b)的拉伸曲线显示，随着温度从293 K降至77 K，材料的屈服强度和均匀延伸率协同提升，表明其具有反常的温度依赖性。图(c)的夏比冲击能量-温度曲线揭示了一个更惊人的现象：在CA取向下，冲击韧性从383 K时的226 J逆势增加至77 K时的434 J，完全颠覆了传统BCC钢的韧性-脆性转变行为。图(d)的断裂韧性（R曲线）测试结果进一步证实，在77 K的极低温下，DUFG钢在CA和CD取向下均表现出显著的裂纹扩展阻力，启裂韧性KJIc分别高达193.4 MPa√m和167.4 MPa√m，并具有上升的R曲线行为。

图3：深入解析了DUFG钢在77 K低温冲击变形后的微观结构演化与增韧机制。图(a)展示了冲击后样品发生大变形但未断裂的宏观形貌，证明了其卓越的损伤容限。对承受拉应力（区域I）和压应力（区域II）的局部进行详细表征。EBSD反极图(b1, c1)和核平均取向差（KAM）图(b2, c2)显示，铁素体和马氏体均经历了显著的塑性变形，且应变在界面处相容。TEM分析(d-i)揭示了关键变形机制：在铁素体中，F/M界面作为位错源，发射出大量位错并形成位错墙；在马氏体中，观察到了从微米尺度马氏体集束到纳米尺度马氏体板条的多级滑移。图(j, k)证实了板条间残余奥氏体薄膜在促进板条滑移中扮演“润滑”角色。图(l)的示意图总结了本征增韧机制：界面位错活性和马氏体亚结构多级滑移协同作用，实现了低温下巨大的塑性耗散。

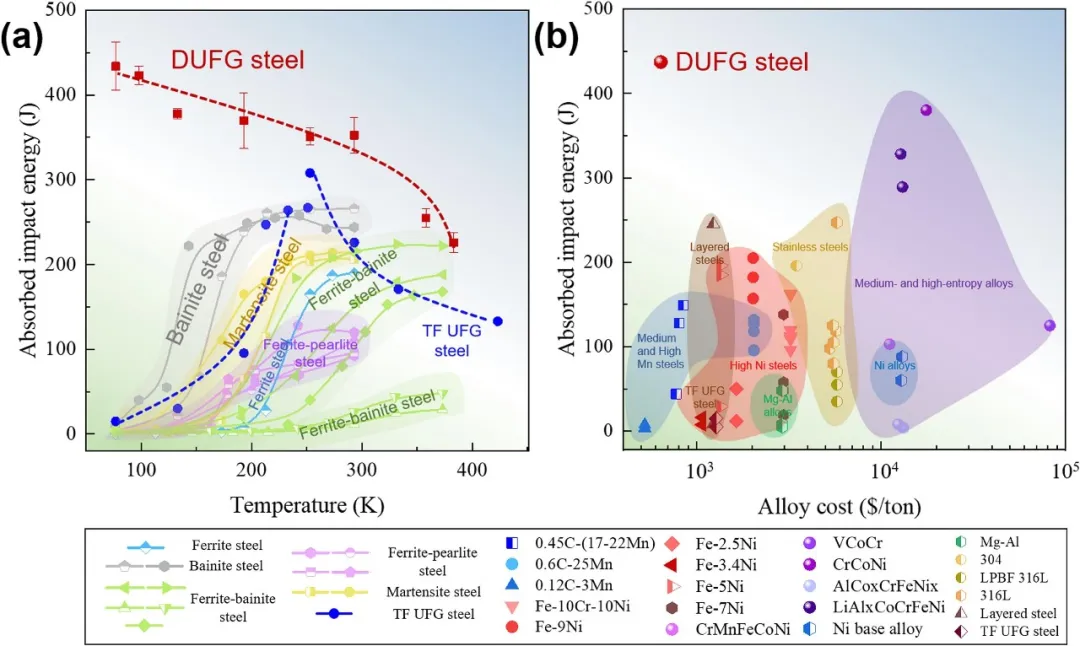

图4：通过对比分析，凸显了DUFG钢性能的突破性与经济性优势。图(a)将DUFG钢（CA取向）的冲击能量-温度曲线与文献中多种低合金BCC钢进行对比，清楚表明只有DUFG钢实现了冲击韧性随温度降低而升高的“反温度依赖”行为，完全避免了传统的韧性-脆性转变。图(b)的Ashby图在77 K下对比了各种低温钢（包括高合金奥氏体钢和高熵合金）的冲击能量与合金化成本（以“合金指数”表征，与Ni、Co、Cr等贵金属含量正相关）。DUFG钢的数据点（红色五角星）位于图的右上区域，意味着它同时实现了最高的冲击韧性和最低的合金化成本，在性能和资源可持续性方面均超越了现有材料体系。
