光压电催化中极化效应在抗菌防污应用中的研究进展与展望

一段话总结：该综述聚焦光压电催化技术在海洋抗菌防污领域的研究进展，指出传统防污方法存在高成本、污染及耐药性问题，而光催化受限于光依赖和复杂海洋环境干扰；光压电催化通过耦合压电效应与光催化，在机械应力（超声、水流等）下产生内建电场（IEF），促进光生载流子分离，生成活性氧（ROS）实现高效抗菌防污，重点介绍了钛酸钡（BaTiO₃）、过渡金属硫族化合物（TMDs）、金属有机框架（MOFs）、氧化锌（ZnO）及新兴二维材料等催化材料，阐述了形貌调控、缺陷工程、异质结构建等性能增强策略，并分析了当前弱刺激响应差、实际环境适应性不足、金属泄漏风险等挑战及未来研究方向。

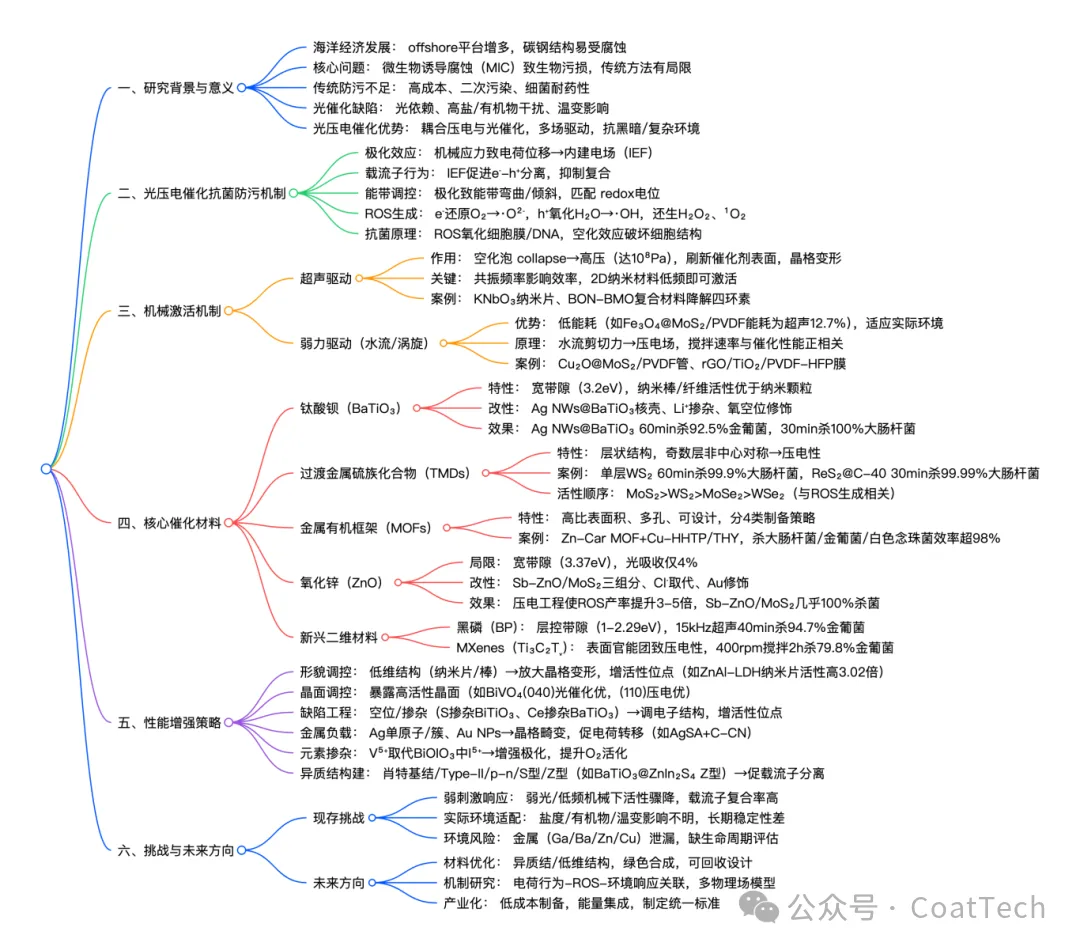

文章总体思维导图

1. 海洋生物污损问题严峻




   随着海洋经济扩张，大量海上平台（如油气开采、风电设施）投入使用，其核心结构多为碳钢材质，易受微生物诱导腐蚀（MIC） 影响。MIC 由附着的污损生物驱动，会破坏防护涂层、加速局部点蚀，最终威胁结构稳定性，造成重大经济损失，因此亟需高效、环保的生物污损防控技术。
2. 传统防污方法的局限性




   现有生物、化学、物理防污手段存在明显缺陷：

   • 化学方法（如含铜涂料）易导致二次污染，且会诱导细菌产生耐药性；

   • 物理方法（如机械清理）成本高、效率低，难以持续作用；

   • 生物方法（如释放抗菌酶）稳定性差，易受海洋环境干扰。

3. 光催化技术的不足与光压电催化的提出




   光催化作为绿色技术，虽在防污领域有潜力，但在实际海洋环境中面临多重挑战：

   • 光依赖性强： 黑暗（夜间）或光照不足（如遮蔽、波浪干扰）时失效；

   • 环境干扰大： 高盐海水（Cl⁻、SO₄²⁻ scavenge ROS）、溶解有机物（竞争光子与 ROS）、温度波动（低温活性降、高温加速材料腐蚀）均会降低性能。




     为此，光压电催化技术被提出，其通过耦合压电效应与光催化，利用机械能量（如超声、水流、潮汐）辅助光催化，构建多物理场驱动系统，解决单一光依赖问题，提升复杂环境适应性。

1. 极化效应与内建电场（IEF）生成




   压电材料受机械应力（如超声振动、水流冲击）时发生形变，导致正负电荷中心位移，产生非零偶极矩和极化电荷，进而形成贯穿材料的内建电场（IEF）。该电场是光压电催化性能提升的核心，其主要作用包括：

   • 促进光生载流子（e⁻-h⁺对）分离： 在 IEF 驱动下，e⁻与 h⁺向相反方向迁移，显著抑制复合（传统光催化载流子复合率高，是效率瓶颈）；

   • 调控能带结构： 极化电荷积累会导致催化剂表面能带弯曲，动态调节异质结界面的电荷转移方向；同时，压电极化诱导的能带倾斜可匹配目标反应的 redox 电位，突破热力学限制。

2. 活性氧（ROS）生成与抗菌路径




   在光照射与机械应力协同作用下，光生 e⁻被激发至导带（CB），h⁺留存于价带（VB），IEF 促进二者分离后分别参与反应：

   • e⁻还原溶解氧（O₂）生成超氧自由基（・O²⁻）；

   • h⁺氧化水分子（H₂O）生成羟基自由基（・OH）；

   • 后续反应中，・O²⁻与质子（H⁺）歧化生成过氧化氢（H₂O₂），光敏剂激发还可产生单线态氧（¹O₂）。




     这些 ROS 具有强氧化性，通过以下方式实现抗菌防污：

   • 破坏细菌细胞膜 / 细胞壁，导致胞质泄漏；

   • 氧化 intracellular 成分（如 DNA、蛋白质、脂质），阻断代谢通路；

   • 机械应力（如超声）引发的空化效应： 液体中微气泡交替膨胀 - 破裂，释放微射流和冲击波，对细菌细胞壁产生剪切力，辅助 ROS 杀菌，且高温（气泡破裂局部高温）可使蛋白质变性、酶失活。

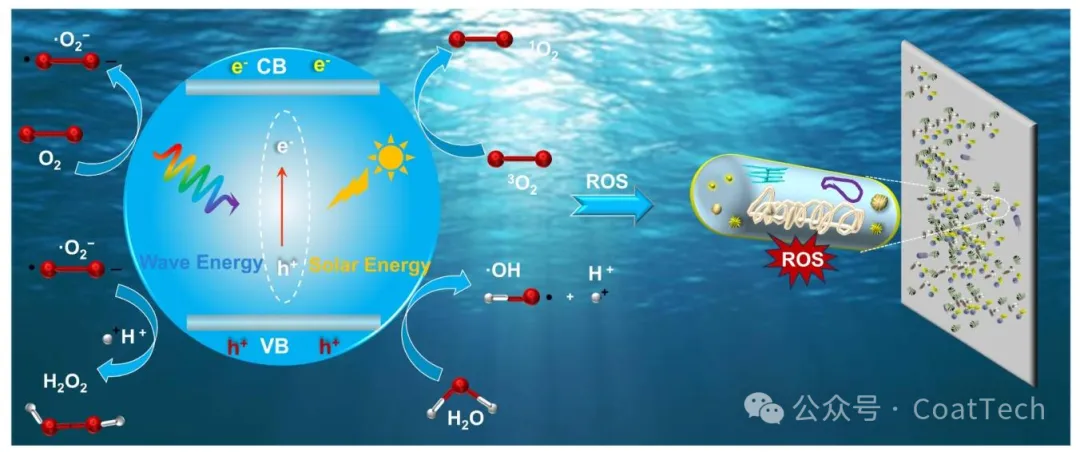

压电-光催化抗菌与防污作用机制示意图

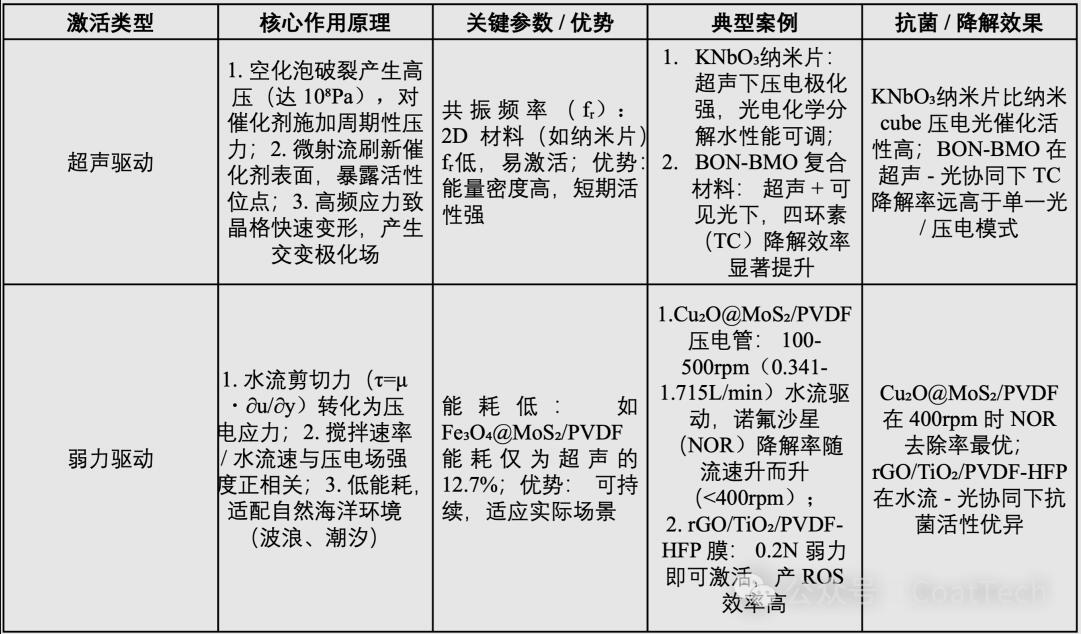

   光压电催化的性能依赖机械能量的有效输入，目前主流激活方式分为超声驱动和弱力驱动（如水流、涡旋） 两类，具体差异如下表：

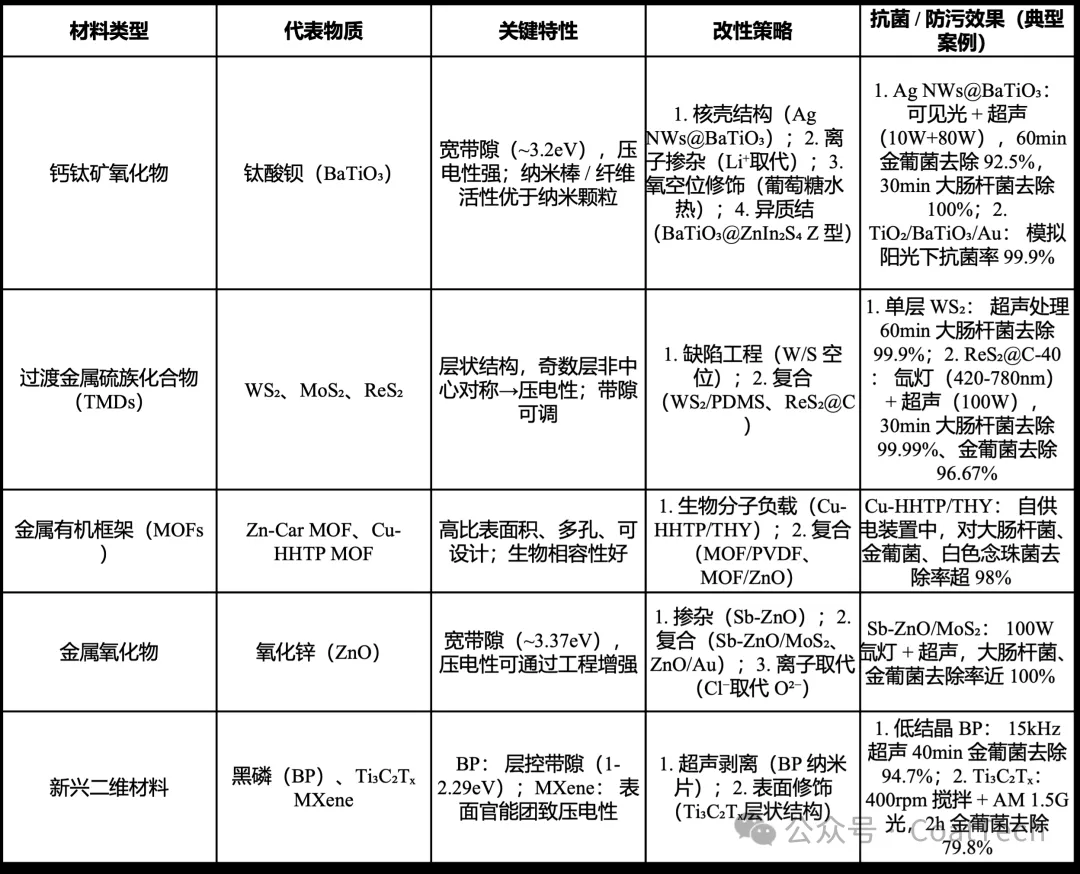

 4.1 主要材料分类及特性

4.2 材料性能增强核心策略

1. 形貌调控： 低维纳米结构（如纳米片、纳米棒）可放大晶格变形对机械应力的响应，同时增加比表面积和活性位点。例如，ZnAl 层状双氢氧化物（LDH）纳米片的光压电催化效率是块状材料的 3.02 倍；Bi₀.₅Na₀.₅TiO₃（BNT）纳米棒因轴向电子传输通道，加速电荷长程迁移。
2. 缺陷工程： 通过引入空位（如 O、S 空位）或离子掺杂（如 Ce³⁺、S²⁻），调控材料电子结构，提升压电性和催化活性。例如，Ce 掺杂空心 BaTiO₃（hBTCe NPs） 的压电系数比实心颗粒高 2.6 倍，超声下产生的 ROS 可有效破坏浮游细菌和生物膜；S 掺杂 BiTiO₃（SDBTO） 降低带隙并引入氧空位，对金葡菌抗菌效率达 97.12%。
3. 异质结构建： 构建不同类型异质结（肖特基结、p-n 结、Z 型等），利用界面内建电场促进载流子分离，拓展材料适用性。例如，BaTiO₃@ZnIn₂S₄ Z 型异质结协同各组分的界面化学势与压电势，显著抑制 e⁻-h⁺复合；BiVO₄/BiFeO₃ n-p 异质结的界面极化场加速电荷转移，提升光压电活性。

5.1 现存核心挑战

1. 弱刺激响应性能差： 多数材料仅在强光（如 100mW/cm² 氙灯）或高功率超声（如 80W）下活性优异，而实际海洋环境中弱光（如阴天、水下衰减）、低频机械刺激（如缓流、潮汐）下，活性显著下降；且固定化载体易降低光催化速率，载流子复合率仍较高，ROS 产率不足。
2. 实际海洋环境适应性不足： 现有研究多基于实验室氧化介质，盐度、溶解有机物、温度循环、生物膜等复杂因素对极化效应、载流子动力学及界面化学的影响尚不明确；材料在真实海水中的长期耐腐蚀性、离子溶出（如 Ba²⁺、Zn²⁺）及机械完整性缺乏数据支撑。
3. 环境风险与产业化障碍： 大量光压电催化剂含 Ga、Ba、Zn、Cu 等金属元素，长期使用可能泄漏至海洋生态系统，进入食物链；目前缺乏对这些纳米颗粒的环境归趋、降解路径及累积潜力的研究，且无统一的抗菌防污标准（如菌株选择、机械能量输入、生物膜定量方法），阻碍技术转化。

5.2 未来研究重点

1. 高效材料与结构设计： 开发对弱刺激敏感的材料（如低维异质结、多组分复合体系），采用绿色合成工艺（如植物提取物辅助），设计可回收（如磁响应）或自修复结构，降低能耗与环境风险。
2. 机制解析与模型构建： 结合原位光谱（如 PFM、KPFM）与理论计算，揭示电荷生成 - 分离 - 转移 - 杀菌的完整路径，建立 “能带工程 - 界面设计 - ROS 生成 - 环境响应” 的关联；开发整合机械、光学、热、化学场的多物理模型，优化协同效应，设计可穿透生物膜的材料。
3. 产业化关键技术突破： 研发低成本、可规模化的制备工艺（如卷对卷涂层、静电纺丝），实现环境机械能（波浪、潮汐）与太阳能的直接集成；开展全面的技术经济分析，平衡生产成本、能耗与环境影响，推动制定跨学科统一标准（材料性能、测试方法、安全评估）。
